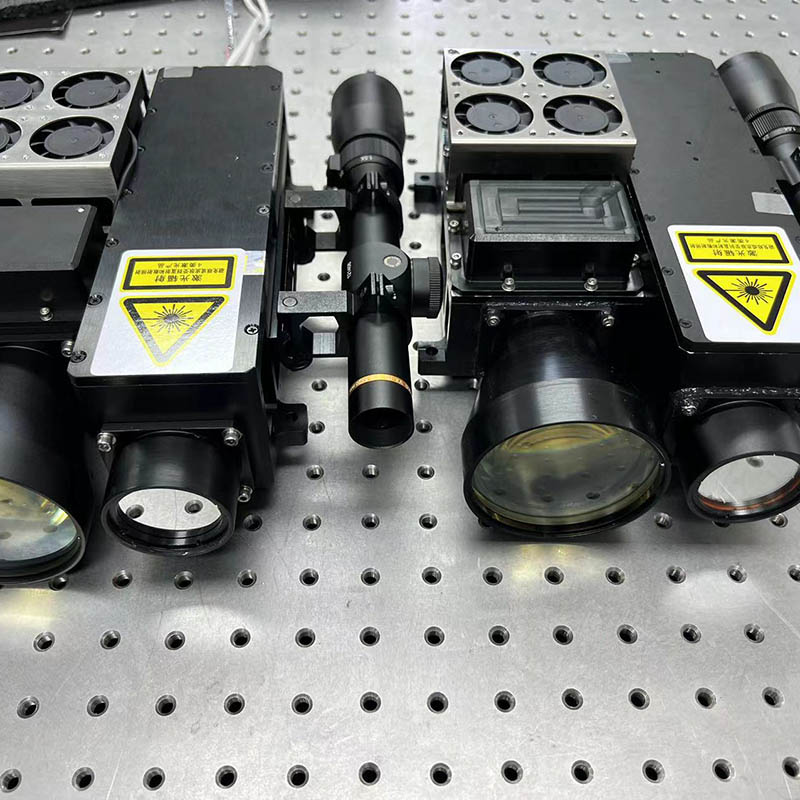

100MJ เลเซอร์ผู้ออกแบบเป้าหมาย (LTD) WIHT LRF

STA-Z100M เป็นนักออกแบบเป้าหมายเลเซอร์ขนาด 100MJ ทหารที่มีบทบาทสำคัญในระบบเล็งที่แม่นยำซึ่งสามารถให้คำแนะนำที่แม่นยำสำหรับกระสุนอัจฉริยะ ผ่านระบบออปติคัลขั้นสูงมันทำเครื่องหมายเป้าหมายด้วยลำแสงเลเซอร์เพื่อให้มั่นใจว่าอาวุธที่มีความแม่นยำสามารถทำลายเป้าหมายได้ด้วยความแม่นยำและประสิทธิภาพสูงมาก

ส่งคำถาม

รายละเอียดสินค้า

รุ่นของตัวออกแบบเป้าหมายเลเซอร์นี้ใช้การออกแบบแบบบูรณาการระบบประกอบด้วยแหล่งกำเนิดแสงเลเซอร์และไดรเวอร์โมดูลการวัดระยะทางระบบการสังเกตและโมดูลควบคุม

ฟังก์ชั่นหลัก

คำแนะนำเป้าหมาย
การกำหนดระยะไกลเป้าหมาย
ถอดสายไฟเล็ง

ตัวบ่งชี้ทางเทคนิคหลัก

พารามิเตอร์หลักของแหล่งกำเนิดแสงเลเซอร์
ความยาวคลื่นทำงาน	1064nm ± 1nm
โหมดปั๊ม	ปั๊มด้านเซมิคอนดักเตอร์
ความถี่ในการฉายรังสี	รหัสที่ถูกต้อง 45ms - 125ms (ตรวจสอบรหัส 20Hz)
วิธีทริกเกอร์	ทั้งสอง int ทริกเกอร์และต่อ ทริกเกอร์ (ทริกเกอร์ล่าช้า: 304US+-1US)
พลังงานส่งออก	≥100MJ@20Hz
ระยะทางสูงสุด	≥12km
q โหมดการสลับ	Electro-Optical Q Switching
ความกว้างของชีพจร	10ns ~ 20ns
มุมแตกต่างของลำแสง	การใช้ 0.15MRAD (วิธีการยอมรับใช้วิธีการหลุมหลุมและอัตราส่วนของหลุมรูต่อรูไม่น้อยกว่า 86.5%)
ความเสถียรของพลังงานชีพจร	≤8%(RMS)
วงจรการทำงานของการฉายรังสี	ทำงาน 90s ช่วงเวลา 60s; 4 รอบ (อุณหภูมิปกติหรืออุณหภูมิต่ำ), 1 รอบ (อุณหภูมิสูง 60 ℃)
แหล่งจ่ายไฟ	DC 24V ± 4V
พลัง	<240W (กระแสสัญญาณสแตนด์บายอุณหภูมิปกติ: <2a, กระแสสูงสุดในการทำงาน <10a, ปัจจุบันสูงและอุณหภูมิต่ำในปัจจุบัน <3.5a)
พอร์ตการสื่อสารแบบอนุกรม	RS422
อินเทอร์เฟซทริกเกอร์ภายนอก	ไดรฟ์ระดับความแตกต่าง 3V, อินเทอร์เฟซ RS422 (เวลาหน่วงคือ 304US +/- 1US จากสัญญาณทริกเกอร์ไปยัง lase out)
ประเภทการเข้ารหัส	การเข้ารหัสความถี่ที่แม่นยำการเข้ารหัสเวลาการเข้ารหัสแบบสุ่มหลอกหลอก
ใช้ความแม่นยำ	<+-1US
เลเซอร์หลากหลายพารามิเตอร์
โหมดต่าง ๆ	0 ~ 5Hz ตั้งแต่
ระยะทางที่วัดได้สูงสุด	> 30 กม. (การมองเห็น 20 กม., 2.3x2.3m เป้าหมายทั่วไป, การสะท้อนเป้าหมายเป้าหมาย> 20%)
ระยะทางขั้นต่ำที่วัดได้	300m
ความแม่นยำ	± 5m
การปรับตัวด้านสิ่งแวดล้อม
อุณหภูมิต่ำ	อุณหภูมิการทำงาน: -40c
อุณหภูมิต่ำ	อุณหภูมิการจัดเก็บ: -45 ℃
อุณหภูมิสูง	อุณหภูมิการทำงาน: + 60 ℃
อุณหภูมิสูง	อุณหภูมิการจัดเก็บ: +65 ℃
ความร้อนชื้น	ความชื้นสัมพัทธ์: 95%± 3%;
	อุณหภูมิ: +35 ℃± 2 ℃
	เวลาจัดเก็บ: 72H
ผลกระทบ
รูปคลื่นผลกระทบ	พัลส์ครึ่งไซน์
การเร่งความเร็วสูงสุด	10 กรัม
ความกว้างของชีพจร	11ms
จำนวนแรงกระแทก	3 ในทิศทางแนวแกนแนวตั้ง
การสั่นสะเทือน
ช่วงความถี่	5 ~ 16Hz การกระจัดแอมพลิจูดเดี่ยว: 1.5 มม.
ช่วงความถี่	16 ~ 200Hz (16 ~ 60Hz สำหรับอุปกรณ์ออพติคอล) การเร่งความเร็ว: 1.5 กรัม
ครั้งเดียวสแกน	12 นาที
ระยะเวลา	แกนแนวตั้ง 36 นาที

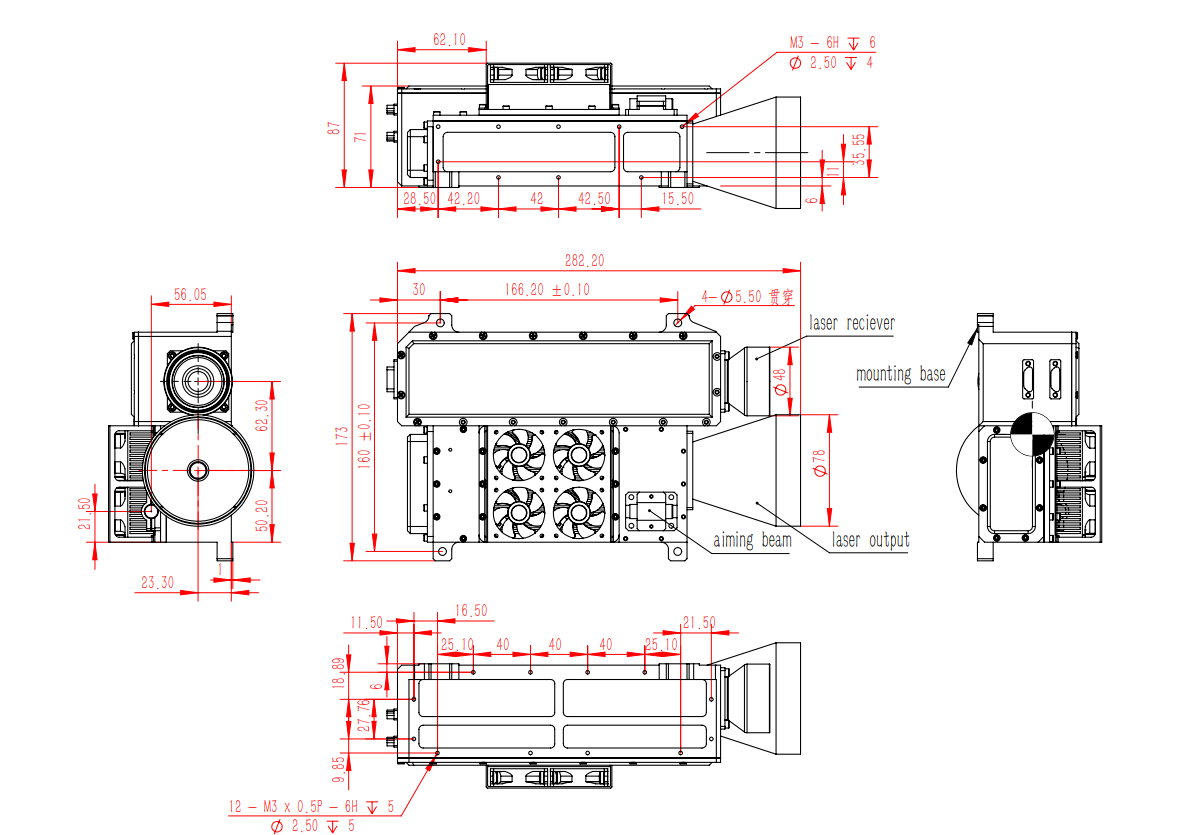

ปริมาณของชุดเต็ม

อินเทอร์เฟซไฟฟ้า

ตัวเชื่อมต่อการสื่อสาร (ซ็อกเก็ตโมเดล J30J-15ZKP, ก้นปลั๊กรุ่น J30J-15TJ) นิยามพิน

เข็มหมุด	คำนิยาม	เนื้อหา	ประเภทของสัญญาณ	ข้อสังเกต
1	TX+	RS422 ส่งบวก (ท้องถิ่น)	เอาท์พุท	คอมพิวเตอร์โฮสต์วัตถุ
2	TX -	RS422 ส่งลบ (ท้องถิ่น)	เอาท์พุท	คอมพิวเตอร์โฮสต์วัตถุ
3	RX+	RS422 ได้รับบวก (ท้องถิ่น)	ป้อนข้อมูล	วัตถุบนคอมพิวเตอร์ด้านบน
4	RX -	RS422 ได้รับเชิงลบ (ท้องถิ่น)	ป้อนข้อมูล	วัตถุบนคอมพิวเตอร์ด้านบน
5	gnd	กราวด์ rs422	กราวด์สัญญาณ	วัตถุบนคอมพิวเตอร์ด้านบน
6				การดีบักของผู้ผลิตพิเศษ
7				การดีบักของผู้ผลิตพิเศษ
8				การดีบักของผู้ผลิตพิเศษ
9				การดีบักของผู้ผลิตพิเศษ
10				การดีบักของผู้ผลิตพิเศษ
11				การดีบักของผู้ผลิตพิเศษ
12				การดีบักของผู้ผลิตพิเศษ
13				การดีบักของผู้ผลิตพิเศษ
14		ระบบเวลาภายนอก +	ป้อนข้อมูล	rs422 differential
15		ตงนอกเวลา -	ป้อนข้อมูล	rs422 differential

ตัวเชื่อมต่อพลังงาน (ประเภทปลั๊ก J30J02P020P000S0P120, ประเภทปลั๊ก J30J02P020S000S0L000) นิยามพิน

หมายเลขพิน	คำนิยาม	ข้อสังเกต
A, B	24V	สีลวดเป็นสีแดง
ซีดี	gnd	สีลวดเป็นสีดำ

ตัวบ่งชี้ประสิทธิภาพที่สำคัญ

แหล่งจ่ายไฟและการใช้พลังงาน	ช่วงจ่ายไฟ	20V ~ 33V, DC
	การใช้พลังงาน	พลังสูงสุดไม่เกิน 240W พลังงานสแตนด์บายไม่เกิน 60W (อุณหภูมิห้อง)
ความน่าเชื่อถือ	MTBF ไม่น้อยกว่า 4000H (เวลาการยิงทั้งหมดมีขนาดใหญ่กว่า 3 ล้าน)
ความปลอดภัย	ตั้งค่าอุปกรณ์เตือนสำหรับเลเซอร์ให้ทำงาน
	ทางออกของเครื่องส่งสัญญาณเลเซอร์มีสัญญาณเตือนที่ชัดเจน
	อุปกรณ์มีสายดินที่ดี
การบำรุงรักษาได้	ส่วนประกอบและอุปกรณ์ที่ใช้งานได้หลักทั้งหมดมีทั้งตัวบ่งชี้ความผิดพลาดและตัวบ่งชี้สำหรับการทำงานปกติ
	เวลาซ่อมโดยเฉลี่ย MTTR ไม่เกิน 20 นาที
ข้อกำหนดความเข้ากันได้ของแม่เหล็กไฟฟ้า	ในกระบวนการบูตระบบอุปกรณ์สามารถใช้งานร่วมกับอุปกรณ์อื่น ๆ ในระบบและทำงานได้ตามปกติ

ข้อกำหนดการปรับตัวด้านสิ่งแวดล้อม

อุณหภูมิ	อุณหภูมิการทำงาน		-40 ℃ ~ +60 ℃
	อุณหภูมิการจัดเก็บ		-45 ℃ ~ +70 ℃
ความร้อนชื้น	ความชื้นสัมพัทธ์		95% ± 3%
	อุณหภูมิ		+25 ° C ± 2 ° C
	เวลาจัดเก็บ		72H
การสั่นสะเทือน	รูปร่างสเปกตรัมการสั่นสะเทือน (GRMS = 6.06)		20Hz ถึง 80Hz			+3dB/ต.ค.
			80Hz ถึง 350Hz			G2/0.04 Hz
			350Hz ถึง 2000Hz			-3dB/ต.ค.
	ทิศทางและเวลาการสั่นสะเทือน		สั่นสะเทือนในสองทิศทางอย่างน้อย 10 นาที (การสั่นสะเทือนในสองทิศทางเช่นแกน x ที่อยู่ตามแนวแกนเลเซอร์และทิศทาง z ด้วย)
	จุดควบคุม		ควรเลือกในการติดตั้งหรือพื้นผิวโต๊ะสั่นใกล้กับความแข็งสูงสุดของผลิตภัณฑ์อุปกรณ์ขนาดใหญ่สามารถใช้การควบคุมเฉลี่ยหลายจุด
	จุดตรวจสอบ		ควรเลือกจุดตรวจสอบในส่วนสำคัญของผลิตภัณฑ์ภายใต้การทดสอบเพื่อให้การตอบสนองการเร่งความเร็วของรูตเฉลี่ยไม่เกินการออกแบบที่อนุญาตสูงสุด (GRMS = 6.06)
	ข้อกำหนดการติดตั้ง		ชิ้นงานจะติดอยู่กับตารางการสั่นอย่างแน่นหนาและสำหรับผลิตภัณฑ์ที่ติดตั้งโช้คอัพโช้ค
	ตรวจสอบประสิทธิภาพ		ในระหว่างการทดสอบการสั่นสะเทือนด้วยอุปกรณ์ที่ใช้พลังงานตัวบ่งชี้ประสิทธิภาพทั้งหมดจะต้องเป็นไปตามข้อกำหนดทางเทคนิคที่ระบุไว้ในเอกสารการออกแบบ ในกรณีที่เกิดความล้มเหลวได้รับอนุญาตการซ่อมแซม หลังการซ่อมแซมควรลดค่าสเปกตรัมเป็น0.01g²/Hz, GRMS = 3.03 และตัวอย่างควรได้รับการสั่นสะเทือนในทิศทางที่ไวต่อการสั่นสะเทือนมากที่สุดเป็นเวลา 10 นาทีในระหว่างการทดสอบการยอมรับ
รอบอุณหภูมิ	ช่วงอุณหภูมิ		การทดสอบด้วยพลังงาน		-40 ± 3 ℃ ~ +55 ± 2 ℃
	อัตราการเปลี่ยนแปลงอุณหภูมิ		อุณหภูมิสูงขึ้น		10 ℃/นาที
			การทำให้เย็นลง		10 ℃/นาที
	รอบเวลา		ควรเสร็จสิ้นรอบสิบรอบเพื่อให้มั่นใจว่า 2 รอบสุดท้ายนั้นไม่มีข้อบกพร่อง หากมีความผิดพลาดเกิดขึ้นในช่วง 2 รอบสุดท้ายหลังจากซ่อมแซมต้องมีวัฏจักรปลอดข้อผิดพลาดเพิ่มอีก 2 รอบ
	รอบเวลา		เวลาหนึ่งรอบคือ 4H, รอบหนึ่งรวมถึงอุณหภูมิที่เพิ่มขึ้น→อุณหภูมิอยู่→การระบายความร้อน→อุณหภูมิอยู่→อุณหภูมิสูงขึ้น
	เวลาพักอาศัยที่สูงและต่ำ		เวลาที่อยู่อาศัยขึ้นอยู่กับความจุความร้อนของชิ้นงาน ขึ้นอยู่กับหลักการของการซึมผ่านของผลิตภัณฑ์ความร้อนหรือความเย็นอุณหภูมิภายในของชิ้นงานจะถูกเก็บรักษาไว้เป็นเวลา 5 นาทีหลังจากถึงเสถียรภาพ
	ข้อกำหนดของผลิตภัณฑ์ภายใต้การทดสอบ		การทดสอบวัฏจักรอุณหภูมิทั่วไปกับเครื่องทั้งหมดควรจะเปิดฝาครอบได้มากที่สุด
	ตรวจสอบและซ่อมแซม		ในอุปกรณ์ทดสอบพลังงานหลังจากการทดสอบรอบอุณหภูมิแต่ละครั้งจำเป็นต้องยืนยันว่าอุปกรณ์นั้นปราศจากความผิดพลาดก่อนที่จะดำเนินการต่อไปยังรอบอุณหภูมิถัดไป
ข้อกำหนดที่เปียกโชก	การเปียกโชกจะดำเนินการกับอุปกรณ์ทั้งหมด
ข้อกำหนดการขนส่ง	อุปกรณ์จะต้องมีการขนส่งเป็นยานพาหนะทั้งหมด
	หากผลิตภัณฑ์ไม่ได้ผ่านการทดสอบการขนส่งทางถนนคุณสามารถทำการทดสอบการจำลองการขนส่งในร่มโดยใช้ตารางการขนส่งแบบจำลอง การทดสอบนี้เกี่ยวข้องกับการทดสอบการสั่นสะเทือนแบบไซนัส
	ข้อกำหนดของการทดสอบตารางการขนส่งแบบจำลองมีดังนี้
	เงื่อนไขการทดสอบ	ความถี่		5Hz ~ 200Hz
		ความกว้าง		5Hz ~ 7Hz
		แอมพลิจูด 12 มม. ~ 8 มม.
		7Hz ~ 200Hz การเร่งความเร็วเท่ากัน 1.5 กรัม
		เงื่อนไขการทดสอบการสั่นสะเทือนที่อนุญาตการเบี่ยงเบนที่อนุญาตเหมือนกับการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์
	ทิศทาง	ทิศทางของเพลาแนวตั้งและด้านข้างการวางแนว: แนวตั้งและด้านข้างของเพลา
	รอบเวลา	log-scan 5Hz ~ 200Hz ~ 5Hz, 12 นาทีต่อรอบ; เมื่อความถี่เรโซแนนท์ของชิ้นงานวัดต่ำกว่า 5Hz ความถี่ทดสอบสามารถขยายไปยัง 2Hz, 2Hz ~ 200Hz ~ 2Hz การสแกนเวลาการสแกนควรเป็น 15 นาที
	หลังจากการทดสอบการขนส่งตรวจสอบสัญญาณของความเสียหายหรือการคลายโครงสร้างและดำเนินการตรวจสอบดัชนีทางเทคนิคเพื่อให้แน่ใจว่าพวกเขาตรงตามข้อกำหนดการออกแบบ
