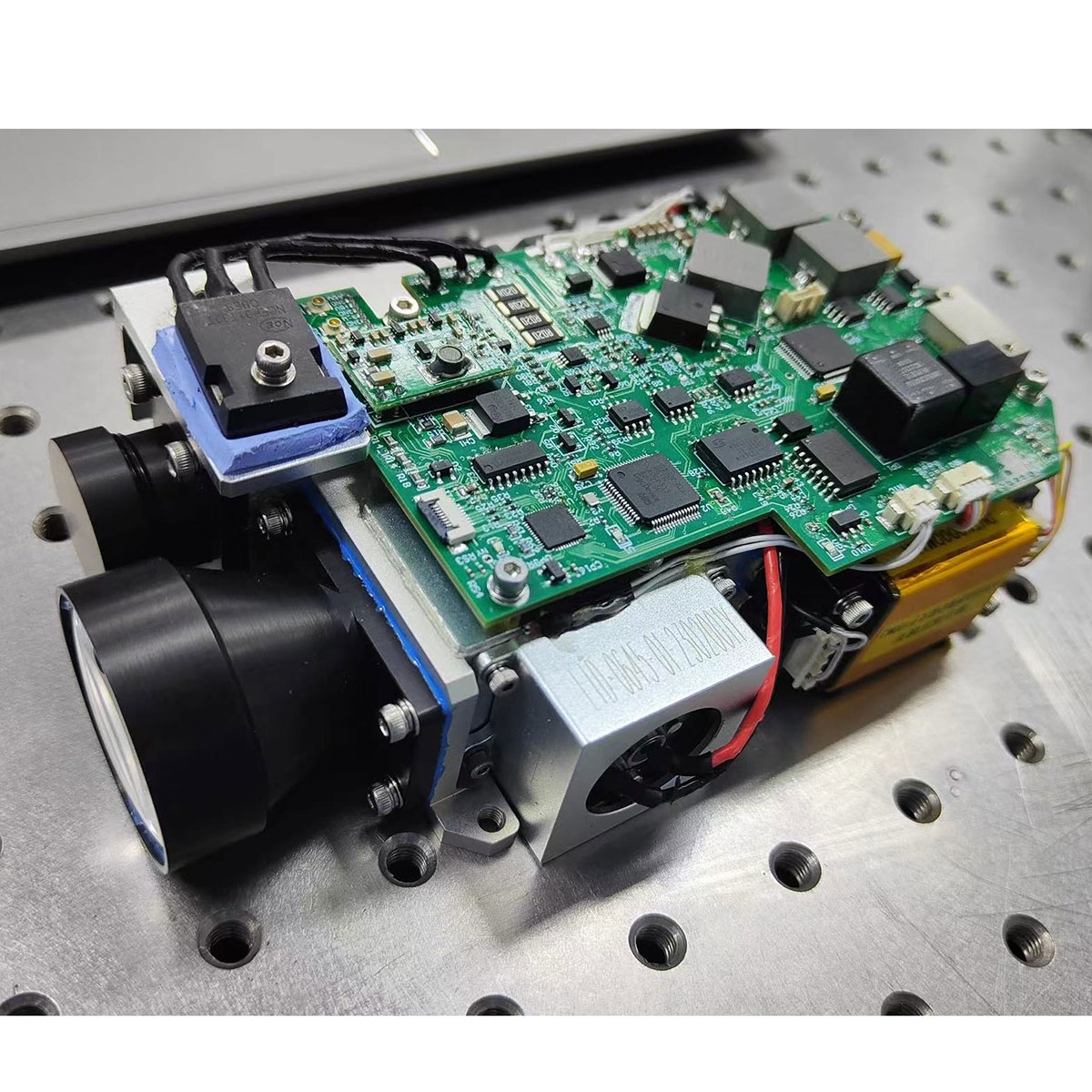

160MJ 1064nm Laser Designator

โฟโตมิเตอร์เลเซอร์ขนาดกลาง STA-1064160M (ต่อไปนี้เรียกว่าโฟโตมิเตอร์เลเซอร์) เป็นผลิตภัณฑ์โฟโตอิเล็กทริกที่มีความแม่นยำซึ่งส่งเลเซอร์ไปยังเป้าหมายเฉพาะและคำนวณข้อมูลระยะทางตามเวลาบินเลเซอร์ 160MJ 1064NM Laser Designator มีลักษณะของประสิทธิภาพที่โดดเด่นและการทำงานที่เรียบง่าย

แบบอย่าง:JIO-1064160M

ส่งคำถาม

รายละเอียดสินค้า

ภาพรวม

LDR1064-160 เลเซอร์อิมเมจประกอบด้วยหน่วยปล่อยเลเซอร์การรับเลเซอร์และหน่วยการขับขี่ด้วยเลเซอร์และหน่วยควบคุมและการสื่อสาร

ฟังก์ชั่นหลัก

ฟังก์ชั่นเลเซอร์หลากหลาย
ฟังก์ชั่นการฉายรังสีเลเซอร์;
มีทริกเกอร์สัญญาณแยกโฟโตอิเล็กทริก;
มีฟังก์ชั่นทริกเกอร์ภายนอก

160MJ 1064NM เลเซอร์เป้าหมายการออกแบบเป้าหมายทางเทคนิค

ตัวชี้วัดหลัก
ความยาวคลื่นทำงาน 1064nm
พลังงานการฉายรังสีเลเซอร์ สามารถเปลี่ยน 85MJ และ 160MJ สองเกียร์ได้
ความล่าช้าเบา 304µs ± 1µs
มุมการกระจายลำแสงเลเซอร์ ≤0.2MRAD
ความถี่ในการฉายรังสี 8 ~ 21Hz
ความถี่ตั้งแต่ 10Hz
ความกว้างพัลส์เลเซอร์ 10ns ~ 15ns
เสถียรภาพพลังงาน ≤± 8%
ช่วง 0.2m ~ 20 กม. (ขนาดเป้าหมาย 10 m x10 m x8 m, ทัศนวิสัย 30 กม.)
ข้อผิดพลาดตั้งแต่ ไม่เกิน 5 เมตร
การเลือกเป้าหมาย ครั้งแรก/สอง/สิ้นสุด
อัตราการวัดที่แม่นยำ ≥ 98%
เวลาเริ่มต้น 1 นาที (ไม่บังคับ)
เวลาทำงาน (แนะนำ) โหมดต่าง ๆ เลเซอร์ทำงานอย่างต่อเนื่องเป็นเวลา 5 นาทีพักผ่อนเป็นเวลา 4 นาที 10 รอบติดต่อกัน
โหมดการฉายรังสี เวลาการฉายรังสี 120s, พักผ่อน 60s, ต่อเนื่อง 5 รอบ
น้ำหนักเต็มชุด <3.3kg
อุณหภูมิ
อุณหภูมิการทำงาน -40 ℃ ~ +55 ℃
อุณหภูมิการจัดเก็บ -40 ℃ ~ +70 ℃
ความร้อนชื้น
ความชื้นสัมพัทธ์ ความชื้นสัมพัทธ์
อุณหภูมิ +25 ° C ± 2 ° C
เวลาจัดเก็บ 72H
การสั่นสะเทือน
รูปร่างสเปกตรัมการสั่นสะเทือน (GRMS = 6.06) 20Hz ถึง 80Hz +3dB/ต.ค.
80Hz ถึง 350Hz G2/0.04 Hz
350Hz ถึง 2000Hz -3dB/ต.ค.
ทิศทางและเวลาการสั่นสะเทือน สั่นในทิศทางเดียวอย่างน้อย 10 นาที
จุดควบคุม ควรเลือกในการติดตั้งหรือพื้นผิวโต๊ะสั่นใกล้กับความแข็งสูงสุดของผลิตภัณฑ์อุปกรณ์ขนาดใหญ่สามารถใช้การควบคุมเฉลี่ยหลายจุด
จุดตรวจสอบ ควรเลือกจุดตรวจสอบในส่วนสำคัญของผลิตภัณฑ์ภายใต้การทดสอบเพื่อให้การตอบสนองการเร่งความเร็วของรูตเฉลี่ยไม่เกินการออกแบบที่อนุญาตสูงสุด (GRMS = 6.06)
ข้อกำหนดการติดตั้ง ชิ้นงานเชื่อมต่ออย่างเข้มงวดกับตารางการสั่นและผลิตภัณฑ์ที่มีโช้คอัพควรลบโช้คอัพสำหรับการทดสอบ
ตรวจสอบประสิทธิภาพ การทดสอบพลังงานระหว่างการสั่นสะเทือนตัวชี้วัดประสิทธิภาพทั้งหมดควรตรงตามข้อกำหนดทางเทคนิคที่ระบุไว้ในเอกสารการออกแบบในกรณีที่ล้มเหลวจะได้รับอนุญาตให้ซ่อมแซมเมื่อการทดสอบการยอมรับจะดำเนินการหลังจากการซ่อมแซมค่าสเปกตรัมควรลดลงเป็น 0.01G2/Hz, GRMS = 3.03
ช่วงอุณหภูมิ
การทดสอบด้วยพลังงาน -35 ± 3 ℃ ~ +52 ± 2 ℃
อัตราการเปลี่ยนแปลงอุณหภูมิ
อุณหภูมิสูงขึ้น 10 ℃/นาที
การทำให้เย็นลง 10 ℃/นาที
รอบเวลา 10 ครั้งควรตรวจสอบให้แน่ใจว่า 2 รอบสุดท้ายที่ไม่มีความผิดพลาดหากเกิดความผิดพลาดใน 2 รอบสุดท้ายหลังจากการซ่อมแซมต้องทำ 2 รอบปลอดปัญหา
รอบเวลา เวลาหนึ่งรอบคือ 4H, รอบหนึ่งรวมถึงอุณหภูมิที่เพิ่มขึ้น→อุณหภูมิอยู่→การระบายความร้อน→อุณหภูมิอยู่→อุณหภูมิสูงขึ้น
เวลาพักอาศัยที่สูงและต่ำ เวลาที่อยู่อาศัยขึ้นอยู่กับความจุความร้อนของชิ้นงาน ขึ้นอยู่กับหลักการของการซึมผ่านของผลิตภัณฑ์ความร้อนหรือความเย็นอุณหภูมิภายในของชิ้นงานจะถูกเก็บรักษาไว้เป็นเวลา 5 นาทีหลังจากถึงเสถียรภาพ
ข้อกำหนดของผลิตภัณฑ์ภายใต้การทดสอบ การทดสอบวัฏจักรอุณหภูมิทั่วไปกับเครื่องทั้งหมดควรจะเปิดฝาครอบได้มากที่สุด
ตรวจสอบและซ่อมแซม อุปกรณ์ทดสอบพลังงานในแต่ละรอบอุณหภูมิหลังจากการทดสอบเพื่อยืนยันว่าอุปกรณ์นั้นเป็นความผิด
ข้อกำหนดที่เปียกโชก การเปียกโชกจะดำเนินการกับอุปกรณ์ทั้งหมด
รถสปอร์ต
รถสปอร์ต รถสปอร์ตไปพร้อมกับอุปกรณ์ทั้งหมด
หากผลิตภัณฑ์ไม่ทำการทดสอบการขนส่งทางถนนคุณสามารถใช้ตารางการขนส่งแบบจำลองสำหรับการทดสอบการจำลองการขนส่งในร่มนั่นคือการทดสอบการสั่นสะเทือนแบบไซน์
ข้อกำหนดของการทดสอบตารางการขนส่งแบบจำลองมีดังนี้
เงื่อนไขการทดสอบ ความถี่ 5Hz ~ 200Hz
ความกว้าง 5Hz ~ 7Hz
แอมพลิจูด 12 มม. ~ 8 มม.
7Hz ~ 200Hz การเร่งความเร็วเท่ากัน 1.5 กรัม
เงื่อนไขการทดสอบการสั่นสะเทือนที่อนุญาตการเบี่ยงเบนที่อนุญาตเหมือนกับการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์
ทิศทาง ทิศทางของเพลาแนวตั้งและด้านข้าง
ปฐมนิเทศ แนวตั้งและด้านข้างของเพลา
รอบเวลา log-scan 5Hz ~ 200Hz ~ 5Hz, 12 นาทีต่อรอบ; เมื่อความถี่เรโซแนนท์ของชิ้นงานวัดต่ำกว่า 5Hz ความถี่ทดสอบสามารถขยายไปยัง 2Hz, 2Hz ~ 200Hz ~ 2Hz การสแกนเวลาการสแกนควรเป็น 15 นาที
หลังการทดสอบการขนส่งตรวจสอบว่ามีความเสียหายและปรากฏการณ์การคลายโครงสร้างหรือไม่ดำเนินการตรวจสอบดัชนีทางเทคนิคควรปฏิบัติตามข้อกำหนดการออกแบบ
ตัวบ่งชี้ประสิทธิภาพที่สำคัญ
แหล่งจ่ายไฟและการใช้พลังงาน ช่วงจ่ายไฟ 20V ~ 33V, DC
การใช้พลังงาน พลังงานสูงสุดไม่เกิน 400W พลังงานสแตนด์บายไม่เกิน 60W (อุณหภูมิขีด จำกัด )
1.5.2 ความน่าเชื่อถือ
ความน่าเชื่อถือ MTBF ไม่น้อยกว่า 4000H
ความปลอดภัย ตั้งค่าอุปกรณ์เตือนสำหรับเลเซอร์ให้ทำงาน
ทางออกของเครื่องส่งสัญญาณเลเซอร์มีสัญญาณเตือนที่ชัดเจน
อุปกรณ์มีสายดินที่ดี
การบำรุงรักษาได้ ชิ้นส่วนและอุปกรณ์ที่ใช้งานได้หลักทั้งหมดได้รับการตั้งค่าตัวบ่งชี้ข้อผิดพลาดและการบ่งชี้การทำงานปกติ
เวลาซ่อมโดยเฉลี่ย MTTR ไม่เกิน 20 นาที
ข้อกำหนดความเข้ากันได้ของแม่เหล็กไฟฟ้า ในกระบวนการดำเนินการบูตระบบอุปกรณ์สามารถเข้ากันได้กับอุปกรณ์อื่น ๆ ในระบบการทำงานปกติ

อินเทอร์เฟซกลไก



อินเทอร์เฟซไฟฟ้า

5.1 ตัวเชื่อมต่อการสื่อสาร (ซ็อกเก็ตโมเดล J30J-15ZKP, ก้นปลั๊กรุ่น J30J-15TJ) นิยามพิน

หมายเลขพิน คำนิยาม เนื้อหา ประเภทของสัญญาณ ข้อสังเกต
1 TX+ RS422 ส่งบวก (ท้องถิ่น) เอาท์พุท คอมพิวเตอร์โฮสต์วัตถุ
2 TX - RS422 ส่งลบ (ท้องถิ่น) เอาท์พุท คอมพิวเตอร์โฮสต์วัตถุ
3 RX+ RS422 ได้รับบวก (ท้องถิ่น) ป้อนข้อมูล วัตถุบนคอมพิวเตอร์ด้านบน
4 RX - RS422 ได้รับเชิงลบ (ท้องถิ่น) ป้อนข้อมูล วัตถุบนคอมพิวเตอร์ด้านบน
5 gnd กราวด์ rs422 กราวด์สัญญาณ วัตถุบนคอมพิวเตอร์ด้านบน
6


การดีบักของผู้ผลิตพิเศษ
7


การดีบักของผู้ผลิตพิเศษ
8


การดีบักของผู้ผลิตพิเศษ
9


การดีบักของผู้ผลิตพิเศษ
10


การดีบักของผู้ผลิตพิเศษ
11


การดีบักของผู้ผลิตพิเศษ
12


การดีบักของผู้ผลิตพิเศษ
13


การดีบักของผู้ผลิตพิเศษ
14
ระบบเวลาภายนอก + ป้อนข้อมูล rs422 differential
15
ตงนอกเวลา - ป้อนข้อมูล rs422 differential

5.2 ตัวเชื่อมต่อพลังงาน (ประเภทปลั๊ก J30J02P020P000S0P120, ประเภทปลั๊ก J30J02P020S000S0L000) นิยามพิน

หมายเลขพิน คำนิยาม ข้อสังเกต
A 24V สีลวดเป็นสีแดง
B gnd สีลวดเป็นสีดำ
