ตัวออกแบบเป้าหมายเลเซอร์ 60MJ พร้อม LRF

เครื่องฉายรังสีประเภทนี้ใช้การออกแบบแหล่งกำเนิดแสงที่เป็นเอกลักษณ์เพื่อให้ได้เอาต์พุตเลเซอร์สูงถึง 60MJ ในขนาดโครงสร้างที่เล็กมากและความกว้างของพัลส์มากกว่า 10ns และมุมเลเซอร์เบี่ยงเบนเริ่มต้นมีขนาดเล็กกว่าผลิตภัณฑ์ทั่วไป 50% ผู้ฉายรังสีใช้การออกแบบรูรับแสงเพียงครั้งเดียวของการปล่อยและรับโครงสร้างขนาดกะทัดรัดสามารถใช้ในโรงเก็บเครื่องบินโฟโตอิเล็กทริกการฉายรังสียานพาหนะและสถานการณ์แอปพลิเคชันอื่น ๆ

ส่งคำถาม

รายละเอียดสินค้า

หน้าที่หลักของ iradiator:

เป้าหมายคำแนะนำการฉายรังสี
การทดสอบระยะทางเป้าหมาย
เข้ารหัสเอาต์พุตเลเซอร์
แรงดันไฟฟ้าเกินกระแสเกินและการป้องกันที่อุณหภูมิเกิน
ฟังก์ชั่นทริกเกอร์ภายนอกสัญญาณ

พารามิเตอร์หลักทางเทคนิค

พารามิเตอร์หลักของแหล่งกำเนิดแสงเลเซอร์
ความยาวคลื่นเลเซอร์	1064nm ± 1nm
โหมดการสูบน้ำ	การสูบน้ำเซมิคอนดักเตอร์
พลังงานความถี่ซ้ำซ้ำ	1 ~ 20Hz≥60MJ@20Hz
ระยะการฉายรังสี	≥4km
ความกว้างของชีพจร	10ns ~ 20ns
มุมแตกต่างของลำแสง	≤0.3MRAD
เสถียรภาพตามแนวแกน	<0.1MRAD
ความเสถียรของพลังงานชีพจร	<5% (RMS ภายในรอบการฉายรังสีครั้งเดียว)
เวลาทำงาน @20Hz	ทำงาน 1 นาทีพักผ่อนเป็นเวลา 0.5 นาที ทำงานเป็นเวลา 8 รอบพักผ่อนเป็นเวลา 15 นาทีก่อนทำงานต่อไป
แหล่งจ่ายไฟ	DC 28V ± 4V
พลัง	การใช้พลังงานสแตนด์บายน้อยกว่า 20W การใช้พลังงานสูงสุดน้อยกว่า 120W
ประเภทการเข้ารหัส	การเข้ารหัสความถี่ที่แม่นยำในตัวรหัสช่วงเวลาตัวแปรรองรับการเข้ารหัสแบบสุ่มหลอก
ความแม่นยำในการเขียนโค้ด	≯1.5μs@20Hz
ตัวบ่งชี้ระบบตั้งแต่
โหมดต่าง ๆ	ชีพจรตั้งแต่
ความถี่ช่วง	1-5Hz
ช่วงสูงสุด	≥8km (2.3m*2.3m เป้าหมายนาโต้, การสะท้อนกลับ 0.3, การมองเห็น> 25km,)
ช่วงขนาดเล็ก	≤500m
ความแม่นยำ	± 5m
อัตราความถูกต้อง	≥98%
อินเทอร์เฟซและโครงสร้าง

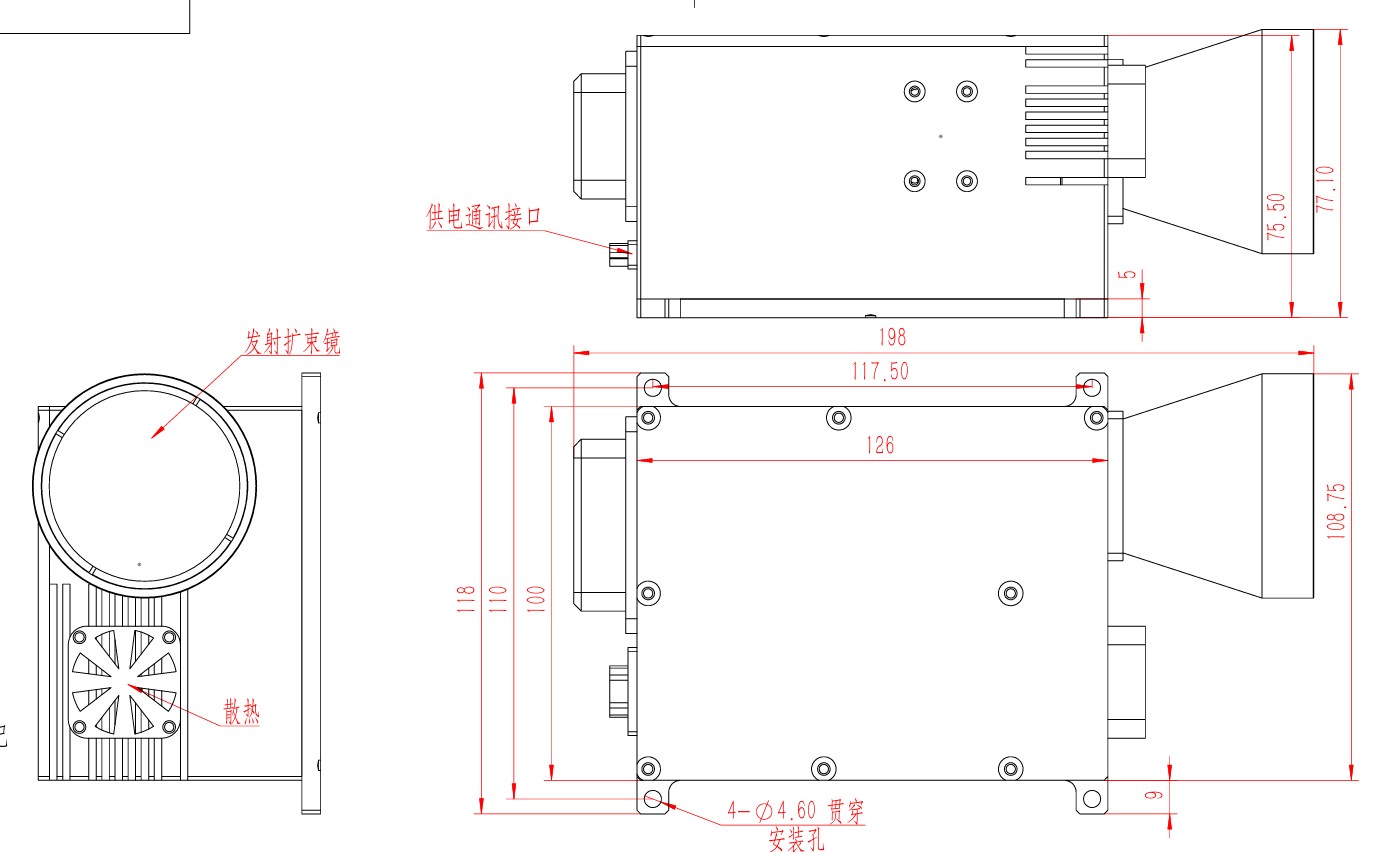

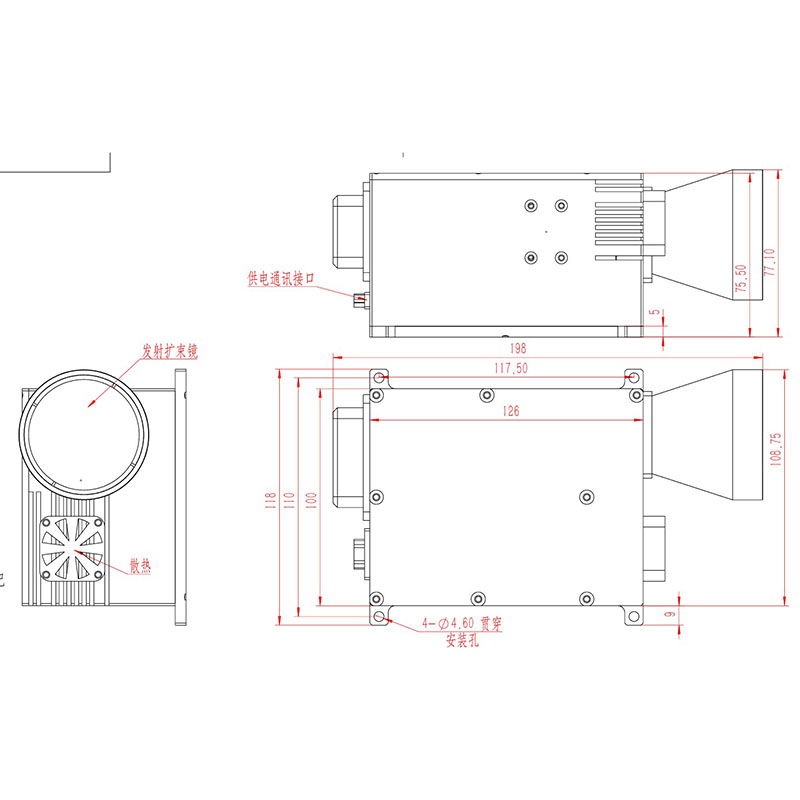

ขนาดโมดูล	≤198x109x75.5มม.
น้ำหนัก	≤1.4kg
โหมดระบายความร้อน	ระบายความร้อนด้วยอากาศ
พอร์ตอนุกรม RS422 และอินพุตแบบซิงโครนัสภายนอกคือ 422 ระดับและการส่องสว่างแบบซิงโครนัสภายนอกคือ 0-5V
ความเหมาะสมด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน	-40 ℃ ~ +60 ℃
อุณหภูมิการจัดเก็บ	-50 ℃ ~+75 ℃
