100MJ 1064NM Laser Designator

ในการใช้ผลิตภัณฑ์นี้อย่างปลอดภัยโปรดอ่านคำสั่งนี้อย่างระมัดระวังก่อนที่จะใช้งานผลิตภัณฑ์นี้
●อิมเมจเลเซอร์นี้เป็นผลิตภัณฑ์เชิงกลแบบออพติคอลที่แม่นยำ ความล้มเหลวในการดำเนินการตามกฎระเบียบอาจส่งผลให้เกิดการบาดเจ็บเลเซอร์ที่เป็นอันตราย อย่าเปิดหรือปรับส่วนใดส่วนหนึ่งของเครื่องวัดแสงเลเซอร์หรือพยายามซ่อมแซมหรือปรับประสิทธิภาพของเครื่องวัดแสงเลเซอร์
●ให้ความสนใจกับการป้องกันไฟฟ้าสถิต: ชิ้นส่วนอิเล็กทรอนิกส์ของเครื่องวัดแสงเลเซอร์เป็นอุปกรณ์ที่ไวต่อไฟฟ้าสถิต อย่าสัมผัสอุปกรณ์อิเล็กทรอนิกส์ใด ๆ โดยไม่มีมาตรการป้องกัน
●เปิดพลังงานแสงเลเซอร์สำหรับการทำงานภายในแรงดันไฟฟ้าและช่วงพลังงานที่ระบุเท่านั้น
●อย่าแตะเลนส์ออปติคัลด้วยนิ้วมือหรือวัตถุแข็ง (เพื่อป้องกันการปนเปื้อนของไขมันหรือรอยขีดข่วน)
●อย่าวัดเป้าหมายการสะท้อนแสงสูงที่ระยะไกลใกล้เกินไป (เพื่อป้องกันความเสียหายต่อส่วนประกอบหลักของเครื่องตรวจจับ)
●อย่าเก็บไว้ภายใต้เงื่อนไขที่ไม่ได้ระบุ (สภาพแวดล้อมมลพิษสูงเกินช่วงอุณหภูมิการจัดเก็บ ฯลฯ )
●เครื่องวัดแสงเลเซอร์จะไม่ได้รับผลกระทบทางกลที่รุนแรง (การสั่นสะเทือน, ผลกระทบ, การล่มสลาย ฯลฯ )
อย่าเปิดเผยโฟโตมิเตอร์เลเซอร์ต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน (> 3 ℃/นาที) (เพื่อป้องกันการแตกร้าวของเลนส์)

โฟโตมิเตอร์เลเซอร์ขนาดกลาง STA-1064100m (ต่อไปนี้เรียกว่าเครื่องวัดแสงเลเซอร์) เป็นผลิตภัณฑ์โฟโตอิเล็กทริกที่มีความแม่นยำซึ่งส่งเลเซอร์ไปยังเป้าหมายเฉพาะและคำนวณข้อมูลระยะทางตามเวลาบินเลเซอร์ มันมีลักษณะของประสิทธิภาพที่โดดเด่นและการทำงานที่เรียบง่าย โฟโตมิเตอร์เลเซอร์เป็นของผลิตภัณฑ์ความปลอดภัยของดวงตาผ่านการสื่อสารแบบอนุกรม
1.1. องค์ประกอบหลักของเครื่องวัดแสงเลเซอร์

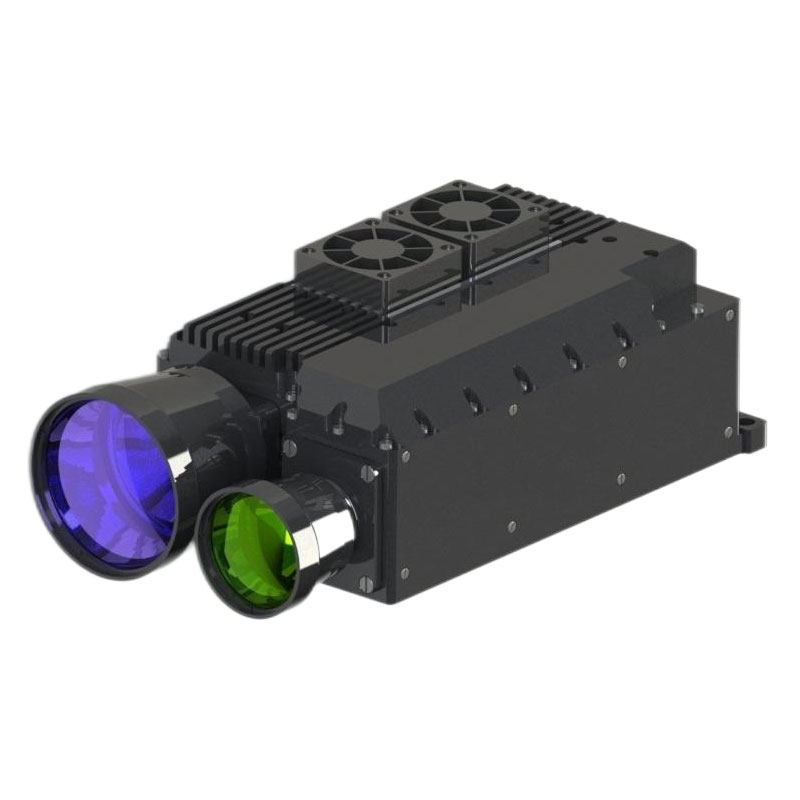

เลเซอร์โฟโตมิเตอร์เป็นผลิตภัณฑ์บูรณาการโฟโตอิเล็กทริกที่แม่นยำและองค์ประกอบหลักแสดงในรูปที่ 1:

1.2 ฟังก์ชั่นหลักของเครื่องวัดแสงเลเซอร์มีดังนี้:
●ฟังก์ชั่นที่หลากหลายด้วยเลเซอร์และค่าระยะทางการรายงานแบบเรียลไทม์
●การป้องกันการเชื่อมต่อแบบย้อนกลับของขั้วไฟฟ้ากระแสไฟฟ้าเกินและฟังก์ชั่นการป้องกันวงจรแรงดันไฟฟ้าเกิน
●สามารถส่งสัญญาณการซิงโครไนซ์แสงเลเซอร์
●สามารถรายงานอุณหภูมิการทำงานในปัจจุบันแบบเรียลไทม์เพื่อให้คอมพิวเตอร์โฮสต์ตัดสินและคำนวณ
●ฟังก์ชั่นการรายงานเวลาเลเซอร์
●เปิดเครื่องและปิดการควบคุมพลังงาน
●ด้วยฟังก์ชั่นที่หลากหลายอย่างต่อเนื่อง

ตารางที่ 1 ระบุค่าความต้านทานของฉนวนของจุดวัด

◆โลโก้ภายนอก (รวมถึงหมายเลขผลิตภัณฑ์) ควรได้รับการแก้ไขอย่างแน่นหนาชัดเจนสมบูรณ์และง่ายต่อการระบุ

หลังจากเริ่มอิมเมจเลเซอร์พัลส์เลเซอร์ที่มีความถี่เป็นระยะของ 1Hz ถูกปล่อยออกมาซึ่งถึงเป้าหมายที่วัดได้ผ่านเสาอากาศส่งสัญญาณ ลำแสงส่วนใหญ่ถูกดูดซึมหรือสะท้อนออกมาจากเป้าหมายในขณะที่ส่วนเล็ก ๆ ของลำแสงกลับไปที่เสาอากาศที่ได้รับและมาบรรจบกันในโมดูลเครื่องตรวจจับ โมดูลเครื่องตรวจจับตัวอย่างสัญญาณที่สะท้อนและได้รับข้อมูลระยะทางของเป้าหมายที่วัดได้ผ่านอัลกอริทึม
ตัวอย่างของการคำนวณ:
เวลาการวัด (การเดินทางไปกลับหนึ่งครั้ง) = 10us
เวลาการแพร่กระจาย (ทางเดียว) = 10us/2 = 5us
ระยะทางตั้งแต่ความเร็วแสง×เวลาเดินทาง = 300000km/s × 5us = 1500m

ทัศนวิสัยในบรรยากาศมีผลกระทบอย่างมากต่อประสิทธิภาพการทำงานของโฟโตมิเตอร์เลเซอร์ โปรดดูรูปที่ 2 สำหรับความสามารถในการหลากหลายของผลิตภัณฑ์นี้ในการมองเห็นที่แตกต่างกัน

รูปที่ 2 ความสัมพันธ์ระหว่างความสามารถในการเลือกแสงเลเซอร์และทัศนวิสัยในบรรยากาศ

Laser Rangefinder ใช้แหล่งกำเนิดเลเซอร์ในแถบ 1064nm เมื่อใช้เลเซอร์ในวงนี้มีความจำเป็นที่จะต้องหลีกเลี่ยงลำแสงขาออกโดยตรงเข้าไปในดวงตามนุษย์เท่าที่จะทำได้เพื่อป้องกันการบาดเจ็บที่ตาของมนุษย์

อินเทอร์เฟซเชิงกลของเครื่องวัดแสงเลเซอร์ประกอบด้วย 3 ผ่านหลุมซึ่งจับจ้องไปที่แพลตฟอร์มการติดตั้งด้วยสกรู 3 M5 ขนาดของอินเทอร์เฟซเชิงกลและออปติคัลแสดงในรูปที่ 3 ด้านล่าง

รูปที่ 3 แสดงอินเทอร์เฟซเชิงกลและออปติคัล

7.1 อินเทอร์เฟซไฟฟ้าของโฟโตมิเตอร์เลเซอร์

7.2 ซอฟต์แวร์
7.2.1 นิยามโปรโตคอลการสื่อสาร
422 BUS ใช้สำหรับการแลกเปลี่ยนข้อมูลระหว่างเลเซอร์อิมเมจและคอมพิวเตอร์ส่วนบนและลักษณะของมันมีดังนี้:
7.2.1.1 อัตราการรับส่งข้อมูล: 38.40kbps;
7.2.1.2 ไบต์การก่อสร้าง: ไบต์ต่ำครั้งแรกไบต์สูงหลังจาก; ไบต์ต่ำครั้งแรกไบต์สูงสุดท้าย;
7.2.1.3 รูปแบบองค์ประกอบไบต์: 1 บิตเริ่มต้น, 8 บิตข้อมูล, 1 บิตหยุด;
7.2.1.4 วงจรการสื่อสาร: 20ms
7.2.2 ซอฟต์แวร์ระบบส่งคำแนะนำไปยังเครื่องวัดแสงเลเซอร์
คำแนะนำในการทำงานที่ส่งโดยซอฟต์แวร์ระบบไปยังโฟโตมิเตอร์เลเซอร์จะแสดงในตารางที่ 2

ตารางที่ 2: คำแนะนำในการทำงาน

7.2.3 เครื่องวัดแสงเลเซอร์ส่งข้อมูลไปยังซอฟต์แวร์ระบบ

ตารางที่ 3: สอบถามข้อมูลข้อเสนอแนะ

ตารางที่ 4: ข้อมูลเสียงสะท้อนช่วง

7.2.4 อุปกรณ์เสริม
นอกเหนือจากเครื่องวัดแสงเลเซอร์ผลิตภัณฑ์นี้ยังมีอุปกรณ์เสริมต่อไปนี้:
◆กล่องบรรจุภัณฑ์สินค้า (สำหรับผลิตภัณฑ์แบทช์)
◆คู่มือการใช้งานและการบำรุงรักษา
◆ใบรับรองผลิตภัณฑ์
◆ประวัติผลิตภัณฑ์
◆ถุงมือมัสลิน
◆ j30j-21tjl ตัวเชื่อมต่อ

8.1 การทำความสะอาดการบำรุงรักษาและการจัดเก็บ
การทำความสะอาดโฟโตมิเตอร์เลเซอร์รวมถึงการทำความสะอาดเลนส์และการทำความสะอาดที่อยู่อาศัย
การทำความสะอาดเลนส์:
8.1.1 อนุภาคฝุ่นควรถูกเป่าออกไปโดยใช้ลูกเป่าลม 8.1.2 ลายนิ้วมือควรจุ่มลงในส่วนผสมของแอลกอฮอล์แอลกอฮอล์เล็กน้อยด้วยการเช็ดผ้าฝ้ายและจากนั้นในที่ร่มของอากาศธรรมชาติแห้ง
8.1.3 อย่าใช้ผ้าทำความสะอาดเลนส์
การทำความสะอาดเคส:
8.1.4 ชิ้นส่วนโครงสร้างควรถูเบา ๆ ด้วยแอลกอฮอล์และปล่อยให้แห้งตามธรรมชาติ
8.1.5 เก็บอุปกรณ์อิเล็กทรอนิกส์ปลั๊กและสายเคเบิลให้ปราศจากความชื้นและสิ่งสกปรกมากที่สุด

8.2 การบำรุงรักษาโฟโตมิเตอร์เลเซอร์:
ไม่จำเป็นต้องรักษาโฟโตมิเตอร์เลเซอร์ภายใต้สภาพการทำงานปกติ จะต้องได้รับการดูแลหลังจากถูกเก็บไว้ในสภาพแวดล้อมที่ปราศจากฝุ่นนานกว่าหนึ่งปี วิธีการบำรุงรักษามีดังนี้:
8.2.1 ตรวจสอบว่าโฟโตมิเตอร์เลเซอร์มีลักษณะปกติหรือไม่
8.2.2 ตรวจสอบว่าสกรูทั้งหมดปลอดภัย
การจัดเก็บโฟโตมิเตอร์เลเซอร์:
8.2.3 แห้งผลิตภัณฑ์ให้ละเอียดก่อนบรรจุภัณฑ์
8.2.4 จะไม่ถูกเก็บไว้ในที่โล่งในสนามเหมาะสำหรับการจัดเก็บในอุณหภูมิ 0 ℃ ~ 35 ℃ความชื้นสัมพัทธ์ไม่เกิน 80%ไม่มีการกัดเซาะสารกัดกร่อนไม่มีการสั่นสะเทือนเชิงกลและผลกระทบที่แข็งแกร่งไม่มีสภาพสนามแม่เหล็กที่แข็งแรง
8.3 การทดสอบ
ผู้ประกอบการควรเชื่อมต่อและส่งคำแนะนำที่ถูกต้องอย่างเหมาะสมตามคำจำกัดความของพลังงานและการสื่อสาร
8.4 บริการหลังการขาย
เลเซอร์โฟโตมิเตอร์สำหรับผลิตภัณฑ์ที่มีความแม่นยำเมื่อมีความผิดพลาดความจำเป็นในการกลับไปที่โรงงานเพื่อการวิเคราะห์ความผิดพลาดการวางตำแหน่งและการบำรุงรักษาไม่ได้รับอนุญาตให้ซ่อมแซม
