ระบบเตือนด้วยเลเซอร์แบบติดตั้งบนแท่น LWS360D
ระบบเตือนด้วยเลเซอร์ STA LWS360D มีหน้าต่างการตรวจจับ 6 ช่องสำหรับการตรวจจับรอบทิศทาง 360° โดยจะตรวจจับภัยคุกคามด้วยเลเซอร์แบบเรียลไทม์และกระตุ้นการเตือนด้วยภาพและเสียงอย่างรวดเร็ว ด้วยการออกแบบแบบโมดูลาร์และความน่าเชื่อถือสูง ช่วยให้ปรับใช้และติดตั้งได้ง่ายสำหรับสถานการณ์ที่ซับซ้อน รวมถึงแพลตฟอร์มบนบก ที่ติดตั้งบนยานพาหนะ และบนเรือ
ความยาวคลื่นการตรวจจับ: 900-1700nm
ช่วงการตรวจจับ: ≥5กม
มุมมองการตรวจจับ: 360°(90°X6)
ส่งคำถาม
รายละเอียดสินค้า
ระบบเตือนด้วยเลเซอร์ STA-LWS360D ประกอบด้วยหน่วยการทำงาน 2 หน่วย ได้แก่ โมดูลรับสัญญาณเลเซอร์ และโมดูลสัญญาณเตือนอะคูสติกออปติก ติดตั้งช่องรับสัญญาณเลเซอร์ 6 ช่อง ทำให้สามารถตรวจจับแบบไร้จุดบอดรอบทิศทาง 360 องศา ซึ่งสามารถรับรู้ ตรวจจับ และระบุสัญญาณอันตรายจากรังสีเลเซอร์ภายนอกที่เข้ามาแบบเรียลไทม์ เมื่อจับสัญญาณภัยคุกคามด้วยเลเซอร์ที่ถูกต้อง โมดูลรับสัญญาณจะส่งสัญญาณทริกเกอร์การแจ้งเตือนทันทีเพื่อเปิดใช้งานโมดูลสัญญาณเตือนอะคูสติกออปติก
ด้วยสถาปัตยกรรมแบบโมดูลาร์ ระบบจึงมีโครงสร้างที่กะทัดรัด ความน่าเชื่อถือในการดำเนินงานสูง และการติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาที่สะดวก เข้ากันได้กับแพลตฟอร์มที่บรรทุกยานพาหนะ บรรทุกบนเรือ และแพลตฟอร์มอื่น ๆ ตำแหน่งการติดตั้งสามารถจัดได้อย่างยืดหยุ่นตามความต้องการภารกิจการรบ เพื่อบรรลุการตรวจจับด้วยเลเซอร์และงานเตือนภัยคุกคามในสถานการณ์ที่ซับซ้อนต่างๆ
ด้วยสถาปัตยกรรมแบบโมดูลาร์ ระบบจึงมีโครงสร้างที่กะทัดรัด ความน่าเชื่อถือในการดำเนินงานสูง และการติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาที่สะดวก เข้ากันได้กับแพลตฟอร์มที่บรรทุกยานพาหนะ บรรทุกบนเรือ และแพลตฟอร์มอื่น ๆ ตำแหน่งการติดตั้งสามารถจัดได้อย่างยืดหยุ่นตามความต้องการภารกิจการรบ เพื่อบรรลุการตรวจจับด้วยเลเซอร์และงานเตือนภัยคุกคามในสถานการณ์ที่ซับซ้อนต่างๆ
สาขาการใช้งานของอุปกรณ์เตือนด้วยเลเซอร์
• ตรวจจับภัยคุกคามด้วยเลเซอร์ของศัตรู
• ตัวระบุเป้าหมายด้วยเลเซอร์ (LTD)
•เครื่องวัดระยะด้วยเลเซอร์ (LRF)
•ติดรถ (สินค้าสามารถปรับแต่งได้ตามความต้องการ)
• ตัวระบุเป้าหมายด้วยเลเซอร์ (LTD)
•เครื่องวัดระยะด้วยเลเซอร์ (LRF)
•ติดรถ (สินค้าสามารถปรับแต่งได้ตามความต้องการ)
พารามิเตอร์ทางเทคนิคหลัก
| โมดูล | STA-LWS360D |
| ประเภทเครื่องตรวจจับ | อินกาแอส |
| วัตถุลาดตระเวน | ภัยคุกคามจากเลเซอร์ทั้งหมดภายในช่วง 900-1700 นาโนเมตร |
| ช่วงการตรวจจับ | ≥5km (เลเซอร์ยิ่งแรง การตรวจจับยิ่งไกล และในทางกลับกัน) |
| ความยาวคลื่นการตรวจจับ | 0.9~1.7μm (ปรับแต่งตามความต้องการ) |
| ความไวในการตรวจจับ | ≥100 ไมโครวัตต์/ซม.² |
| เวลาตอบสนอง | <10 มิลลิวินาที |
| มุมมองการตรวจจับ | 360° (ไม่มีจุดบอด) |
| หน้าต่างการตรวจจับด้วยเลเซอร์ | 6 |
| มุมการตรวจจับหน้าต่างเดียว | 90° |
| ความทนทาน | IP68 |
| วิธีการปลุก | สัญญาณเตือนด้วยเสียงและภาพ |
| แรงดันใช้งาน | กระแสตรง 24V |
| โหมดแหล่งจ่ายไฟ: | แหล่งจ่ายไฟ DC ภายนอก |
| อินเตอร์เฟซสัญญาณ | อินเทอร์เฟซปลั๊กการบินสี่หลัก |
| โหมดการทำงาน | คำเตือนที่ถูกกระตุ้น |
| น้ำหนัก | ≤350ก |
| มิติโดยรวม | 95x95x68 มม. (ปรับแต่งตามความต้องการ) |
| อุณหภูมิในการทำงาน | 20 ℃~ +55 ℃ (สามารถขยายอุณหภูมิได้ตั้งแต่ - 40 ℃ ถึง +55 ℃) |
| อุณหภูมิในการจัดเก็บ | -40°C~ +65°C |
หมายเหตุ: สัญญาณเตือนเลเซอร์พร้อมอินเทอร์เฟซการสื่อสารสามารถปรับแต่งได้ตามความต้องการ

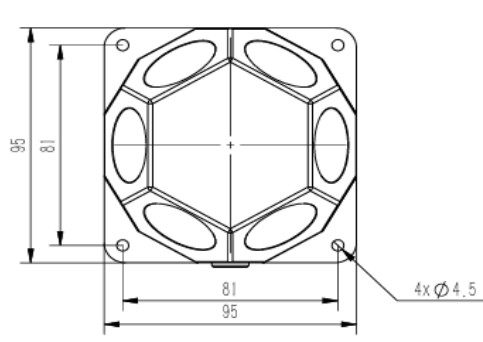

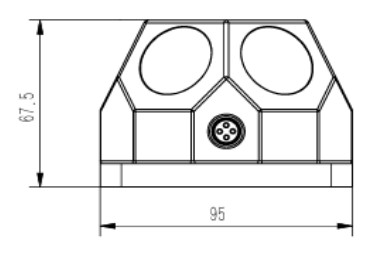

STA LWS360D ระบบเตือนด้วยเลเซอร์ ขนาด LWS
ภาพทางกายภาพของโมดูลสัญญาณเตือนเสียงและแสง (ปรับแต่งได้)
คำจำกัดความของอินเทอร์เฟซ
แหล่งจ่ายไฟและอินเทอร์เฟซเอาต์พุตสัญญาณเตือน:
ตารางที่ 1 คำจำกัดความของแหล่งจ่ายไฟและอินเทอร์เฟซเอาต์พุตสัญญาณเตือน
ตารางที่ 1 คำจำกัดความของแหล่งจ่ายไฟและอินเทอร์เฟซเอาต์พุตสัญญาณเตือน
| เข็มหมุด | คำนิยาม | หมายเหตุ |
| 1 | +24V | แหล่งจ่ายไฟ 24V |
| 4 | จีเอ็นดี | |
| 2 | สัญญาณเตือน+ | สัญญาณเอาท์พุต |
| 3 | สัญญาณเตือน- |
แหล่งจ่ายไฟและอินเทอร์เฟซอินพุตสัญญาณเตือน:
ตารางที่ 2 คำจำกัดความของแหล่งจ่ายไฟและอินเทอร์เฟซอินพุตสัญญาณเตือน
ตารางที่ 2 คำจำกัดความของแหล่งจ่ายไฟและอินเทอร์เฟซอินพุตสัญญาณเตือน
| เข็มหมุด | คำนิยาม | หมายเหตุ |
| 1 | +24V | แหล่งจ่ายไฟ 24V |
| 4 | จีเอ็นดี | |
| 2 | สัญญาณเตือน+ | สัญญาณเข้า |
| 3 | สัญญาณเตือน- |
