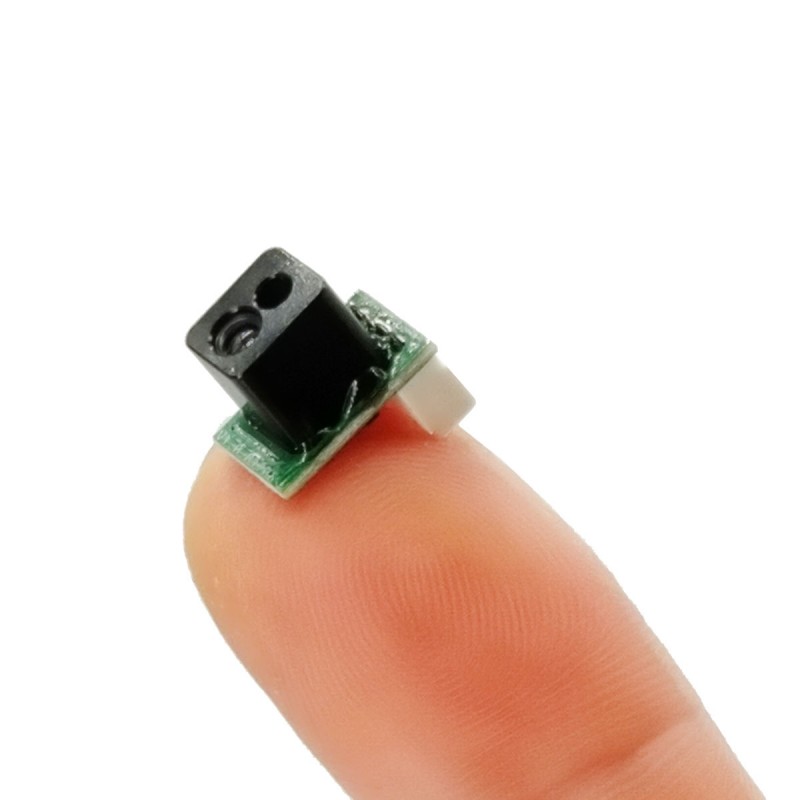

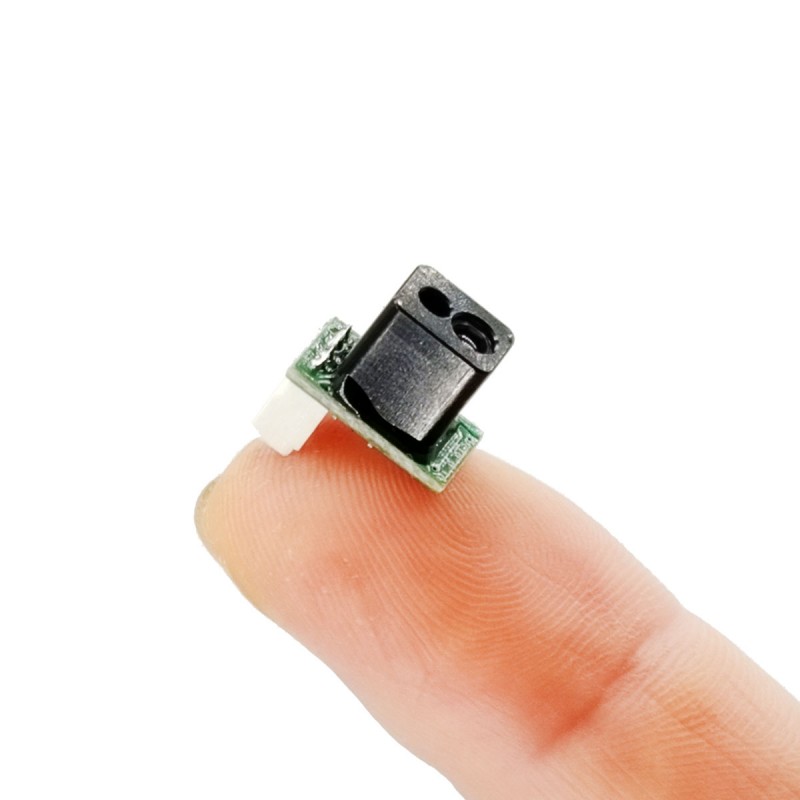

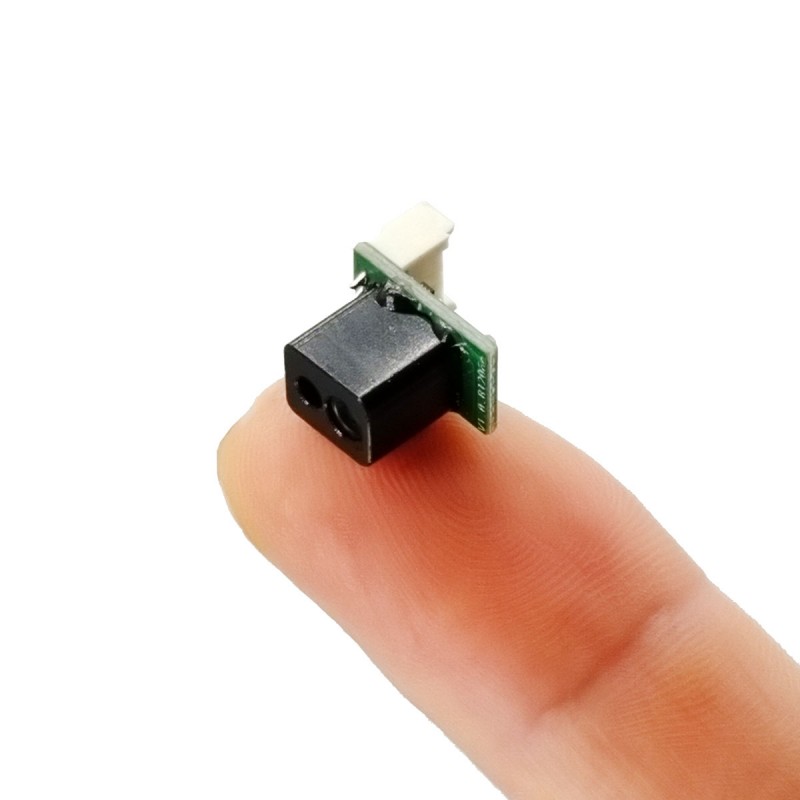

100Hz 10m ToF โมดูล Lidar แบบจุดเดียว
เรดาร์วัดระยะด้วยเลเซอร์ STA-B10X เป็นโมดูลวัดระยะด้วยเลเซอร์ใหม่ที่บริษัทของเราเปิดตัวสำหรับสาขาต่างๆ เช่น โดรน หุ่นยนต์ทำความสะอาดพื้น และหุ่นยนต์อุตสาหกรรม ผลิตภัณฑ์นี้ใช้หลักการ DTOF (Direct Time Of Flight) และมีขนาดเล็ก ต้นทุนต่ำ ประสิทธิภาพการทำงานที่มั่นคง และทนทานต่อการรบกวนของแสงได้ดี ผลิตภัณฑ์นี้ใช้งานง่าย ยืดหยุ่นในการติดตั้ง และมีชุดคำสั่งการสื่อสารและคอมพิวเตอร์ส่วนบน ทำให้สะดวกสำหรับการพัฒนาขั้นที่สองและคุ้มต้นทุนสูง
ส่งคำถาม ดาวน์โหลด PDF
รายละเอียดสินค้า
การควบคุมความสูงของโดรนและการหลีกเลี่ยงสิ่งกีดขวาง
การหลีกเลี่ยงอุปสรรคของหุ่นยนต์
ม่านแสงเกรดอุตสาหกรรม
การหลีกเลี่ยงสิ่งกีดขวาง AGV/UAV
การวัดความเร็วสูงและการตรวจสอบความปลอดภัยในด้านการขนส่งและระบบอัตโนมัติทางอุตสาหกรรม
การหลีกเลี่ยงอุปสรรคของหุ่นยนต์
ม่านแสงเกรดอุตสาหกรรม
การหลีกเลี่ยงสิ่งกีดขวาง AGV/UAV
การวัดความเร็วสูงและการตรวจสอบความปลอดภัยในด้านการขนส่งและระบบอัตโนมัติทางอุตสาหกรรม
พารามิเตอร์โดยละเอียดของผลิตภัณฑ์
| หมายเลขคำสั่งซื้อ | แบบอย่าง | STA-B10X |
| 1 | ตั้งแต่ | 0.03-5 ม.(การสะท้อนแสง 10%), 0.03-10 ม.(การสะท้อนแสง 90%) |
| 2 | หลุมช่วง | 3ซม |
| 2 | ช่วงความถี่ | 100เฮิร์ต |
| 3 | ความแม่นยำตั้งแต่ | 1% |
| 4 | ความแม่นยำในการทำซ้ำ | ±10มม |
|
|
อัตราส่วนความละเอียด | 1 มม |
| 5 | ความต้านทานต่อแสงจากสิ่งแวดล้อม | 100,000 ลักซ์ |
| 6 | ความยาวคลื่นเลเซอร์ | 905 นาโนเมตร |
| 7 | ระดับเลเซอร์ | คลาส 1 |
| 8 | มุมของสนาม | 3° |
| 9 | ระบุความยาวคลื่นเลเซอร์ | ไม่มี |
| 10 | ระบุระดับเลเซอร์ | ไม่มี |
| 11 | แรงดันไฟฟ้าขาเข้า | 3.3V |
| 12 | จุดพีคปัจจุบัน | ไม่มี |
| 13 | กระแสไฟฟ้าเฉลี่ย | ไม่มี |
| 14 | การใช้พลังงานโดยเฉลี่ย | 0.4W |
| 15 | โหมดการสื่อสาร | UART TTL |
| 16 | ระดับการป้องกัน | ไม่มี |
| 17 | ขนาด (ยาว x กว้าง x สูง) | 12x9x8.5มม |
| 18 | น้ำหนัก | 1ก |
| 19 | อุณหภูมิในการทำงาน | -30°C~+65°C |
| 20 | ข้อมูลจำเพาะของสายเคเบิล | ขั้วต่อ 4 พิน 1.25 มม., สายหลวมกระป๋อง 10 ซม |
| 21 | ขอบเขตการปรับแต่ง | รองรับการปรับแต่งโครงสร้างภายนอก แรงดันไฟฟ้าอินพุต และโปรโตคอลเอาท์พุต |

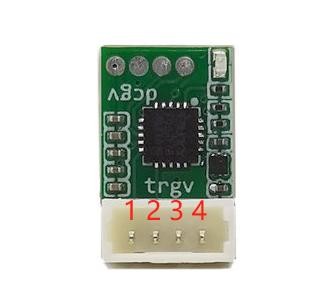

คำจำกัดความของพิน
|
||
| เข็มหมุด | กำหนด/สีลวด | ส่วนติดต่อผู้ใช้ |
| 1 | ไม่มี | รับ |
| 2 | RX (สีดำ) | เท็กซัส |
| 3 | GND (สีเหลือง) | แหล่งจ่ายไฟ - |
| 4 | 3.3V (สีเขียว) | แหล่งจ่ายไฟ + |
ขนาดโมดูล
โปรโตคอลการสื่อสาร
อินเตอร์เฟซการสื่อสาร
| ยูอาร์ที | |
| อัตราเริ่มต้น | 460800 (ปรับได้) |
| บิตข้อมูล | 8 |
| หยุดสักหน่อย | 1 |
| เช็คเลขคู่ | ไม่มี |
รูปแบบเอาต์พุต
ข้อมูลเอาต์พุตที่ใช้งานโมดูลการวัดระยะทางหลังจากเปิดเครื่อง (ข้อมูล 4 ไบต์ในหนึ่งเฟรม) เอาต์พุต 65535 เมื่อไม่สามารถวัดได้
ตัวอย่าง: 5C 02 11 EC
5C: ส่วนหัวของเฟรมคงที่ 1 ไบต์
02 11: สองไบต์เพื่อระบุว่าระยะการวัด 4354 มม. ปลายเล็กของโหมดช่วง 0-65535 มม.
EC: จากจุดเริ่มต้นของ 02 ถึงจุดสิ้นสุดของ 11 เพื่อทำการบวกของเช็คซัมเพื่อหาค่าผกผันของหนึ่งไบต์
ฟังก์ชันเช็คซัม: (เริ่มจากไบต์ที่สองไปจนถึงจุดสิ้นสุดของไบต์สุดท้าย รวมและกลับด้าน)
uint8_t Check_Sum (uint8_t * _pbuff, uint16_t _cmdLen)
{
uint8_t cmd_sum=0;
uint16_t ฉัน;
สำหรับ(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
กลับ cmd_sum;
}
ตัวอย่าง: 5C 02 11 EC
5C: ส่วนหัวของเฟรมคงที่ 1 ไบต์
02 11: สองไบต์เพื่อระบุว่าระยะการวัด 4354 มม. ปลายเล็กของโหมดช่วง 0-65535 มม.
EC: จากจุดเริ่มต้นของ 02 ถึงจุดสิ้นสุดของ 11 เพื่อทำการบวกของเช็คซัมเพื่อหาค่าผกผันของหนึ่งไบต์
ฟังก์ชันเช็คซัม: (เริ่มจากไบต์ที่สองไปจนถึงจุดสิ้นสุดของไบต์สุดท้าย รวมและกลับด้าน)
uint8_t Check_Sum (uint8_t * _pbuff, uint16_t _cmdLen)
{
uint8_t cmd_sum=0;
uint16_t ฉัน;
สำหรับ(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
กลับ cmd_sum;
}
ข้อควรระวังในการใช้งาน
ฟังก์ชันเช็คซัม: (เริ่มจากไบต์ที่สองไปจนถึงจุดสิ้นสุดของไบต์สุดท้าย รวมและกลับด้าน)
- เลเซอร์ผลิตภัณฑ์อยู่ใน Class1 โปรดอย่ามองที่เลนส์โดยตรงหลังจากเปิดเครื่องแล้ว
- เมื่อใช้ในสภาพแวดล้อมที่มีฝุ่น แนะนำให้เพิ่มกระจกโปร่งแสงสีแดงหรือแผงอะคริลิกด้านนอกเลนส์ของผลิตภัณฑ์ (ด้วยอัตราการส่งผ่านไม่น้อยกว่า 85% ที่แถบความยาวคลื่น 905 นาโนเมตร)
- เมื่อสัมผัสผลิตภัณฑ์กรุณาสวมถุงมือป้องกันไฟฟ้าสถิตย์เพื่อหลีกเลี่ยงไม่ให้ผลิตภัณฑ์เสียหาย
- ผลิตภัณฑ์จะไม่มีประสิทธิภาพในการวัดความเสี่ยงของความล้มเหลวเมื่อทำการวัดวัตถุที่มีการสะท้อนแสงสูง (เช่น เทป 3M) กระจก ฯลฯ
- เลเซอร์ผลิตภัณฑ์อยู่ใน Class1 โปรดอย่ามองที่เลนส์โดยตรงหลังจากเปิดเครื่องแล้ว
- เมื่อใช้ในสภาพแวดล้อมที่มีฝุ่น แนะนำให้เพิ่มกระจกโปร่งแสงสีแดงหรือแผงอะคริลิกด้านนอกเลนส์ของผลิตภัณฑ์ (ด้วยอัตราการส่งผ่านไม่น้อยกว่า 85% ที่แถบความยาวคลื่น 905 นาโนเมตร)
- เมื่อสัมผัสผลิตภัณฑ์กรุณาสวมถุงมือป้องกันไฟฟ้าสถิตย์เพื่อหลีกเลี่ยงไม่ให้ผลิตภัณฑ์เสียหาย
- ผลิตภัณฑ์จะไม่มีประสิทธิภาพในการวัดความเสี่ยงของความล้มเหลวเมื่อทำการวัดวัตถุที่มีการสะท้อนแสงสูง (เช่น เทป 3M) กระจก ฯลฯ
