500Hz 50m ToF โมดูล Lidar แบบจุดเดียว

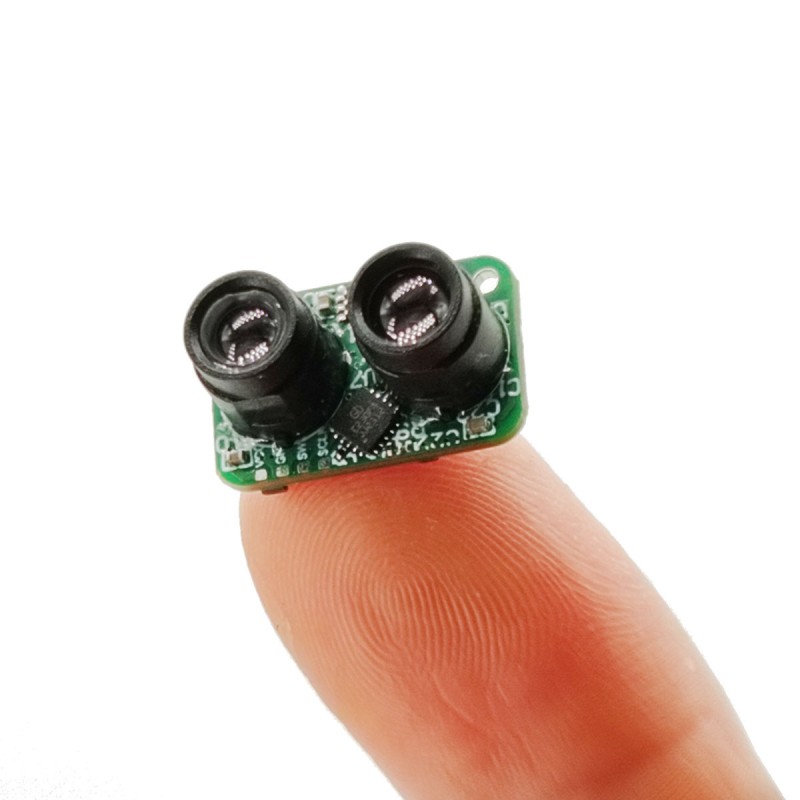

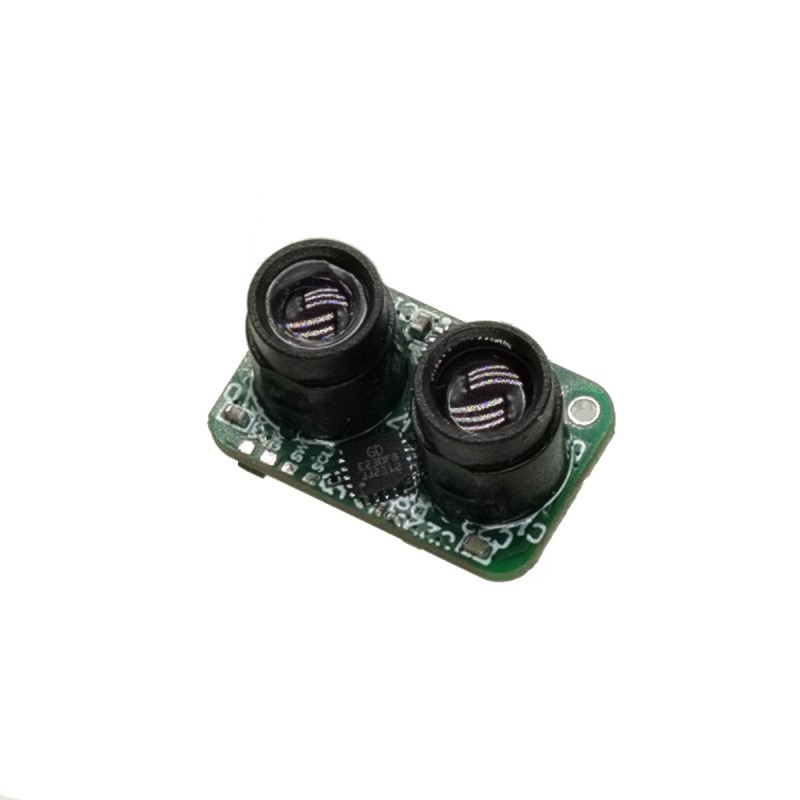

เรดาร์วัดระยะด้วยเลเซอร์ STA-B50X เป็นโมดูลวัดระยะด้วยเลเซอร์ใหม่ที่บริษัทของเราเปิดตัวสำหรับสาขาต่างๆ เช่น โดรน หุ่นยนต์ทำความสะอาดพื้น และหุ่นยนต์อุตสาหกรรม ผลิตภัณฑ์นี้ใช้หลักการ DTOF (Direct Time Of Flight) และมีขนาดเล็ก ต้นทุนต่ำ ประสิทธิภาพการทำงานที่มั่นคง และทนทานต่อการรบกวนของแสงได้ดี ผลิตภัณฑ์นี้ใช้งานง่าย ยืดหยุ่นในการติดตั้ง และมีชุดคำสั่งการสื่อสารและคอมพิวเตอร์ส่วนบน ทำให้สะดวกสำหรับการพัฒนาขั้นที่สองและคุ้มต้นทุนสูง
ส่งคำถาม ดาวน์โหลด PDF
รายละเอียดสินค้า
การควบคุมความสูงของโดรนและการหลีกเลี่ยงสิ่งกีดขวาง
การหลีกเลี่ยงอุปสรรคของหุ่นยนต์
ม่านแสงเกรดอุตสาหกรรม
การหลีกเลี่ยงสิ่งกีดขวาง AGV/UAV
การวัดความเร็วสูงและการตรวจสอบความปลอดภัยในด้านการขนส่งและระบบอัตโนมัติทางอุตสาหกรรม
การหลีกเลี่ยงอุปสรรคของหุ่นยนต์
ม่านแสงเกรดอุตสาหกรรม
การหลีกเลี่ยงสิ่งกีดขวาง AGV/UAV
การวัดความเร็วสูงและการตรวจสอบความปลอดภัยในด้านการขนส่งและระบบอัตโนมัติทางอุตสาหกรรม
พารามิเตอร์โดยละเอียดของผลิตภัณฑ์
| หมายเลขคำสั่งซื้อ | แบบอย่าง | STA-B50X |
| 1 | ตั้งแต่ | 0.03-12 ม. (การสะท้อนแสง 10%), 0.03-50 ม. (การสะท้อนแสง 90%) |
| 2 | หลุมช่วง | 3ซม |
| 2 | ช่วงความถี่ | 500เฮิร์ต |
| 3 | ความแม่นยำตั้งแต่ | ±3ซม.(0.2~6ม.), 1%(≥6ม.) |
| 4 | ความแม่นยำในการทำซ้ำ | ±10มม |
|
|
อัตราส่วนความละเอียด | 1 มม |
| 5 | ความต้านทานต่อแสงจากสิ่งแวดล้อม | 100,000 ลักซ์ |
| 6 | ความยาวคลื่นเลเซอร์ | 905 นาโนเมตร |
| 7 | ระดับเลเซอร์ | คลาส 1 |
| 8 | มุมของสนาม | 1.7° |
| 9 | ระบุความยาวคลื่นเลเซอร์ | ไม่มี |
| 10 | ระบุระดับเลเซอร์ | ไม่มี |
| 11 | แรงดันไฟฟ้าขาเข้า | 3.3-5V |
| 12 | จุดพีคปัจจุบัน | 120mA |
| 13 | กระแสไฟฟ้าเฉลี่ย | 80mA |
| 14 | การใช้พลังงานโดยเฉลี่ย | 0.4W |
| 15 | โหมดการสื่อสาร | UART TTL / IIC |
| 16 | ระดับการป้องกัน | ไม่มี |
| 17 | ขนาด (ยาว x กว้าง x สูง) | 18.7x11.8x13.3มม |
| 18 | น้ำหนัก | 2ก |
| 19 | อุณหภูมิในการทำงาน | -30°C~+65°C |
| 20 | ข้อมูลจำเพาะของสายเคเบิล | ขั้วต่อ 4 พิน 1.25 มม., สายหลวมกระป๋อง 10 ซม |
| 21 | ขอบเขตการปรับแต่ง | รองรับการปรับแต่งโครงสร้างภายนอก แรงดันไฟฟ้าอินพุต และโปรโตคอลเอาท์พุต |
คำจำกัดความของพิน
|
||
| เข็มหมุด | กำหนด/สีลวด | อธิบาย |
| 1 | เท็กซัส (สีเหลือง) | รับ |
| 2 | RX (สีเขียว) | เท็กซัส |
| 3 | 3.3-5V (สีแดง) | แหล่งจ่ายไฟ + |
| 4 | GND (สีดำ) | แหล่งจ่ายไฟ - |
ขนาดโมดูล
ลักษณะการวัดช่วง
เนื่องจากแหล่งกำเนิดแสงในการตรวจจับมีมุมที่แตกต่างกัน เพื่อให้ได้ค่าระยะทางที่แม่นยำระหว่างการวัดจริง จึงจำเป็นต้องมีพื้นที่ผิวของวัตถุที่วัดมากกว่าเส้นผ่านศูนย์กลางของจุดแสงที่ระยะนี้
เส้นผ่านศูนย์กลางลำแสงของ STA-B22A ที่ระยะต่างๆ แสดงอยู่ในตารางต่อไปนี้:
เส้นผ่านศูนย์กลางลำแสงของ STA-B22A ที่ระยะต่างๆ แสดงอยู่ในตารางต่อไปนี้:
| ระยะทาง | 1ม | 2ม | 5ม | 10ม | 20ม |
| เส้นผ่านศูนย์กลางจุด | 6ซม | 60ซม | 30ซม | 60ซม | 1.2ม |
โปรโตคอล
อินเตอร์เฟซการสื่อสาร
| ยูอาร์ที | |
| อัตราเริ่มต้น | 46, 608 (ปรับได้) |
| บิตข้อมูล | 8 |
| หยุดสักหน่อย | 1 |
| เช็คเลขคู่ | ไม่มี |
รูปแบบเอาต์พุต
อินพุตและเอาต์พุตของผลิตภัณฑ์นี้อยู่ในโหมด little-endian 16 บิต
| ส่วนหัวของเฟรม | ระยะทางคือสองไบต์ | ตรวจสอบบิต | |
| 5ซี | 02 | 11 | อีซี |
เอาต์พุตไบต์
5C: ส่วนหัวของเฟรมคงที่ขนาด 1 ไบต์
02 11: ค่าระยะทางสองไบต์ระบุว่าระยะทางที่วัดได้คือ 4354 มม. โหมด little-end ช่วง 0-65535 และเอาต์พุต 20000 เมื่อไม่สามารถวัดได้
EC: ตรวจสอบบิตไบต์ จากไบต์ที่สอง 02 ถึงไบต์ที่สองสุดท้าย 11 รวมและย้อนกลับ
02 11: ค่าระยะทางสองไบต์ระบุว่าระยะทางที่วัดได้คือ 4354 มม. โหมด little-end ช่วง 0-65535 และเอาต์พุต 20000 เมื่อไม่สามารถวัดได้
EC: ตรวจสอบบิตไบต์ จากไบต์ที่สอง 02 ถึงไบต์ที่สองสุดท้าย 11 รวมและย้อนกลับ
คำสั่ง UART
| หมายเลขคำสั่งซื้อ | คำอธิบายการทำงาน | ขึ้น | ลง | หมายเหตุ |
| 1 | อ่านหมายเลขซีเรียลของผลิตภัณฑ์ | 5A 0D 02 0D OD เช็คซัม | 5A 8D 02 10 01 เช็คซัม | 10 01 ระบุว่าหมายเลขซีเรียลของผลิตภัณฑ์คือ 272: โหมดสิ้นสุดขนาดเล็ก และหมายเลขซีเรียลของผลิตภัณฑ์ที่แสดงบนคอมพิวเตอร์ส่วนบนคือ: S00272 (S ถูกเพิ่มไว้หน้าหมายเลข 5 หลัก) |
| 2 | อ่านหมายเลขเวอร์ชันซอฟต์แวร์ | 5A 16 02 16 16 เช็คซัม | 5A 96 02 03 02 เช็คซัม | 03 02 ระบุว่าหมายเลขเวอร์ชันซอฟต์แวร์ผลิตภัณฑ์คือ V2.3: โหมด little-endian, 02 หมายถึง 2, 03 หมายถึง 3 และเพิ่มจุด (.) ไว้ตรงกลาง |
| 3 | แก้ไขอัตรารับส่งข้อมูล | 5A 06 02 80 04 เช็คซัม | 5A 86 02 80 04 เช็คซัม | 60 00(9600)C0 00( 19200)80 01(38400)80 04( 115200)00 09(230400)00 0A(256000)00 12(460800)ไม่รองรับอัตราการส่งข้อมูลอื่นๆ |
ฟังก์ชั่นการตรวจสอบ: ไบต์การตรวจสอบข้างต้นทั้งหมดใช้ฟังก์ชันการตรวจสอบนี้
เริ่มต้นจากไบต์ที่สองและสิ้นสุดที่ไบต์ที่สองถึงไบต์สุดท้าย รวมและกลับด้าน
uint8_t Check_Sum (uint8_t * _pbuff, uint16 t cmdLen)
{
uint8_t cmd_sum=0;
uint16_t ฉัน;
สำหรับ(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
กลับ cmd_sum;
}
เริ่มต้นจากไบต์ที่สองและสิ้นสุดที่ไบต์ที่สองถึงไบต์สุดท้าย รวมและกลับด้าน
uint8_t Check_Sum (uint8_t * _pbuff, uint16 t cmdLen)
{
uint8_t cmd_sum=0;
uint16_t ฉัน;
สำหรับ(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
กลับ cmd_sum;
}
ทดสอบด่วน
รายการวัสดุทดสอบ: บอร์ดอะแดปเตอร์ TTL เป็น USB, แหล่งจ่ายไฟ 5V (แบตเตอรี่, ธนาคารพลังงาน, สามารถใช้พอร์ต USB ของคอมพิวเตอร์), คอมพิวเตอร์ส่วนบน/ผู้ช่วยพอร์ตอนุกรม หลังจากเชื่อมต่อ STA-B50X อย่างถูกต้องแล้ว ให้เลือกอัตรารับส่งข้อมูลแล้วคลิกตกลงเพื่อดูข้อมูลที่ต้องการบนคอมพิวเตอร์ส่วนบน

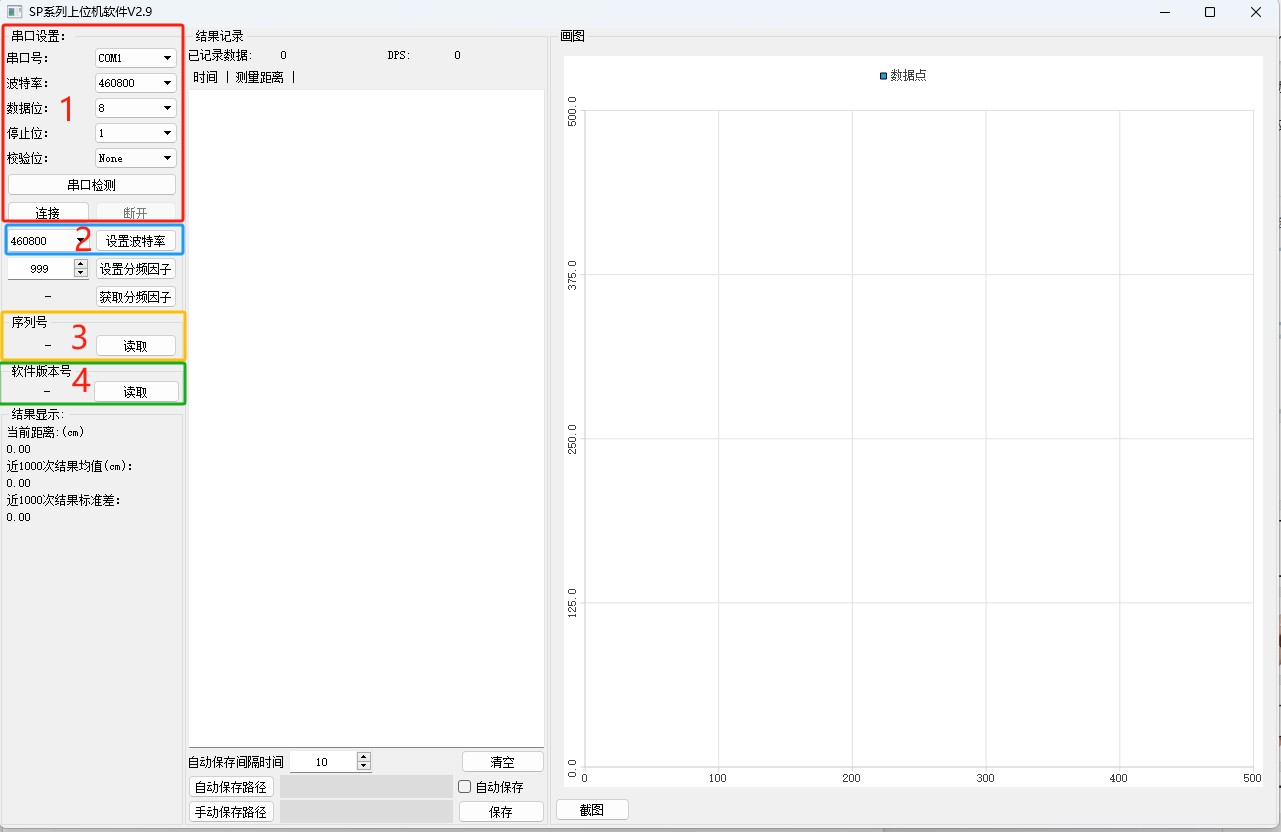

คอมพิวเตอร์ส่วนบนมีดังนี้:
อินพุตและเอาต์พุตของผลิตภัณฑ์นี้อยู่ในโหมด little-endian 16 บิต
ภูมิภาค 2: ตั้งค่าอัตรารับส่งข้อมูล
ภูมิภาคที่ 3: อ่านหมายเลขซีเรียลของผลิตภัณฑ์
ภูมิภาคที่ 4: อ่านหมายเลขเวอร์ชันซอฟต์แวร์
คอมพิวเตอร์ส่วนบนมีดังนี้:
อินพุตและเอาต์พุตของผลิตภัณฑ์นี้อยู่ในโหมด little-endian 16 บิต
ภูมิภาค 2: ตั้งค่าอัตรารับส่งข้อมูล
ภูมิภาคที่ 3: อ่านหมายเลขซีเรียลของผลิตภัณฑ์
ภูมิภาคที่ 4: อ่านหมายเลขเวอร์ชันซอฟต์แวร์
ใช้ข้อควรระวัง
- ผลิตภัณฑ์ไม่มีการเชื่อมต่อแบบย้อนกลับและการป้องกันแรงดันไฟฟ้าเกิน กรุณาจ่ายไฟและเชื่อมต่ออย่างถูกต้องตามหนังสือข้อมูลจำเพาะ
- เลเซอร์ของผลิตภัณฑ์คือ Class1 อย่ามองที่เลนส์โดยตรงหลังจากเปิดเครื่อง
-เมื่อใช้ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น แนะนำให้เพิ่มกระจกสีแดงหรือแผงอะคริลิก (ความโปร่งใสของแถบ 905 นาโนเมตรไม่น้อยกว่า 85%) ด้านนอกเลนส์ของผลิตภัณฑ์
-เมื่อสัมผัสผลิตภัณฑ์กรุณาสวมถุงมือป้องกันไฟฟ้าสถิตย์เพื่อหลีกเลี่ยงความล้มเหลวของผลิตภัณฑ์
- ผลิตภัณฑ์อาจล้มเหลวเมื่อทำการวัดวัตถุที่มีการสะท้อนแสงสูง (เช่น เทป 3M) และกระจก
อัพเดตเรซูเม่ของคุณ
- เลเซอร์ของผลิตภัณฑ์คือ Class1 อย่ามองที่เลนส์โดยตรงหลังจากเปิดเครื่อง
-เมื่อใช้ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น แนะนำให้เพิ่มกระจกสีแดงหรือแผงอะคริลิก (ความโปร่งใสของแถบ 905 นาโนเมตรไม่น้อยกว่า 85%) ด้านนอกเลนส์ของผลิตภัณฑ์
-เมื่อสัมผัสผลิตภัณฑ์กรุณาสวมถุงมือป้องกันไฟฟ้าสถิตย์เพื่อหลีกเลี่ยงความล้มเหลวของผลิตภัณฑ์
- ผลิตภัณฑ์อาจล้มเหลวเมื่อทำการวัดวัตถุที่มีการสะท้อนแสงสูง (เช่น เทป 3M) และกระจก
อัพเดตเรซูเม่ของคุณ
| ฉบับเอกสารประกอบ | เวลารีเฟรช | อัปเดตเนื้อหา |
| เวอร์ชัน 1.0 | 24/12/30 | ตามรูปแบบการออกแบบปัจจุบันมีการจัดฉบับพิมพ์ครั้งแรก |
หมายเหตุ: หากมีการอัปเดตเวอร์ชันใด ๆ จะไม่มีการแจ้งให้ทราบเพิ่มเติม ทั้งนี้ขึ้นอยู่กับผลิตภัณฑ์
