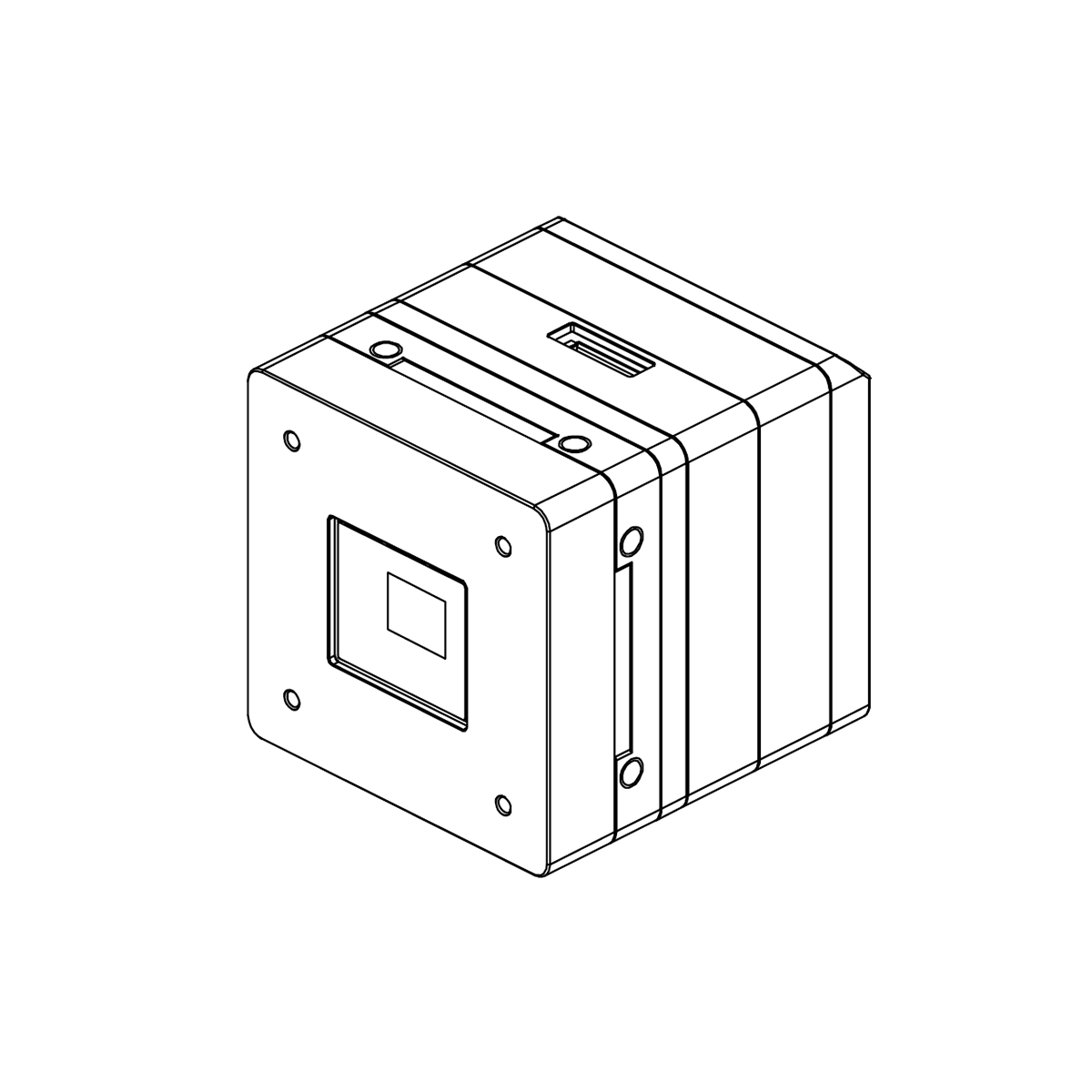

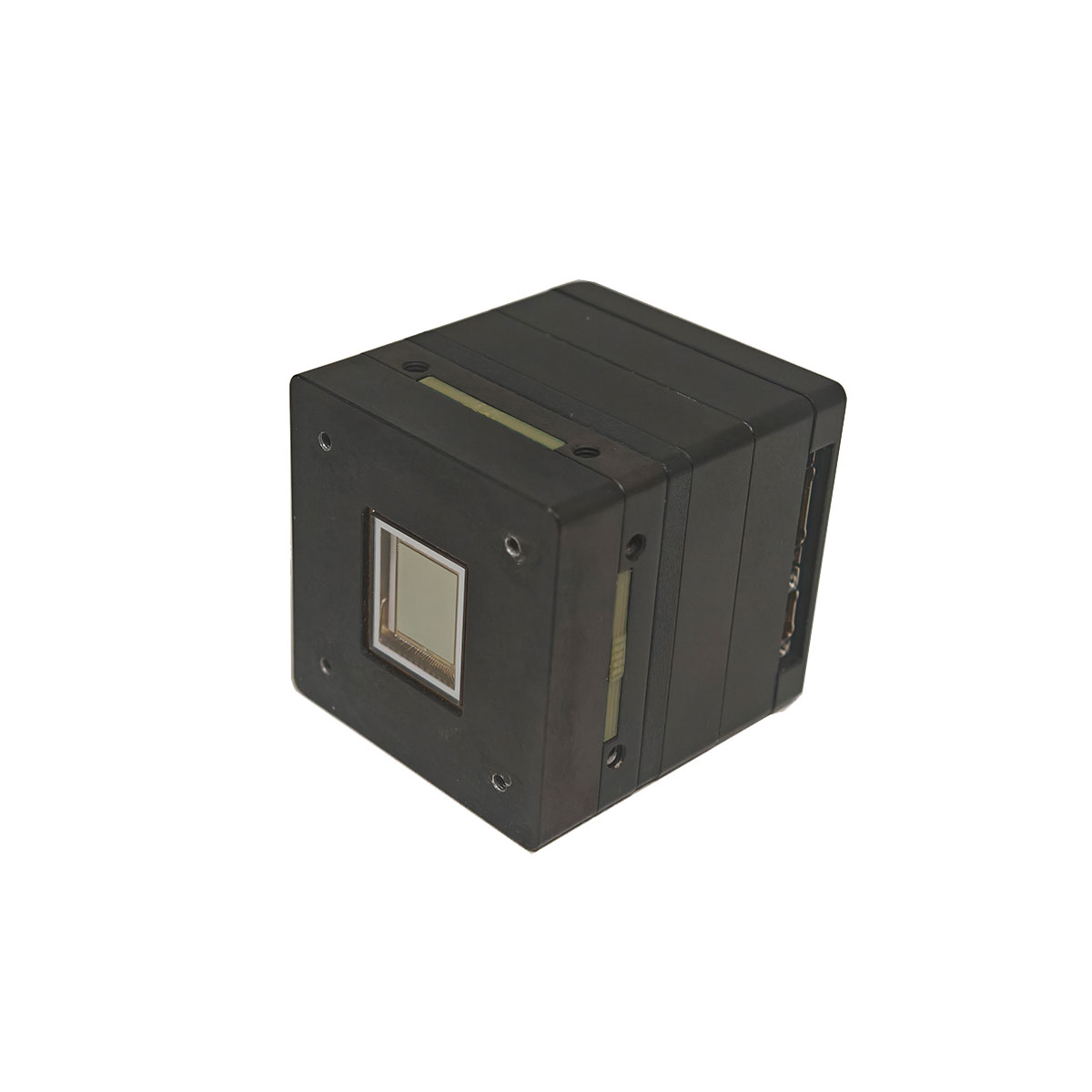

กล้อง SWIR InGaAs ขนาดเล็ก 640×512
โมดูลการถ่ายภาพอินฟราเรดประเภทมินิ STA-G640SW-IGA มีพื้นฐานมาจากเครื่องตรวจจับอินฟราเรดขนาด 640×512 SW และเข้ากันได้กับเครื่องตรวจจับ IR ประเภทที่คล้ายกันส่วนใหญ่ สามารถเปลี่ยนรังสีอินฟราเรดให้เป็นภาพที่มองเห็นได้ ฟังก์ชันและอินเทอร์เฟซที่หลากหลาย ขนาดกะทัดรัด และการใช้พลังงานต่ำ ทำให้ง่ายต่อการใช้งานสำหรับการรวมระบบและการพัฒนาขั้นที่สอง มันถูกนำไปใช้ในการใช้งานต่างๆ ด้านการรักษาความปลอดภัยและการเฝ้าระวัง การตระเวนชายแดน โหลด UAV และการวิจัยและพัฒนา
ส่งคำถาม
รายละเอียดสินค้า
คุณสมบัติหลักและข้อมูลจำเพาะมีดังนี้
| แบบอย่าง | STA-G640SW-ไอจีเอ |
| ความละเอียดของภาพ | 640×512 |
| ขนาดสนาม | 15um |
| ช่วงสเปกตรัม | 0.8~1.7 ไมโครเมตร |
| ขนาด | 40 มม.×40 มม.×43.1 มม |
| น้ำหนัก | ≤ 0.3กก |
| อัตราเฟรมของเอาต์พุตภาพ | 50 เฮิรตซ์ (ค่าเริ่มต้น) |
| อินเทอร์เฟซเอาต์พุตวิดีโอ | Camera Link/SDI (ดิจิทัล) และอื่นๆ สามารถปรับแต่งได้ |
| ประเภทเอาต์พุตภาพ | เลือกได้ 8 บิต (ค่าเริ่มต้น) หรือ 14 บิต |
| การใช้พลังงาน | ≤5W (สถานะคงที่) |
| ขั้วภาพ | สีขาวร้อน / สีดำร้อน / สีหลอก |
| การปรับปรุงรายละเอียดดิจิทัล | |
| การเพิ่มความคมชัดของภาพ | |
| การกรองภาพและการลดสัญญาณรบกวน | |
| บูรณาการภาพ | การปรับเปลี่ยนอัตโนมัติ/ด้วยตนเองตามเวลาการรวม |
| การซิงค์ภายในหรือการซิงค์ภายนอก | |
| NUC เดี่ยวและสองจุดสามารถแก้ไขพารามิเตอร์การแก้ไขได้ | |
| การเปลี่ยนพิกเซลตายอัตโนมัติ / แมนนวล | |
| ให้ภาพทดสอบ เช่น การไล่ระดับสีระดับสีเทา เป้าหมายแถบ และกระดานหมากรุก | |
| การโรลโอเวอร์ภาพ การมิเรอร์ การหยุดภาพ และการซูมแบบดิจิตอล | |
| การซ้อนทับ/การลบ Crosshair | |
| อุณหภูมิในการทำงาน | -40~+60℃ |
| อุณหภูมิในการจัดเก็บ | -55~+70℃ |
| ความชื้น | 0%~80%RH |
| อินเทอร์เฟซและแหล่งจ่ายไฟ | |
| เอาท์พุทวิดีโอดิจิตอล | CameraLink@8bit/CameraLink@14bit, SDI |
| เอาต์พุตวิดีโอ SDI | 720P@50Hz ความละเอียดการแสดงผลที่มีประสิทธิภาพ 640 × 512 |
| อินเตอร์เฟซการสื่อสาร | RS422 |
| การซิงค์ภายนอก | RS422 |
| พาวเวอร์ซัพพลาย | 12V DC (ระบุ) |
หมายเหตุ: กล้อง SWIR สามารถปรับแต่งได้ หากจำเป็นต้องปรับพารามิเตอร์ โปรดติดต่อทีมงาน Jioptics
คุณสมบัติ
การกำหนดเอาต์พุตรูปภาพ
การกำหนดเอาต์พุตรูปภาพ
โมดูลนี้มีคุณสมบัติของการเกตออนไลน์บนภาพ IR แบบเรียลไทม์และภาพทดสอบ อินเทอร์เฟซวิดีโอแอนะล็อกและดิจิทัลมีการเปลี่ยนแปลงพร้อมกันกับเกตเอาท์พุตภาพ คุณสมบัตินี้ยังสามารถปรับแต่งได้

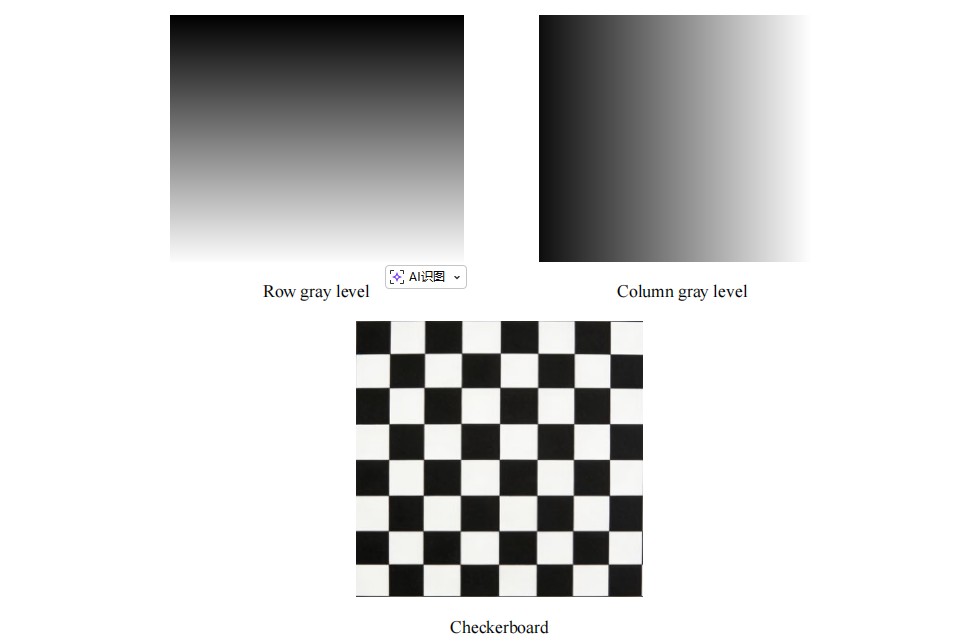

รูปภาพทดสอบมี 7 ประเภท รวมถึงระดับสีเทาของแถวและแผนที่แบบไดนามิก ระดับสีเทาของคอลัมน์และแผนที่แบบไดนามิก เป้าหมายแถว 5 สี่เหลี่ยมจัตุรัสและแผนที่แบบไดนามิก เป้าหมายคอลัมน์ 5 สี่เหลี่ยมจัตุรัสและแผนที่แบบไดนามิก และกระดานหมากรุก
อินเทอร์เฟซทางไฟฟ้า
คำจำกัดความของตัวเชื่อมต่อ
คำจำกัดความของตัวเชื่อมต่อ
คำจำกัดความของตัวเชื่อมต่อและคำแนะนำในการเดินสายไฟมีดังต่อไปนี้
1) ประเภทชื่อ: J63A-2F2-025-231-TH, ตัวเชื่อมต่อที่ตรงกัน: J63A-212-025-161-JC1. คำจำกัดความดังต่อไปนี้
1) ประเภทชื่อ: J63A-2F2-025-231-TH, ตัวเชื่อมต่อที่ตรงกัน: J63A-212-025-161-JC1. คำจำกัดความดังต่อไปนี้
| เข็มหมุด | สัญญาณ | ข้อควรระวัง | หมายเหตุ |
| 1 | จีเอ็นดี |
|
จีเอ็นดี |
| 13 | จีเอ็นดี | ||
| 25 | จีเอ็นดี | ||
| 8 | CL_X3_P | คู่บิด | ลิงค์กล้องช่อง 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | คู่บิด | ลิงค์กล้อง CLK |
| 21 | CL_ XCLK _N | ||
| 10 | CL_X2_P | คู่บิด | ลิงค์กล้องช่อง 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | คู่บิด | ลิงค์กล้องช่อง 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | คู่บิด | ลิงค์กล้องช่อง 0 |
| 24 | CL_X0_N | ||
| 2 | เอ็นซี | เอ็นซี |
|
| 14 | เอ็นซี | เอ็นซี |
|
| 3 | เอ็นซี | เอ็นซี |
|
| 15 | เอ็นซี | เอ็นซี |
|
| 4 | เอ็นซี | เอ็นซี |
|
| 16 | เอ็นซี | เอ็นซี |
|
| 5 | เอ็นซี | เอ็นซี |
|
| 17 | เอ็นซี | เอ็นซี |
|
| 6 | เอ็นซี | เอ็นซี |
|
| 18 | เอ็นซี | เอ็นซี |
|
| 7 | เอ็นซี | เอ็นซี |
|
| 19 | เอ็นซี | เอ็นซี |
|
2) พิมพ์ชื่อ: J63A-2F2-015-231-TH, ตัวเชื่อมต่อที่ตรงกัน: J63A-212-015-161-JC1. คำจำกัดความดังต่อไปนี้
| เข็มหมุด | สัญญาณ | ข้อควรระวัง | หมายเหตุ |
| 1 | พีจีเอ็นดี | คู่บิด | พีจีเอ็นดี |
| 2 | พีจีเอ็นดี | ||
| 4 | กำลังไฟ_12V | พาวเวอร์+ | |
| 11 | กำลังไฟ_12V | ||
| 9 | สำรอง -PGND | คู่บิด | จอง |
| 10 | สำรอง -POWER_ 12V | ||
| 3 | Esync_422เอาท์พุต+ | คู่บิด | ซิงค์ภายนอก 422 เอาต์พุต |
| 12 | Esync_422Output- | ||
| 5 | Esync_422อินพุต+ | คู่บิด | ซิงค์ภายนอก, อินพุต 422 |
| 14 | Esync_422Input- | ||
| 6 | RS422 TXD- | คู่บิด | เอาต์พุต IR RS422 |
| 13 | RS422TXD+ | ||
| 8 | RS422 RXD- | คู่บิด | อินพุท IR RS422 |
| 15 | RS422 RXD+ | ||
| 7 | จีเอ็นดี | เอ็นซี |
|
3) ขั้วต่อ SDI: PP5, ประเภทชื่อ: MMCX_KWHD คำจำกัดความดังต่อไปนี้
| เข็มหมุด | สัญญาณ | หมายเหตุ |
| 1 | เอสดีไอ | สัญญาณ |
| 2 、3 、4 、5 | การประชุมใหญ่สามัญ | จีเอ็นดี |

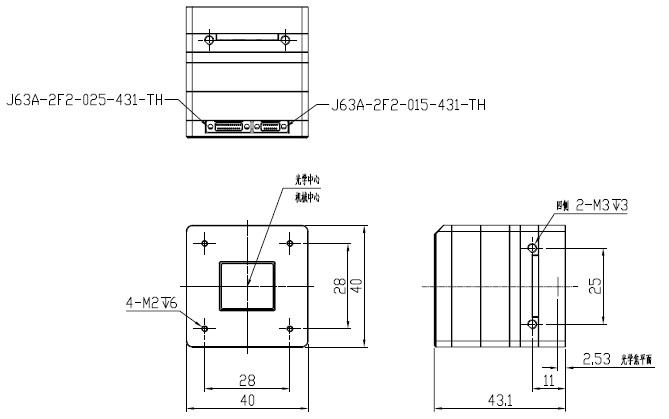

ขนาด
รวมกล้อง
| SW เครื่องตรวจจับอินฟราเรด | อย่างละ 1 อัน |
| บอร์ดพอร์ตภายนอก | 1 ชิ้น |
| คณะกรรมการดีบี | 1 ชิ้น |
| คณะกรรมการโฆษณา | 1 ชิ้น |
| บอร์ดอินเทอร์เฟซเครื่องตรวจจับ | 1 ชิ้น |
| สายเชื่อมต่อภายใน | 1 ชุด |
