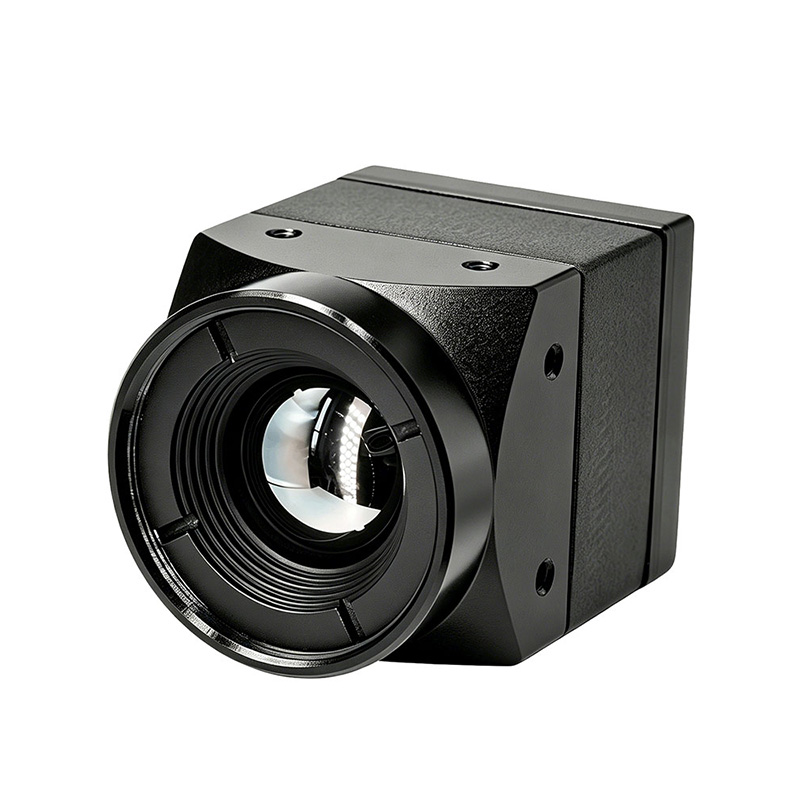

กล้องถ่ายภาพความร้อนเลนส์ 640x512 9.1 มม. สำหรับ FPV Drone

ซีรีส์ STA-IR640-M เป็นโมดูลภาพอินฟราเรดไม่มีการระบายความร้อนประสิทธิภาพสูง มีให้เลือกหลายเลนส์ รวมถึง 4.1 มม. 6.9 มม. 9.1 มม. และ 13 มม. มาพร้อมกับเครื่องตรวจจับอินฟราเรดแพ็คเกจ WLP อัตราเฟรมสูง 12μm และชิป ISP อินฟราเรดรุ่นที่ 2 ที่พัฒนาขึ้นเอง ทำให้มอบประสิทธิภาพการถ่ายภาพที่โดดเด่นพร้อมความคุ้มทุนโดยรวมที่เหมาะสมที่สุด

ส่งคำถาม

รายละเอียดสินค้า

ด้วยขนาดที่กะทัดรัด น้ำหนักเบา และการใช้พลังงานต่ำ โมดูลนี้จึงตรงตามข้อกำหนดการใช้งานน้ำหนักเบา SWaP (ขนาด น้ำหนัก กำลัง) อย่างสมบูรณ์

นำมาใช้กับอัลกอริธึมการถ่ายภาพอัจฉริยะขั้นสูงทั่วทั้งซีรีส์ ช่วยให้มั่นใจได้ว่าเอาต์พุตภาพที่ราบรื่นและปราศจากการกระวนกระวายใจ นำเสนอภาพอินฟราเรดที่เสถียรพร้อมรายละเอียดที่ละเอียดและเลเยอร์ที่แตกต่างกัน ในขณะเดียวกัน มันถูกรวมเข้ากับอินเทอร์เฟซดิจิทัลมาตรฐานหลายตัว ซึ่งนำเสนอความเข้ากันได้ที่แข็งแกร่งเพื่อเชื่อมต่อกับแพลตฟอร์มฮาร์ดแวร์ประมวลผลอัจฉริยะต่างๆ ได้อย่างยืดหยุ่น

คุณสมบัติผลิตภัณฑ์

⚫ อัตราเฟรมสูง
⚫ อัลกอริธึมแบบไม่ใช้ชัตเตอร์มาตรฐาน
➡ การแสดงภาพคุณภาพสูง
➡ ประสิทธิภาพต้นทุนที่สูงขึ้น

สถานการณ์การใช้งาน

ค้นหา UAV: พ็อดตาแมว
ขั้วแบบพกพา: อุปกรณ์พกพากลางแจ้ง, การมองเห็นตอนกลางคืนของหมวกกันน็อค
➡ การตรวจสอบความปลอดภัย/อัคคีภัย: การตรวจสอบทางอุตสาหกรรม, การสแกนปริมณฑล, หุ่นยนต์ตรวจสอบ, ไฟไหม้ คำเตือน, หมวกกันน็อคดับเพลิง.
➡ การบูรณาการอัจฉริยะ: ระบบช่วยเหลือในการขับขี่, เครื่องใช้ในบ้านอัจฉริยะ

พารามิเตอร์เลนส์

รูปแบบอาร์เรย์	E.F.L./F#	ประเภทโฟกัส	FOV (ส×ส)	ไอเอฟโอวี
640×512	4. 1 มม. F1 .2	ระบายความร้อน	100° ×82°	2 .93ม.ราด
	6.9 มม.F1 .0		62.9° ×50 .4°	1.74mrad
	9. 1 มม.F1 .0		48. 1 °×38 .4 °	1.32mrad
	13มม.F1.2		33.5° ×26.9°	0.92mrad
	25มม.F1 .2		17.5° × 14°	0.48 ม.ราด
	45 มม.F1 .2		9.7° ×7.8°	0.27mrad

หมายเหตุ: สามารถปรับแต่งโครงสร้างการติดตั้งเลนส์และกล้องได้

ข้อมูลจำเพาะของผลิตภัณฑ์

ดัชนีประสิทธิภาพ	STA-IR640-M
ประเภทเครื่องตรวจจับ	VOx IRFPA ที่ไม่มีการระบายความร้อน
ปณิธาน	640×512
สนามพิกเซล	12μm
อัตราเฟรม	50เฮิร์ต
ช่วงสเปกตรัม	8~ 14ไมโครเมตร
สุทธิ	≤40mK@25℃ , เอฟ # 1.0
การปรับภาพ
การปรับความสว่างและความคมชัด	คู่มือ/อัตโนมัติ
ขั้ว	ดำร้อน/ขาวร้อน
จานสี	สนับสนุน (1)
การประมวลผลภาพ	อัลกอริธึมการควบคุมอุณหภูมิ (ไม่มี TEC)
	ดีเอ็นอาร์
	ดีดีอี
	การทำให้เท่าเทียมกันของฮิสโตแกรม
กระจกเงาภาพ	ซ้าย-ขวา/ขึ้น-ลง/แนวทแยง
การซิงค์ภายนอก	10 ~ 50Hz, ทริกเกอร์ขอบที่เพิ่มขึ้น	ไม่มี
พาวเวอร์ซัพพลาย(2)
ช่วงพาวเวอร์ซัพพลาย	5~ 12VDC
การใช้พลังงานทั่วไปที่ 25 ℃	≤0.50วัตต์	≤0.40วัตต์
อินเทอร์เฟซ(2)
วีดีโอ	ยูเอสบี
	ซีวีบีเอส
	MIPI 2 เลน
อินเทอร์เฟซการสื่อสารแบบอนุกรม	ยูอาร์ที
คุณสมบัติทางกายภาพ (ไม่มีเลนส์และส่วนประกอบส่วนขยาย)
น้ำหนัก	8ก
ขนาด	21มม. × 21มม
การปรับตัวด้านสิ่งแวดล้อม
ช่วงอุณหภูมิในการทำงาน	-40°C ~ + 80°C(-20°C ~ + 60°สำหรับฟังก์ชันเรดิโอเมตริก)
ช่วงอุณหภูมิในการจัดเก็บ	-45°C ~+85°C
ความชื้น	5~ 95% ไม่มีการควบแน่น
การสั่นสะเทือน(3)	6 .06g การสั่นสะเทือนแบบสุ่ม แกนทั้งหมด
โช๊ค(3)	8 0 , 4 ms, คลื่นฟันเลื่อยขอบท้าย, 3 แกน 6 ทิศทาง

บันทึก:
(1) ข้อมูลจำเพาะของแหล่งจ่ายไฟและอินเทอร์เฟซใช้กับการกำหนดค่ามาตรฐานของโรงงานเท่านั้น และไม่สามารถใช้ได้กับส่วนประกอบเพิ่มเติม สำหรับฟังก์ชั่นโดยละเอียดของส่วนประกอบเพิ่มเติม โปรดดูคู่มือผู้ใช้สำหรับส่วนประกอบเพิ่มเติม

(2) มีส่วนประกอบเพิ่มเติมแบบกำหนดเองตามคำขอ คุณสามารถติดต่อเราเพื่อปรับแต่งส่วนบุคคลได้หากจำเป็น

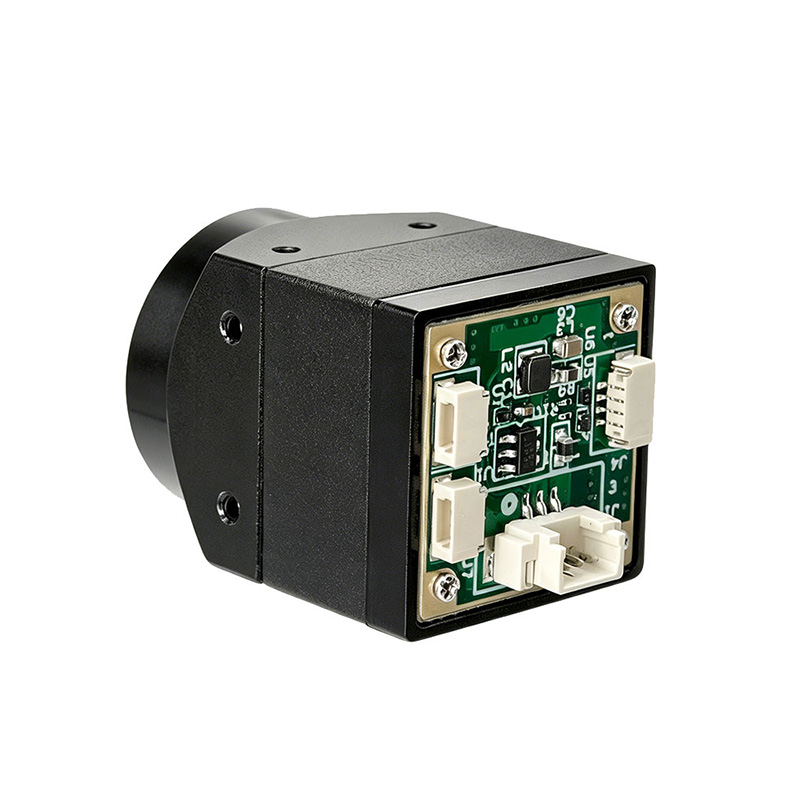

คำจำกัดความของพิน:
J1: อินเทอร์เฟซ CVBS 3 พิน

1	ซีวีบีเอส	เอาท์พุต	สัญญาณวิดีโอ CVBS
2	จีเอ็นดี	พลัง	ต่อสายดิน
3	+5-12V	พลัง	พลัง

J4: อินเทอร์เฟซ USB 4 พิน

1	+5V
2	USBDM
3	USBDP
4	จีเอ็นดี

รูปแบบเอาต์พุตวิดีโอ USB (เลือกได้ 3 รูปแบบ):

1.ยูวีซี
2. มาตรฐานการบีบอัดวิดีโอ H.264, H.264H
3. มาตรฐานการบีบอัดวิดีโอ MJPEG พร้อมอัตราบิตที่ปรับได้ตั้งแต่ 40 ถึง 16384kbps อัตราบิตสามารถปรับและปรับแต่งได้

J7,3PIN

1	UART1_TX
2	UART1_RX
3	จีเอ็นดี

J8,3PIN

1	UART0_TX
2	UART0_RX
3	จีเอ็นดี

หมายเลขตัวเชื่อมต่อ 26pin: DF56C-26S-0.3 V(51)

เข็มหมุด	คำนิยาม	ฟุนซิตัน	บันทึก
1 、2 、3 、4 、 18 、 19 、20 、21 、 22 、23 、24 、25 、26	เอ็นซี
5 、7 、9 、 11 、 13	วีดีดี	กำลังไฟเข้า	5--12V
16	RXD	คุณ rxd	3.3v
14	เท็กซัส	uart txd	3.3v
6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	MIPI_CKP
17	MIPI_CKN
