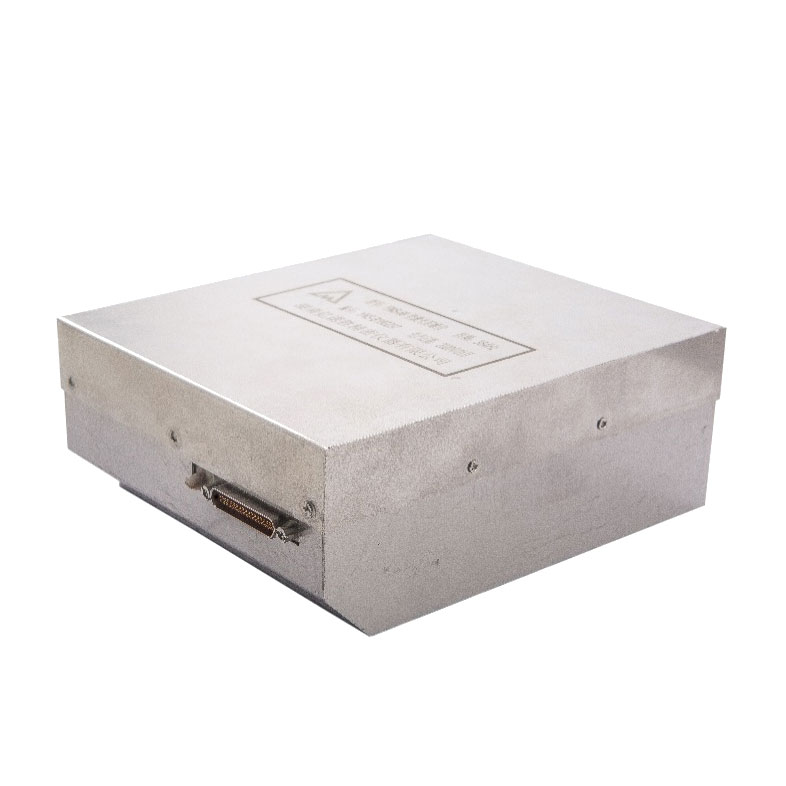

Ring Laser Gyroscope - Jio90

Ring Laser Gyroscope-JIO90 เป็นเครื่องจักรดิจิตอล Dual-Frequency ที่มีความแม่นยำสูง มันมีข้อดีของความแม่นยำสูงแหล่งจ่ายไฟที่เรียบง่ายการรวมสูงและเอาต์พุตดิจิตอล มันสามารถวัดการเคลื่อนที่เชิงมุมของคลื่นพาหะรอบแกนที่บอบบางและเอาต์พุตคลื่นสี่เหลี่ยมจัตุรัสสี่เหลี่ยมจัตุรัส มันสามารถใช้กันอย่างแพร่หลายในการรวมตำแหน่ง/การนำทางการเฝ้าระวัง/ลาดตระเวนการควบคุมอัคคีภัยและการควบคุมการบินของขีปนาวุธและจรวดพาหะของพวกเขาเครื่องบินยานพาหนะทางอากาศไร้คนขับเรือเรือยานเกราะและทุ่งนาอื่น ๆ

แบบอย่าง:JIO90-RLG

ส่งคำถาม

รายละเอียดสินค้า

Ring Laser Gyroscope - Jio90 มีให้บริการในรุ่น A, B และ C เพื่อตอบสนองความต้องการที่แตกต่างของคุณ

ฟังก์ชั่น

วัดมุมการหมุนรอบแกนที่บอบบางและส่งออกคลื่นสี่เหลี่ยมมุมฉากสองคลื่นที่มีข้อมูลการหมุน

ผลงาน

Jio50 -type Laser Gyroscope แสดงในตารางที่ 1
ตารางที่ 1 ตัวชี้วัดทางเทคนิคหลักของไจโร

หมายเลขซีเรียล	พารามิเตอร์	หน่วย	พรีเมี่ยม	เกรด A	เกรด B	เกรด C	คำพูด
1	อคติเป็นศูนย์	°/h	≤0.3				/
2	เสถียรภาพอคติ	°/h	≤1‰	≤3‰	≤4‰	≤5‰	100S, 1C
3	การทำซ้ำอคติเป็นศูนย์	°/h	≤1‰	≤2‰	≤3‰		1s
4	ค่าสัมประสิทธิ์การเดินแบบสุ่ม	° / H1 / 2	≤0.4‰	≤0.6‰	≤0.7‰	≤1‰	/
5	สเกลปัจจัย	"/ชีพจร	1.865
6	สเกลปัจจัยไม่เชิงเส้น	PPM	≤1				/
7	ความสามารถในการทำซ้ำปัจจัยสเกล	PPM	≤1				1s
8	ความไวต่อแม่เหล็ก	°/(h · gs)	≤1.5‰	≤2‰			/
9	อัตราการป้อนข้อมูลสูงสุด	°/s	≥400				/

การปรับตัวด้านสิ่งแวดล้อม

a) อุณหภูมิการทำงาน: -40 ℃ ~ + 65 ℃
b) อุณหภูมิการจัดเก็บ: -45 ℃ ~ + 85 ℃
c) การสั่นสะเทือน: ทั้งหมด 9.6 กรัม;
d) ช็อต: 30g/11ms (ครึ่งไซน์) หรือ 75g/6ms (ครึ่งไซน์);
E) ความดันต่ำ: 5,000 ม. เหนือระดับน้ำทะเล

ความถี่ (Hz)	10	100	200	300	400	500	800	2000
ความหนาแน่นสเปกตรัมพลังงาน (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6dB

แหล่งจ่ายไฟและอินเทอร์เฟซไฟฟ้า

a) แหล่งจ่ายไฟ
ประเภท: ± 5V, +15V
ข้อกำหนด: +5V - กระแส 180mA, ความเสถียร± 50mV, ระลอกคลื่น <50mV
-5V - ปัจจุบัน 60MA, ความเสถียร± 50mV, ระลอกคลื่น <50mV
+15V - ปัจจุบัน 240MA, ความเสถียร± 100mV, ระลอกคลื่น <100mV
b) การใช้พลังงาน: <6W
C) ประเภทอินเตอร์เฟสไฟฟ้า: J30JM-37ZK
d) คำจำกัดความอินเตอร์เฟส: คำจำกัดความของพินอินเทอร์เฟซไฟฟ้าแสดงในตารางที่ 2

ตารางที่ 2 ตารางคำจำกัดความอินเตอร์เฟสไฟฟ้า

เข็มหมุด หมายเลขซีเรียล	คำนิยาม	คำพูด	เข็มหมุด หมายเลขซีเรียล	คำนิยาม	คำพูด
1	NC	โมฆะ	/	/	/
2	gnd	กราวด์สัญญาณ	20	NC	โมฆะ
3	NC	โมฆะ	ยี่สิบเอ็ด	NC	โมฆะ
4	NC	โมฆะ	ยี่สิบสอง	NC	โมฆะ
5	NC	โมฆะ	ยี่สิบสาม	NC	โมฆะ
6	เก็บไว้เพื่อตัวคุณเอง	/	ยี่สิบสี่	NC	โมฆะ
7	NC	โมฆะ	25	เก็บไว้เพื่อตัวคุณเอง	/
8	เก็บไว้เพื่อตัวคุณเอง	/	26	NC	โมฆะ
9	COS	สัญญาณเอาต์พุตคลื่นสี่เหลี่ยม 2 ระดับ TTL	27	COS	สัญญาณเอาต์พุตคลื่นสี่เหลี่ยม 2 ระดับ TTL
10	gnd	กราวด์สัญญาณ	28	gnd	กราวด์สัญญาณ
11	บาป	สัญญาณเอาต์พุตคลื่นสี่เหลี่ยม 1 ระดับ TTL	29	บาป	สัญญาณเอาต์พุตคลื่นสี่เหลี่ยม 1 ระดับ TTL
12	T1	ความต้านทานแพลตตินัม 1	30	T2	ความต้านทานแพลตตินัม 2
13	T3	เทอร์โมมิเตอร์ต้านทานแพลตตินัม 3	31	T4	ความต้านทานแพลตตินัม 4
14	TCOM	4 ขั้วต่อแพลตตินัม	32	TCOM	4 ขั้วต่อแพลตตินัม
15	gnd	+5V, -5V Power Ground	33	gnd	+5V, -5V Power Ground
16	+5V	อินพุตพลังงาน	34	+5V	อินพุตพลังงาน
17	+15V	อินพุตพลังงาน	35	+15V	อินพุตพลังงาน
18	15vgnd	+15V Power Ground	36	15vgnd	+15V Power Ground
19	-5V	อินพุตพลังงาน	37	-5V	อินพุตพลังงาน
Note: The platinum resistance model is PT1000
