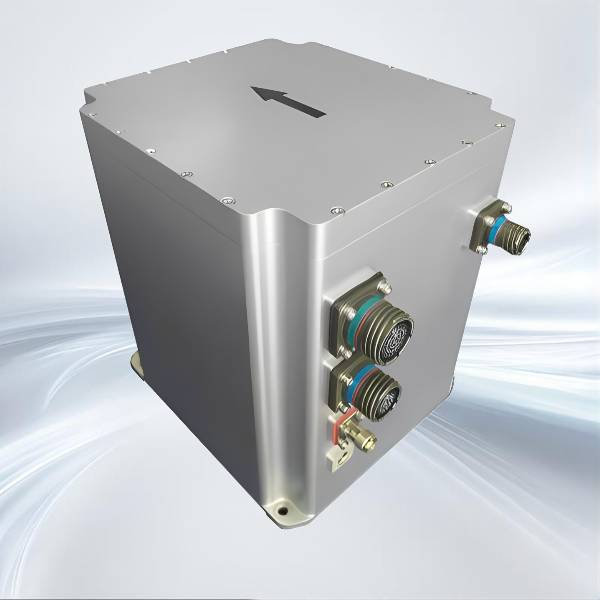

ระบบนำทางด้วยดาวเทียมไฟเบอร์ออปติก Gyroscope Fog
  • ระบบนำทางด้วยดาวเทียมไฟเบอร์ออปติก Gyroscope Fogระบบนำทางด้วยดาวเทียมไฟเบอร์ออปติก Gyroscope Fog

ระบบนำทางด้วยดาวเทียมไฟเบอร์ออปติก Gyroscope Fog

ระบบนำทางไฟเบอร์ออปติกแบบบูรณาการ JIO-F100S ประกอบด้วยไจโรสโคปไฟเบอร์ออปติกวงปิดที่มีความแม่นยำสูง มาตรวัดความเร่งแบบยืดหยุ่นควอตซ์ และบอร์ดรับ GNSS ระดับไฮเอนด์ ผ่านการหลอมรวมเซ็นเซอร์หลายตัวและคำแนะนำ การทำให้เป็นจริงของอัลกอริทึมการคำนวณทางอากาศ ให้ความแม่นยำสูง ข้อมูลทัศนคติการนำทาง ความเร็ว และตำแหน่งไปยังข้อมูลภายนอกโลก เพื่อตอบสนองความต้องการการวัดและการควบคุมที่มีความแม่นยำสูง ยินดีต้อนรับสู่การซื้อระบบนำทางด้วยดาวเทียมไฟเบอร์ออปติก Gyroscope Fog จากเรา

แบบอย่าง:JIO-F100S

ส่งคำถาม    ดาวน์โหลด PDF

รายละเอียดสินค้า


คุณสมบัติระบบนำทางด้วยดาวเทียมไฟเบอร์ออปติก Gyroscope Fog

ระบบนำทางไฟเบอร์ออปติกแบบบูรณาการ JIO-F100S ประกอบด้วยไจโรสโคปไฟเบอร์ออปติกวงปิดที่มีความแม่นยำสูง มาตรวัดความเร่งแบบยืดหยุ่นควอตซ์ และบอร์ดรับ GNSS ระดับไฮเอนด์ ผ่านการหลอมรวมเซ็นเซอร์หลายตัวและคำแนะนำ การทำให้เป็นจริงของอัลกอริทึมการคำนวณทางอากาศ ให้ความแม่นยำสูง ข้อมูลทัศนคติการนำทาง ความเร็ว และตำแหน่งไปยังข้อมูลภายนอกโลก เพื่อตอบสนองความต้องการการวัดและการควบคุมที่มีความแม่นยำสูง

การติดตั้งไจโรสโคปไฟเบอร์ออปติกของ JIOPTICS เพื่อให้ง่ายต่อการรวมความยืดหยุ่น และชุดเครื่องมือสำหรับนักพัฒนาของเราเพื่อสร้างต้นแบบอย่างรวดเร็ว ไม่เพียงแต่ตอบสนองข้อกำหนดเฉพาะเท่านั้น แต่ยังให้ประสิทธิภาพคุณภาพสูงตรงตามความต้องการของผู้ใช้ปลายทางอีกด้วย

บริการของเรา

JIOPTICS เป็นทีมงานมืออาชีพและมีประสิทธิภาพ ให้บริการ OEM/ODM สำหรับคุณ ติดต่อเราเพื่อปรับแต่งไจโรสโคปใยแก้วนำแสงพิเศษของคุณ

คุณสมบัติของสินค้า

- ความแม่นยำระดับการนำทาง 0.8 นาโนเมตร/ชม
- การเลือกหลายโหมด โหมดยานพาหนะ/โหมดเครื่องบิน
- การปรับตั้งเริ่มต้นแบบคงที่ 3 นาที / การปรับตั้งฐานเริ่มต้นแบบสั่น 8 นาที
- ตรวจสอบข้อผิดพลาดด้วยตนเอง
- อินเทอร์เฟซที่หลากหลาย รองรับ RS232, RS422, CAN และอินเทอร์เฟซมาตรฐานอื่นๆ
- ความน่าเชื่อถือสูง

สถานการณ์การใช้งาน

- ระบบขุดอัจฉริยะในพื้นที่เหมืองแร่
- การนำทางเฉื่อยพื้นฐานสำหรับ UAV ขนาดใหญ่
- เข็มทิศทางทะเล
- การวางแนวปืนอัตตาจร
- ตำแหน่งและทิศทางของยานพาหนะ
- การวัดด้วยมือถือที่มีความแม่นยำสูง
- แพลตฟอร์มที่มีความแม่นยำสูงและมีเสถียรภาพ

ลักษณะไฟฟ้า

-Dไฟฟ้าแหล่งจ่ายไฟ: 24V DC (ค่าปกติ)
- กำลังไฟ: 1.5W (ค่าสูงสุด)
- ระลอกคลื่น: 100mv (ค่าสูงสุด)

ลักษณะไฟฟ้า

- แหล่งจ่ายไฟ: 24~36V DC (ประเภท)
- กำลังไฟ: 30W (สูงสุด)

มิติทางกล



พารามิเตอร์ทางเทคนิค

คุณลักษณะ
พารามิเตอร์
ดัชนี
ดำรงตำแหน่ง
คอมโบมาตรวัดระยะทาง
0.001D (D คือระยะทาง)
การรวม GNSS
1.2ม
ความเฉื่อยบริสุทธิ์
0.8 นาโนเมตร/ชม
ความแม่นยำของทัศนคติ
การจัดตำแหน่งเริ่มต้น
0.003°
ทัศนคติถือ
(ปิดใช้งาน GNSS, ความเฉื่อยบริสุทธิ์)
0.002°/10นาทีï¼RMSï¼
พลังชั่วคราว
¤100W (
ความแม่นยำของหัวเรื่อง
ตนเองแสวงหาทางเหนือ
0.05°×sec(Lati) โดยที่ Lati หมายถึงละติจูด (RMS)
ถือหัวเรื่อง
(ปิดใช้งาน GNSS, ความเฉื่อยบริสุทธิ์)
0.003°/10นาที ¼RMSï¼
ความแม่นยำของความเร็ว
ระงับความเร็ว
(ปิดใช้งาน GNSS, ความเฉื่อยบริสุทธิ์)
0.3m/s/10minï¼RMSï¼
ไจโรใยแก้วนำแสง
ช่วงการวัด
±400°/วินาที
ความเสถียรของอคติเป็นศูนย์
¤0.01°/ชม
มาตรความเร่งแบบยืดหยุ่นควอตซ์
ช่วงการวัด
±20ก
ความเสถียรของอคติเป็นศูนย์
â¤20µg (เฉลี่ย 10 วินาที)
อินเทอร์เฟซการสื่อสาร
RS232
1 ช่อง (อัตราบอด 9.6kbps~921.6kbps ค่าเริ่มต้น 115.2kbps
ความถี่สูงถึง 1,000Hz ค่าเริ่มต้น 200Hz)

RS422
6 ช่อง (อัตราการรับส่งข้อมูล 9.6kbps~921.6kbps, ค่าเริ่มต้น 115.2Kbps
ความถี่สูงถึง 1,000Hz ค่าเริ่มต้น 200Hz)
คุณสมบัติทางโครงสร้าง
ขนาด
199 มม. × 180 มม. × 219.5 มม. (ยาว×กว้าง×สูง)
น้ำหนัก
การนำทางเฉื่อยชุดเดียวไม่เกิน 8.0 กก. (อุปกรณ์เสริมสำหรับการใช้งานด้านการบินไม่เกิน 6.5 กก.)
ใช้สภาพแวดล้อม
อุณหภูมิในการจัดเก็บ
-40â~65â
ความชื้นสัมพัทธ์
¤80%
