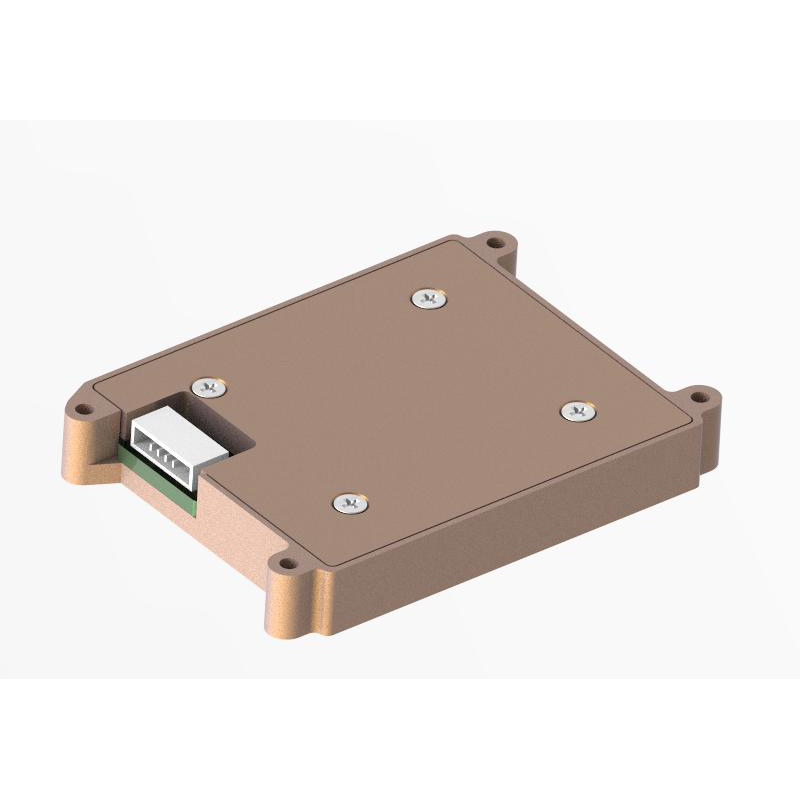

หน่วยวัดความเฉื่อยของเส้นใยใยแก้วนำแสง
JIO-MC200-IMU ไฟเบอร์ออปติกการวัดการวัดความเฉื่อยของ Gyroscope-mems เป็นเทคโนโลยีการวัดเชิงกล (MEMS) ที่ใช้หน่วยวัดแรงเฉื่อย (IMU) ที่มี MEMS Gyro และ MEMS Accelerometer
แบบอย่าง:JIO-MC200-IMU
ส่งคำถาม
รายละเอียดสินค้า
JIO-MC200-IMU ไฟเบอร์ออปติกไจโรสโคปการวัดความเฉื่อยของเครื่องวัดความเฉื่อยมีความสามารถในการปรับตัวทางเพศและสิ่งแวดล้อมที่ยอดเยี่ยม ด้วยการจับคู่ซอฟต์แวร์ที่แตกต่างกันผลิตภัณฑ์สามารถใช้กันอย่างแพร่หลายในอาวุธยุทธวิธี, UAV ทางยุทธวิธีและอุตสาหกรรม, ยานพาหนะทางอากาศที่ไม่มีคนขับ, ผู้แสวงหา, การขับขี่แบบอิสระรถยนต์
การติดตั้ง Jioptics ของไจโรสโคปไฟเบอร์ออปติกเพื่อให้ความยืดหยุ่นในการรวมความยืดหยุ่นและชุดเครื่องมือนักพัฒนาของเราในการสร้างต้นแบบอย่างรวดเร็วไม่เพียง แต่เป็นไปตามข้อกำหนดข้อกำหนดยังให้ประสิทธิภาพที่มีคุณภาพสูงตอบสนองความต้องการของผู้ใช้ปลายทาง
การติดตั้ง Jioptics ของไจโรสโคปไฟเบอร์ออปติกเพื่อให้ความยืดหยุ่นในการรวมความยืดหยุ่นและชุดเครื่องมือนักพัฒนาของเราในการสร้างต้นแบบอย่างรวดเร็วไม่เพียง แต่เป็นไปตามข้อกำหนดข้อกำหนดยังให้ประสิทธิภาพที่มีคุณภาพสูงตอบสนองความต้องการของผู้ใช้ปลายทาง
บริการของเรา
Jioptics เป็นทีมที่มีประสิทธิภาพและมีประสิทธิภาพ ให้บริการ OEM/ODM สำหรับคุณติดต่อเราเพื่อปรับแต่งไจโรสโคปใยแก้วนำแสงพิเศษของคุณ
คุณสมบัติของผลิตภัณฑ์
1) ไจโรสโคปดิจิตอลสามแกน:
a) ช่วงการวัดแบบไดนามิก±450º/s;
B) ความเสถียรของอคติศูนย์: 20 °/H (GJB, 10S);
2) ตัวเร่งความเร็วดิจิตอลสามแกน:
a) ช่วงการวัดแบบไดนามิก± 16G;
b) ความเสถียรของอคติศูนย์: 0.5 มก. (GJB, 10s);
3) ความน่าเชื่อถือสูง: MTBF> 20000H;
4) ช่วงอุณหภูมิเต็ม (-40 ℃ ~ 70 ℃) เพื่อให้แน่ใจว่ามีความแม่นยำ: การสอบเทียบอุณหภูมิที่มีประสิทธิภาพสูงในตัวและอัลกอริทึมการชดเชย;
5) เหมาะสำหรับการทำงานภายใต้เงื่อนไขการสั่นสะเทือนที่แข็งแกร่ง
อินเทอร์เฟซ 1 วิธี uart
a) ช่วงการวัดแบบไดนามิก±450º/s;
B) ความเสถียรของอคติศูนย์: 20 °/H (GJB, 10S);
2) ตัวเร่งความเร็วดิจิตอลสามแกน:
a) ช่วงการวัดแบบไดนามิก± 16G;
b) ความเสถียรของอคติศูนย์: 0.5 มก. (GJB, 10s);
3) ความน่าเชื่อถือสูง: MTBF> 20000H;
4) ช่วงอุณหภูมิเต็ม (-40 ℃ ~ 70 ℃) เพื่อให้แน่ใจว่ามีความแม่นยำ: การสอบเทียบอุณหภูมิที่มีประสิทธิภาพสูงในตัวและอัลกอริทึมการชดเชย;
5) เหมาะสำหรับการทำงานภายใต้เงื่อนไขการสั่นสะเทือนที่แข็งแกร่ง
อินเทอร์เฟซ 1 วิธี uart
ฟิลด์แอปพลิเคชัน
1) อาวุธยุทธวิธี
2) ผู้แสวงหา
3) โดรนยุทธวิธีและอุตสาหกรรม
4) Autopilot
2) ผู้แสวงหา
3) โดรนยุทธวิธีและอุตสาหกรรม
4) Autopilot
ตัวชี้วัดผลิตภัณฑ์
| พารามิเตอร์ | เงื่อนไขการทดสอบ | ขั้นต่ำสุด | ค่าทั่วไป | ค่าสูงสุด | หน่วย | |
| ไจโร | ช่วงการวัดแบบไดนามิก |
|
|
450 |
|
°/s |
| ความเสถียรของอคติเป็นศูนย์ | ค่าเฉลี่ย 10S (-40 ℃ ~+70 ℃, อุณหภูมิคงที่) |
|
20 |
|
°/h | |
| อคติเป็นศูนย์ | ช่วงอคติศูนย์ |
|
+ / - 0.2 |
|
°/s | |
| ค่าเบี่ยงเบนเป็นศูนย์①ตลอดช่วงอุณหภูมิทั้งหมด |
|
+ / - 0.1 |
|
°/s | ||
| การทำซ้ำสำหรับการเริ่มต้นต่อเนื่องแกน z |
|
30 |
|
°/h | ||
| ผลของการเร่งความเร็วเชิงเส้นต่ออคติเป็นศูนย์ |
|
10 |
|
°/h/g | ||
| การสั่นสะเทือน②ต่อเอฟเฟกต์อคติศูนย์ก่อนและหลังการสั่นสะเทือนการเปลี่ยนแปลง 2 |
|
10 |
|
°/h/g | ||
| การสั่นสะเทือน②ถึงเอฟเฟกต์อคติเป็นศูนย์การสั่นสะเทือนหลังจากการสั่นสะเทือนการเปลี่ยนแปลง 2 |
|
10 |
|
°/h/g | ||
| สเกลปัจจัย | สเกลปัจจัยไม่เป็นเชิงเส้น |
|
500 |
|
PPM | |
| ความแม่นยำของสเกลปัจจัย |
|
2000 |
|
PPM | ||
| ความหนาแน่นของเสียง |
|
|
0.003 |
|
° / hz / s) | |
| ปณิธาน |
|
|
3.052 x 10−7 |
|
°/s/lsb | |
| เครื่องเร่งความเร็ว | ช่วงการวัดแบบไดนามิก |
|
|
16 |
|
g |
| ความเสถียรของอคติเป็นศูนย์ | ค่าเฉลี่ย 10S (-40 ℃ ~+70 ℃, อุณหภูมิคงที่) |
|
0.5 |
|
มก. | |
| อคติเป็นศูนย์ | ช่วงอคติศูนย์ |
|
5 |
|
มก. | |
| ค่าเบี่ยงเบนเป็นศูนย์ในช่วงอุณหภูมิเต็ม |
|
5 |
|
มก. | ||
| การทำซ้ำอย่างต่อเนื่อง |
|
0.5 |
|
มก. | ||
| สเกลปัจจัย | สเกลปัจจัยไม่เป็นเชิงเส้น |
|
500 |
|
PPM | |
| ความแม่นยำของสเกลปัจจัย |
|
2000 |
|
PPM | ||
| ความหนาแน่นของเสียง |
|
|
0.05 |
|
Hz/mg) | |
| ปณิธาน |
|
|
1.221 x 10−8 |
|
G/LSB | |
| คุณสมบัติอื่น ๆ | เวลาบูต |
|
|
2 |
|
s |
| แบนด์วิดธ์ |
|
|
200 |
|
Hz | |
| ล่าช้า |
|
|
10 |
|
MS | |
| อินเทอร์เฟซการสื่อสาร | 1 วิธี uart | อัตราการรับส่ง |
|
460.8 |
|
Kbps |
| ความถี่การสุ่มตัวอย่าง | uart |
|
500 |
|
Hz | |
| ลักษณะไฟฟ้า | แรงดันไฟฟ้า |
|
4.8 | 5 | 5.2 | V |
| การใช้พลังงาน |
|
|
1.5 |
|
W | |
| ระลอกคลื่น | P-P |
|
100 |
|
MV | |
| ลักษณะโครงสร้าง | ขนาด |
|
|
58.7 x 42 x 8 |
|
มม. |
| น้ำหนัก |
|
|
35 |
|
g | |
| สภาพแวดล้อมการใช้งาน | อุณหภูมิการทำงาน |
|
- 40 |
|
70 | ℃ |
| อุณหภูมิการจัดเก็บ |
|
- 45 |
|
75 | ℃ | |
| การสั่นสะเทือน |
|
|
20 ถึง 2000Hz, 6.06g |
|
|
|
| ผลกระทบ |
|
|
500 กรัม |
|
|
|
| ความน่าเชื่อถือ | MTBF |
|
|
20000 |
|
h |
| ชั่วโมงทำงานต่อเนื่อง |
|
|
120 |
|
h | |
| 1①: คำนวณค่าเบี่ยงเบนศูนย์ของกระบวนการแปรผันของอุณหภูมิทั้งหมดอัตราการแปรผันของอุณหภูมิ≤1℃/นาทีช่วงอุณหภูมิ -40 ℃ ~+70 ℃; 2②: เงื่อนไขการสั่นสะเทือนคือ 6.06g, 20Hz ~ 2000Hz |
||||||
อินเทอร์เฟซไฟฟ้า
ประเภทตัวเชื่อมต่อ: A1251WR-S-4P;
จุดเชื่อมต่อถูกกำหนดไว้ในตารางต่อไปนี้:
จุดเชื่อมต่อถูกกำหนดไว้ในตารางต่อไปนี้:
| หมุด | คำนิยาม | ฟังก์ชั่น | ข้อสังเกต |
| 1 | 5V | อินพุตพลังงาน DC |
|
| 2 | gnd | ถึง |
|
| 3 | tx lv-ttl | การส่งพอร์ตอนุกรม | 3.3 V |
| 4 | RX LV-TTL | การรับพอร์ตอนุกรม | 3.3 V |
อินเทอร์เฟซซอฟต์แวร์
อัตราการรับส่งข้อมูล: 460800bps;
ส่งความถี่: 500Hz;
รูปแบบข้อมูล: บิตข้อมูล 8, หยุดบิต 1, ไม่มีบิตพาริตี้บิต;
เมื่อมีการส่งข้อมูลจะต่ำและสูง
โปรโตคอลการสื่อสารจะแสดงในตารางต่อไปนี้:
ส่งความถี่: 500Hz;
รูปแบบข้อมูล: บิตข้อมูล 8, หยุดบิต 1, ไม่มีบิตพาริตี้บิต;
เมื่อมีการส่งข้อมูลจะต่ำและสูง
โปรโตคอลการสื่อสารจะแสดงในตารางต่อไปนี้:
| ไบต์ | ข้อมูล | รูปร่าง | ปณิธาน | ข้อสังเกต |
| 1 | 0x5a | Uint8 |
|
|
| 2 | 0x5a | Uint8 |
|
|
| 3-6 | อัตราเชิงมุม x | ลอย |
|
|
| 7-10 | อัตราเชิงมุมและ | ลอย |
|
|
| 11-14 | อัตราเชิงมุม Z | ลอย |
|
|
| 15 ถึง 18 | การเร่งความเร็ว x | ลอย |
|
|
| 19-22 | การเร่งความเร็ว y | ลอย |
|
|
| 23-26 | การเร่งความเร็ว Z | ลอย |
|
|
| 27 ถึง 30 | ที่สงวนไว้ | Uint8 |
|
|
| 31 | อุณหภูมิ | US8 | 1 ℃ | ช่วง: -128 ถึง 127 |
| 32 | และตรวจสอบ | Uint8 |
|
เพิ่มขึ้น 1-31 ไบต์และลดลง 8 บิต |
อินเทอร์เฟซโครงสร้าง
