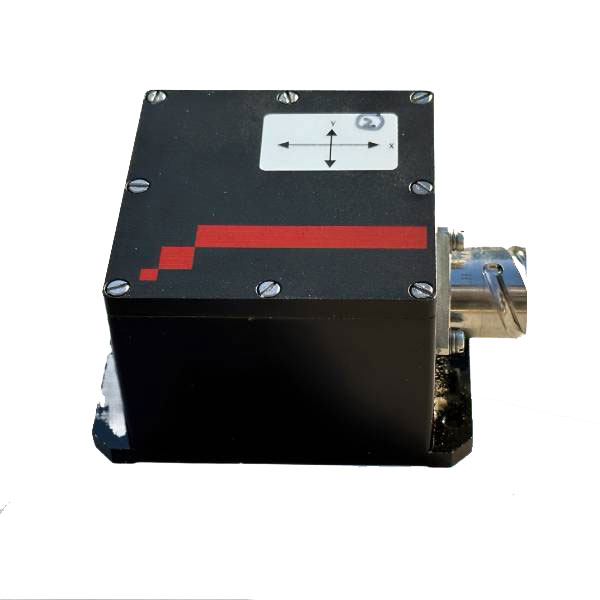

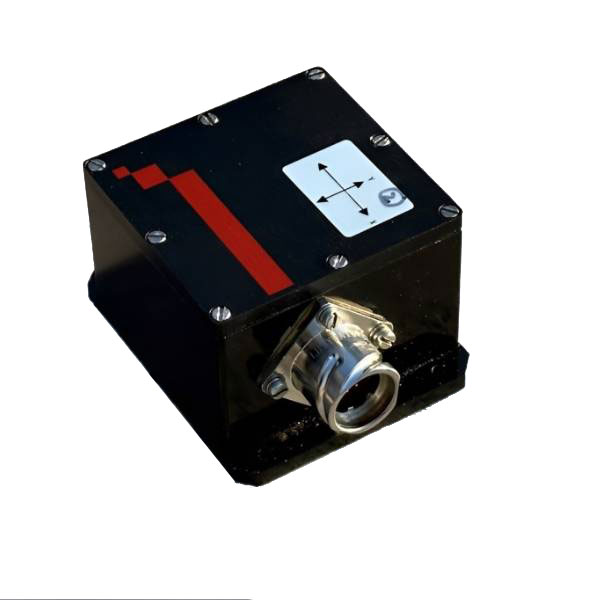

เครื่องมือปรับความแม่นยำของไจโรสโคปไฟเบอร์ออปติกสูง

JIO-FOG001 เครื่องมือปรับความแม่นยำของไจโรสโคปไฟเบอร์ออปติกสูงเป็นเครื่องเร่งความเร็วแบบสามแกนตามเทคโนโลยีไมโครเครื่องจักรกล มาตรวัดความเร็วใช้เทคโนโลยีอัลกอริทึมการประมวลผลสัญญาณขั้นสูงเพื่อให้ได้ข้อมูลความโน้มเอียงที่มีความแม่นยำสูงภายใต้สภาพการทำงานที่ซับซ้อน ผลิตภัณฑ์นี้ขึ้นอยู่กับประสิทธิภาพของเซิร์ฟเวอร์ clinometer โดยใช้เอาต์พุตการจำลอง 4 ~ 20mA และเอาต์พุตดิจิตอลในสองรูปแบบ

แบบอย่าง:JIO-FOG001

ส่งคำถาม

รายละเอียดสินค้า

JIOPTICS installation of fiber optic gyroscope to provide ease of integration flexibility, and our developers toolkit to rapid prototyping, not only meet the specification requirements, also provide high-quality performance meet the demand of end users.

Our services

JIOPTICS is a professional and efficient team. Provide OEM/ODM services for you, contact us to customize your exclusive fiber optical gyroscope

Application scenarios

-The structure alignment (rolling machine, AC generator, etc.)
-A safety detection (crane, maritime platform)
-D horizontal measurement (road, railway track)
-Re angle measurement
-The positioning of shooting platform, radar antenna

Product Features

-The performance of the servo inclination instrument, the inclination accuracy is better than 0.01 °
-Puramental range: -40 ~ 65 ℃
-The high anti -impact and vibration resistance capacity, vibration environmental performance is not disordered
-In IP65 sealed shell, suitable for harsh environments
-The interface type is rich, supporting standard interfaces such as RS422, current/voltage output
-He high reliability

Electrical characteristics

-Delectrical power supply: 24V DC (typical value)
-Reze power: 1.5W (maximum value)
-The ripple: 100mv (peak value)

Fiber optic gyroscope-High precision inclination instrument Mechanical Dimensions

Technical parameters:

Environmental parameters
Operating temperature	-40℃ 至 +80℃ -40 ℃ to +80 ℃
Storage temperature	-55℃ 至 +85℃ -55 ℃ to +85 ℃
Network	NF EN 61326 (Industry)
Shock	5g/20Hz to 500Hz
Impact	200g/6ms
保护 Protection	IP 65
Universal parameter
Power supply	240V DC, 35mA (max) (4-20mA version: 55mA (max)
Power consumption	60mA (maximum value) (voltage output) / 100mA (maximum value) (current output)
Bandwidth	2 ~ 10Hz determines according to needs
Output	±5V or 4-20mA or RS422 serial digital output
Nonlinear error	<0.1% FS
Non-repeatability and hysteresis	<0.05% FS
Cross Axis Sensitivity	<0.005g/g
Deviation	0.1% FS
Electronic noise	<2mVrms (0-1kHz)
Zero temperature drift	0.01% FS/℃
Sensitivity temperature drift	0.01% signal/℃
Selection guide
Range	Bandwidth	Product reference voltage output	Product reference current output
±3°	4Hz	690 041 489	690 041 485
±5.75°	4Hz	690 041 419	690 041 415
±14.5°	5Hz	690 041 429	690 041 425
±30°	6Hz	690 041 439	690 041 435
±45°	8Hz	690 041 449	690 041 445
±90°	12Hz	690 041 459	690 041 455
Choose custom
Special bandwidth, special range and output signal, zero offset (unipolar output), linearity < 0.05% FS Integrated temperature sensor
