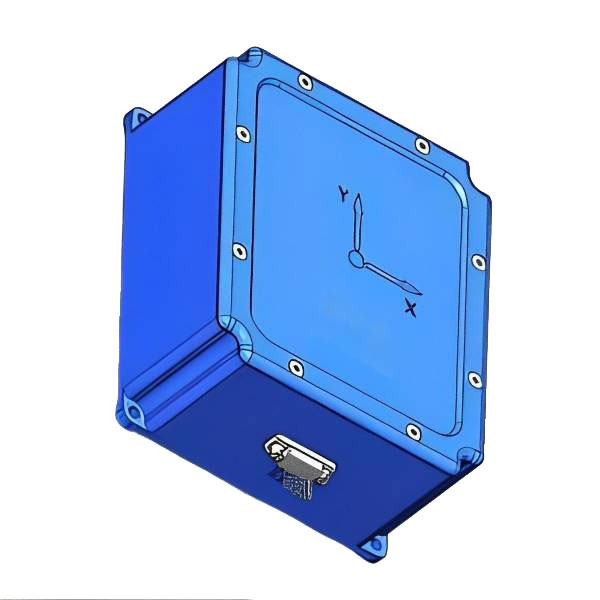

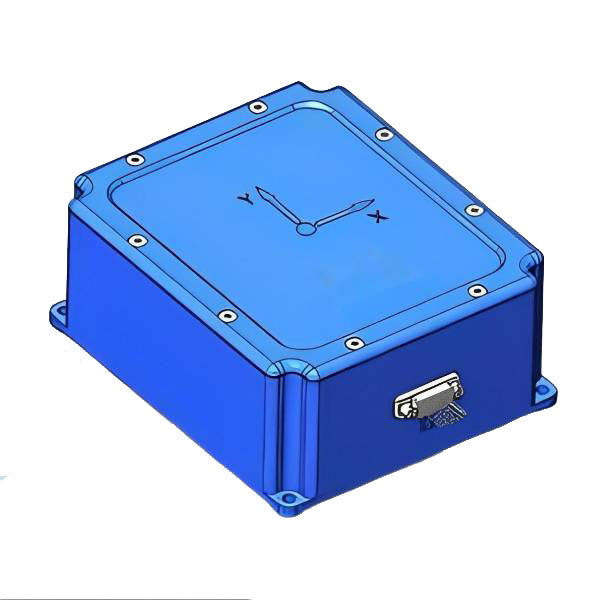

ระบบการวัดไฟเบอร์ออปติกไจโรสโคป

Jio-FOG100A ระบบวัดไจโรสโคป-แอทติทิตเตอร์เป็นสามแกนของทัศนคติอิสระบนพื้นฐานของระบบการวัดเทคโนโลยีไมโคร (MEMS), MEMS ที่มีประสิทธิภาพสูงในตัวและ MEMS Accelerometer ผ่านการกรองอัลกอริ ธ

แบบอย่าง:JIO-FOG100A

ส่งคำถาม

รายละเอียดสินค้า

เลือกจับคู่กับเครื่องวัดสนามแม่เหล็กเพื่อให้ได้การค้นพบทิศเหนือที่มีความแม่นยำสูงและเอาท์พุทความเร็วเชิงมุม 3 แกนและการเร่งความเร็ว 3 แกนใช้สำหรับการควบคุมการเคลื่อนไหว
Jioptics เสนอชุดผลิตภัณฑ์ไจโรไฟเบอร์ออปติกเต็มรูปแบบที่ให้บริการตามข้อกำหนดที่หลากหลายตั้งแต่ยุทธวิธีไปจนถึงเกรดการนำทาง
การติดตั้ง Jioptics ของไจโรสโคปไฟเบอร์ออปติกเพื่อให้ความยืดหยุ่นในการรวมความยืดหยุ่นและชุดเครื่องมือนักพัฒนาของเราในการสร้างต้นแบบอย่างรวดเร็วไม่เพียง แต่เป็นไปตามข้อกำหนดข้อกำหนดยังให้ประสิทธิภาพที่มีคุณภาพสูงตอบสนองความต้องการของผู้ใช้ปลายทาง

บริการของเรา

Jioptics เป็นทีมที่มีประสิทธิภาพและมีประสิทธิภาพ ให้บริการ OEM/ODM สำหรับคุณติดต่อเราเพื่อปรับแต่งไจโรสโคปใยแก้วนำแสงพิเศษของคุณ

ลักษณะผลิตภัณฑ์

- ดีกว่าความแม่นยำของทัศนคติ 0.1 °
- ช่วงการวัดทัศนคติ± 90 °
- ช่วงอุณหภูมิการทำงาน: -40 ~ 65 ℃
- สภาพแวดล้อมการสั่นสะเทือน: 10 ~ 2000Hz, 6G (RMS)
- ประเภทอินเตอร์เฟสที่สมบูรณ์รองรับ RS232, RS422, CAN และอินเตอร์เฟสมาตรฐานอื่น ๆ
- การออกแบบซีลกันน้ำ

ลักษณะไฟฟ้า

- แหล่งจ่ายไฟ: 5V (typ.), อินพุตแรงดันไฟฟ้ากว้างที่ปรับแต่งได้ 12 ~ 36V
- พลังงานที่ได้รับการจัดอันดับ: 0.5W (สูงสุด)
-Ripple: 100mV (ยอดถึงจุดสูงสุด)

มิติเชิงกล

ระบบการวัดทางเทคนิคการวัดการวัดเส้นใยใยแก้วนำแสงพารามิเตอร์ทางเทคนิค

พารามิเตอร์	เงื่อนไขการทดสอบ	ค่าทั่วไป	ค่าสูงสุด	หน่วย
ช่วงการวัดแบบไดนามิก			450	º / s
ความเสถียรของอคติเป็นศูนย์	ความแปรปรวนของอัลลัน, แกน z	0.8		º/h
	Allan Variance, X-Axis และ Y-Axis	1.6		º/h
	ค่าเฉลี่ย 10s, x, y แกน (-40 ℃ ~+80 ℃, อุณหภูมิคงที่)	6		º/h
	ค่าเฉลี่ย 1S, x, y แกน (-40 ℃ ~+80 ℃, อุณหภูมิคงที่)	9		º/h
ศูนย์ชดเชย	ช่วงออฟเซ็ตเป็นศูนย์	± 0.2		º / s
	การเปลี่ยนแปลงอคติเป็นศูนย์ในช่วงอุณหภูมิเต็ม	± 0.06		º / s
	ความสามารถในการเริ่มต้นใหม่	0.006		º / s
	การเริ่มต้นซ้ำทุกวัน	0.009		º / s
	อิทธิพลของการเร่งความเร็วเชิงเส้นต่ออคติเป็นศูนย์	0.002		º / s
	อิทธิพลของการสั่นสะเทือนต่อศูนย์ชดเชยการเปลี่ยนแปลงก่อนและหลังการสั่นสะเทือน	0.002		º / s
	อิทธิพลของการสั่นสะเทือนต่อศูนย์ชดเชยการเปลี่ยนแปลงก่อนการสั่นสะเทือน	0.002		º / s
สเกลปัจจัย	ความแม่นยำของสเกลปัจจัยแกน z	0.3		%
	ความแม่นยำของปัจจัยสเกลแกน x, y	0.6		%
	สเกลปัจจัยไม่เชิงเส้นแกน z	0.01		%fs
	สเกลปัจจัยไม่เชิงเส้น, x, y แกน	0.02		%fs
การเดินแบบสุ่มมุม		0.001		°/√hr
ความหนาแน่นของเสียง		0.001		°/s/√hr
ปณิธาน		3.052 × 10−7		º/S/LSB
แบนด์วิดธ์		200		Hz

พารามิเตอร์ accelerometer

พารามิเตอร์	เงื่อนไขการทดสอบ	ค่าทั่วไป	ค่าสูงสุด	หน่วย
ช่วงการวัดแบบไดนามิก		16		g
ความเสถียรของอคติเป็นศูนย์	ความแปรปรวนของอัลลัน	0.03		มก.
	ค่าเฉลี่ย 10S (-40 ℃ ~+80 ℃, อุณหภูมิคงที่)	0.2		มก.
	1S เฉลี่ย (-40 ℃ ~+80 ℃, อุณหภูมิคงที่)	0..3		มก.
ศูนย์ชดเชย	ช่วงออฟเซ็ตเป็นศูนย์	5		มก.
	ความแปรปรวนแบบออฟเซ็ตเป็นศูนย์ (สูงสุดถึงยอด) ในช่วงอุณหภูมิเต็ม	5		มก.
	ความสามารถในการเริ่มต้นใหม่	0.5		มก.
	การเริ่มต้นซ้ำทุกวัน	0.8		มก.
	ค่าสัมประสิทธิ์อุณหภูมิอคติเป็นศูนย์	0.05	0.1	mg/℃
สเกลปัจจัย	ความแม่นยำของสเกลปัจจัย	0.5		%
สเกลปัจจัย	สเกลปัจจัยไม่เชิงเส้น	0.1		%fs
การเดินแบบสุ่มความเร็ว		0.029		m/s/√hr
ความหนาแน่นของเสียง		0.025		mg/√hz
ปณิธาน		1.221 × 10−8		G/LSB
แบนด์วิดธ์		200		Hz

พารามิเตอร์ Magnetometer (ไม่บังคับ)

พารามิเตอร์	เงื่อนไขการทดสอบ	ค่าทั่วไป	ค่าสูงสุด	หน่วย
ช่วงการวัดแบบไดนามิก		2.5		เกาส์
ศูนย์ชดเชย	สภาพแวดล้อมที่ไม่ใช่แม่เหล็ก	15		Mgauss

ความถูกต้อง

พารามิเตอร์	เงื่อนไขการทดสอบ	ค่าทั่วไป	ค่าสูงสุด	หน่วย
ความแม่นยำของหัวแม่เหล็ก		0.5		°

ความแม่นยำในแนวนอนทัศนคติ

พารามิเตอร์	เงื่อนไขการทดสอบ	ค่าทั่วไป	ค่าสูงสุด	หน่วย
ความแม่นยำมุมพิทช์		0.1		°
ความแม่นยำของมุมม้วน		0.1		°
