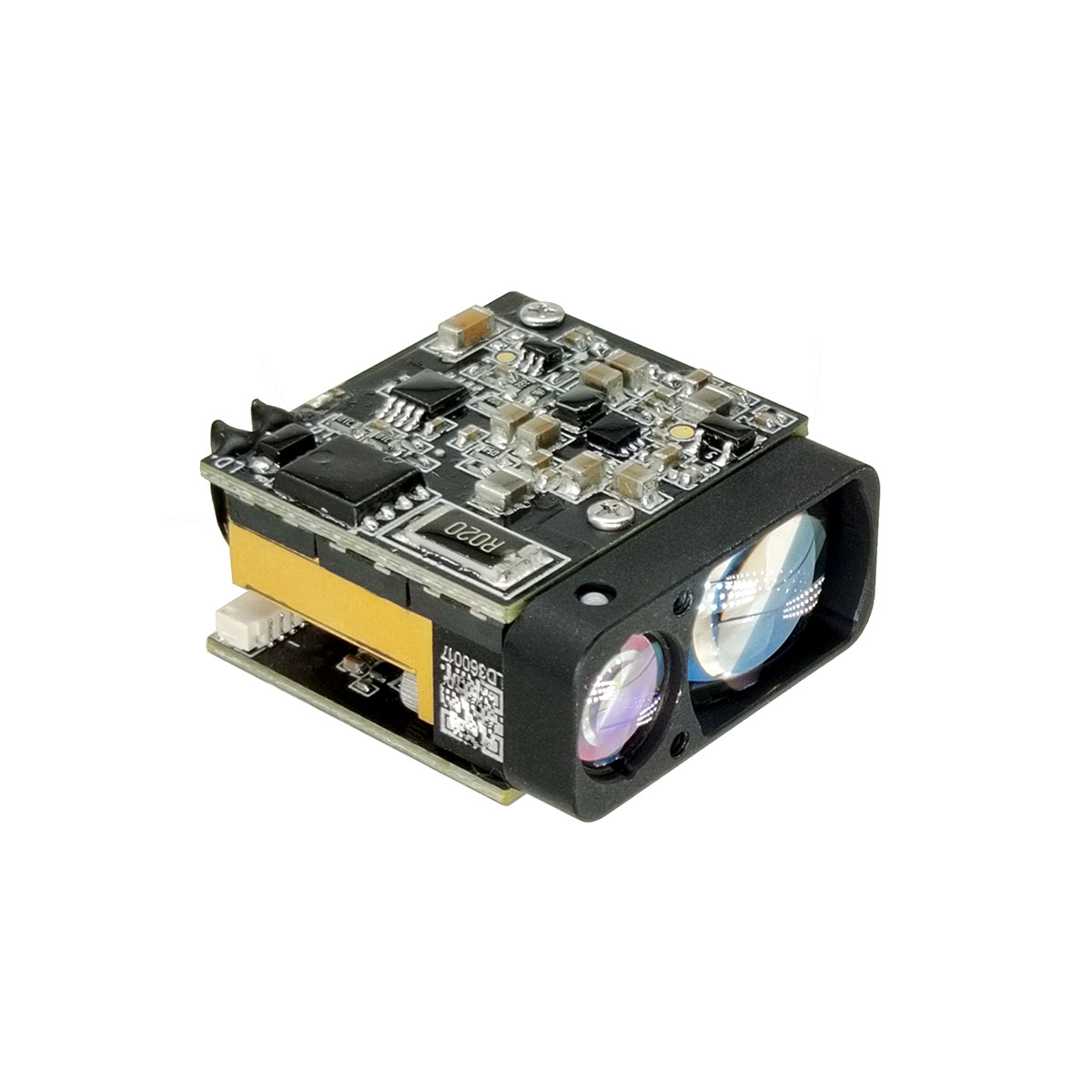

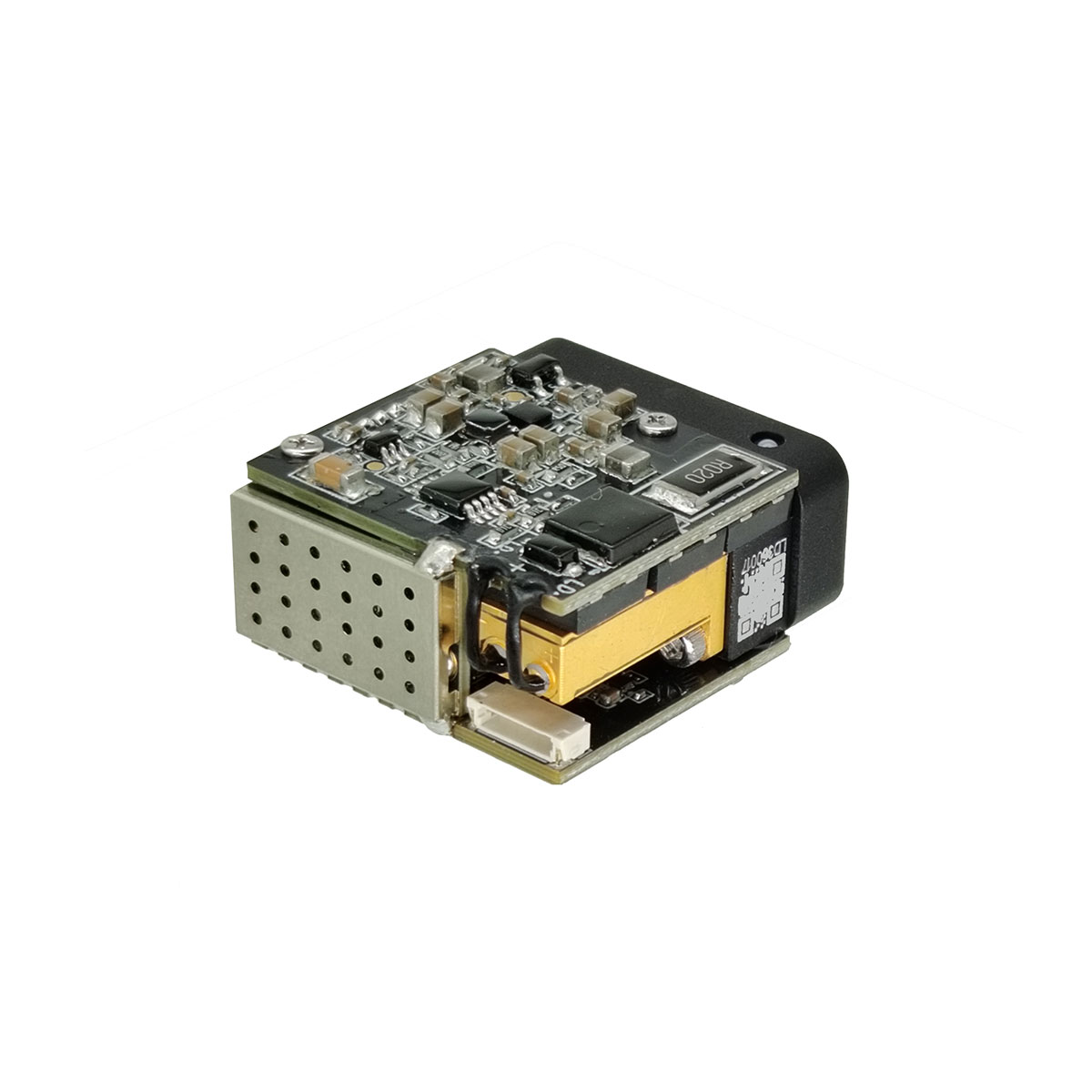

โมดูลกำหนดระยะด้วยเลเซอร์ STA-AM30X ใช้เทคโนโลยี Time-of-Flight (TOF) เพื่อให้ได้การวัดระยะทางที่แม่นยำตั้งแต่ 10 เมตรถึง 4000 เมตร รองรับความถี่ตั้งแต่ 1Hz ถึง 10Hz และมีอินเทอร์เฟซการสื่อสาร UART (TTL 3.3V) ฟังก์ชันต่างๆ ได้แก่ การกำหนดระยะช็อตเดียว การกำหนดระยะต่อเนื่อง การจดจำเป้าหมายแรก/สุดท้าย และการกำหนดระยะหลายเป้าหมาย ทำให้เหมาะสำหรับการใช้งานการวัดระยะทางที่มีความแม่นยำสูง
| โครงการ | ตัวชี้วัดประสิทธิภาพ | |
| แบบอย่าง | STA-AM30X | |
| ตัวชี้วัดประสิทธิภาพ | ความยาวคลื่นเลเซอร์ | 1535 ± 5 นาโนเมตร |
| ตา-ความปลอดภัย | คลาส Ⅰ (IEC 60825-1) | |
| มุมแตกต่าง | ≤0.6 มราด | |
| พลังงานเลเซอร์ | ≥100ไมโครจูล | |
| สาขาการมองเห็น (FOV) | ~ 7. 4 นาที | |
| ช่วงการวัดสูงสุด (การมองเห็น > 8 กม.) | ≥ 4000m @60% การสะท้อนแสง สร้างเป้าหมาย | |
| ≥3000m @30% การสะท้อนแสง เป้าหมาย 2.3×2.3m | ||
| ≥1500m @30% การสะท้อนแสง เป้าหมาย 0.5×1.7m | ||
| ≥800m @30% การสะท้อนแสง เป้าหมาย 0.2×0.3m | ||
| ช่วงขั้นต่ำ | ≤10 ม | |
| ความถี่ช่วง | 1เฮิร์ต~10เฮิร์ต | |
| การตรวจจับหลายเป้าหมาย | มากถึง 3 เป้าหมาย | |
| ความแม่นยำที่หลากหลาย | ±1 ม | |
| อัตราความแม่นยำ | ≥98% | |
| อัตราการเตือนที่ผิดพลาด | ≤1% | |
| ข้อมูลจำเพาะทางไฟฟ้า | ประเภทอินเทอร์เฟซ | UART(TTL 3.3V) |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | กระแสตรง 3~5V | |
| การใช้พลังงานสแตนด์บาย (ช่วงอุณหภูมิเต็ม) | ≤10mW (เปิดเครื่องเมื่อดึงต่ำ) | |
| ≤0.8W (เปิดเครื่องเมื่อดึงสูง) | ||
| การใช้พลังงานในการทำงาน (ช่วงอุณหภูมิเต็ม) | 5V.≤0.9W@1Hz | |
| 5V, <1. 5W@10Hz | ||
| การใช้พลังงานสูงสุด | <3W@5V | |
| เวลาเริ่มต้น | ≤350ms (หลังจากเริ่มต้น เวลาตอบสนอง ≤20ms) | |
| Précision de la portée | น้ำหนัก | ≤ 141ก |

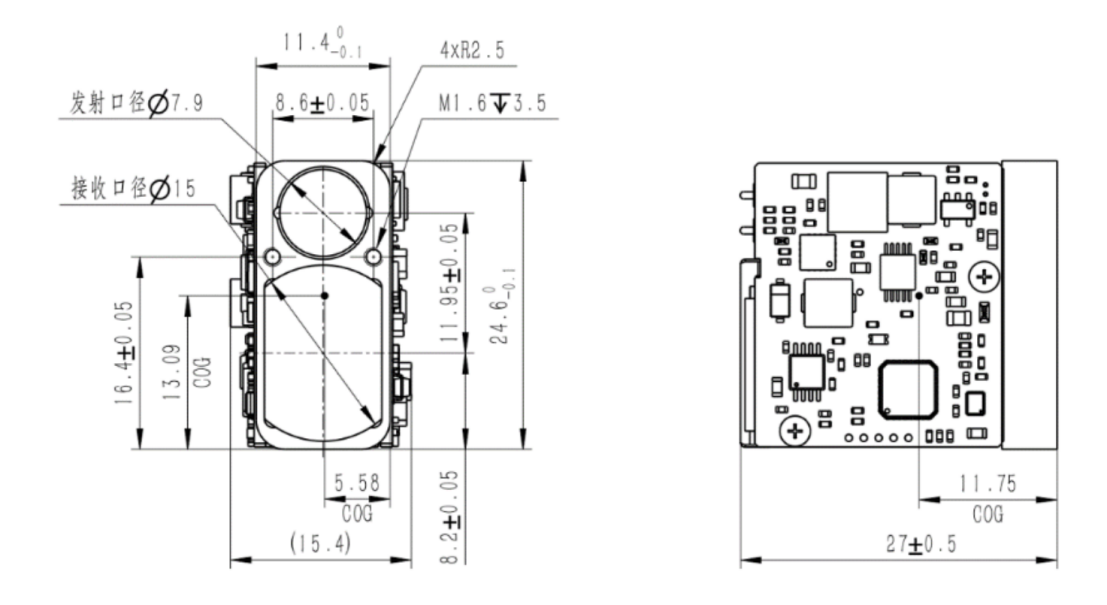

| ขนาด | ≤ 27×25×15.5มม.(ยาว×กว้าง×สูง) | |
| ช็อก | -45 ~ +70 ℃ | |
| การสั่นสะเทือน | 5~50~5 Hz, 1 อ็อกเทฟ/นาที, 2.5 ก | |
| การปรับตัวด้านสิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40 ~ +70 ℃ |
| อุณหภูมิในการจัดเก็บ | -45 ~ +70 ℃ | |
| ความน่าเชื่อถือ | MTBF>1500ชม | |

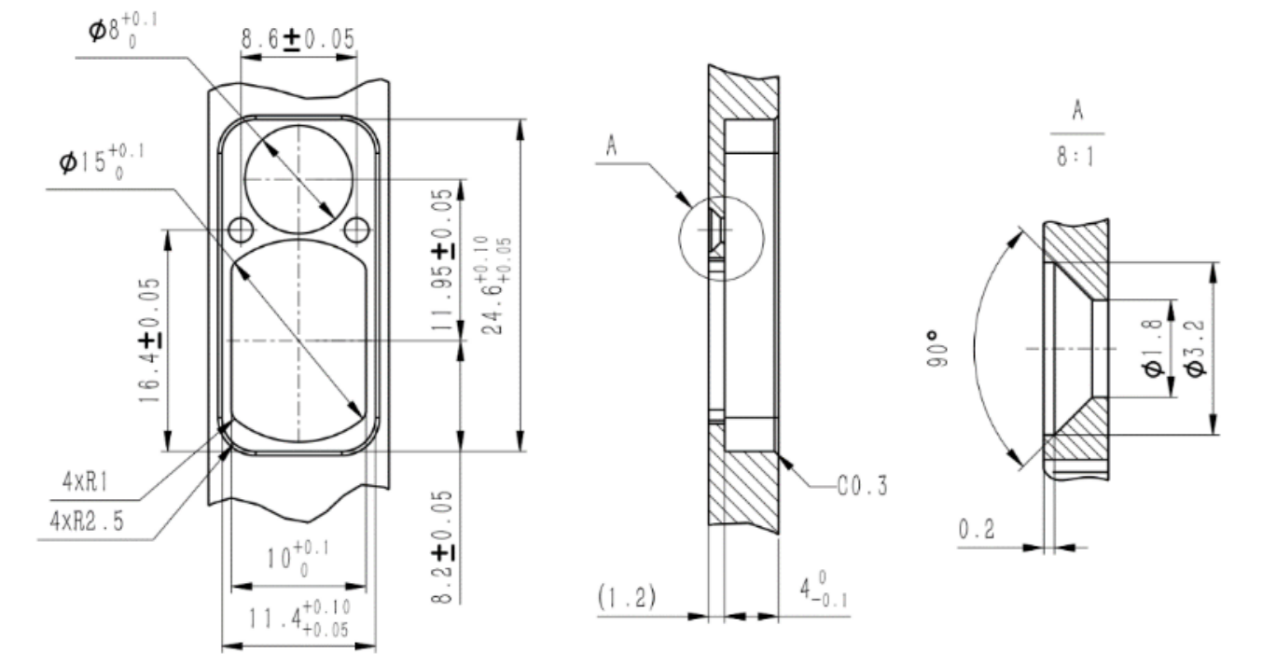

ขนาดขายึดที่แนะนำมีดังนี้:

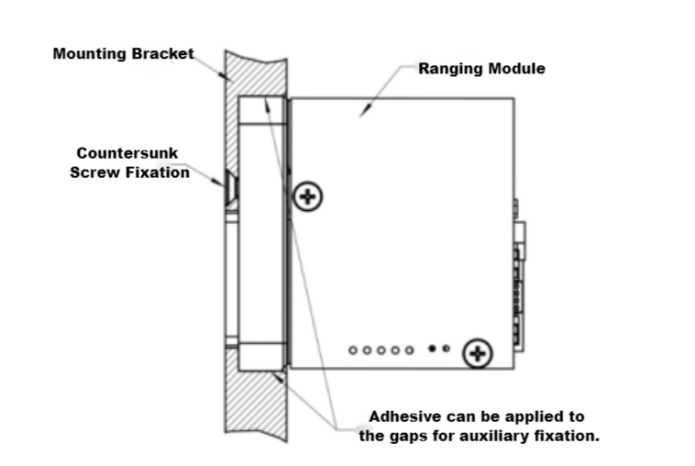

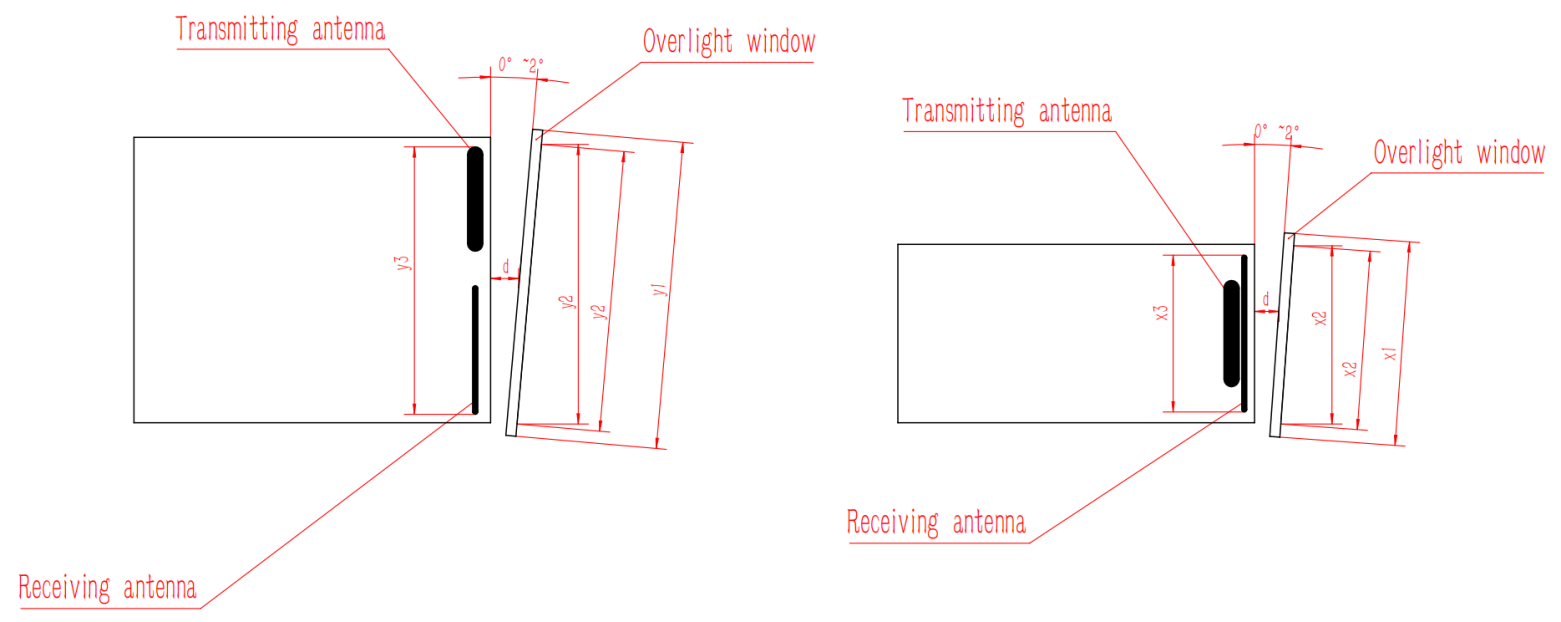

แผนภาพการติดตั้ง:
ประเภทอินเทอร์เฟซ: UART (TTL 3.3V)
รุ่นตัวเชื่อมต่อ: FWF08002-S06B13W5M (ตัวเชื่อมต่อ Tesga)
| เข็มหมุด | คำนิยาม | 4.2.1 Algemene inspectie | |
| 1 | เปิดเครื่อง_เปิด | สวิตช์ไฟของโมดูล, ระดับ TTL 3.3V, เปิดโมดูล (> 2.7V), ปิดโมดูล (<0.3V) | |
| 2 | UART_RX | ตัวรับพอร์ตอนุกรมระดับ TTL 3.3V | |
| 3 | UART_TX | เครื่องส่งสัญญาณพอร์ตอนุกรมระดับ TTL 3.3V | |
| 4 | เอ็นซี | ||
| 5 | พลังบวก | พาวเวอร์ซัพพลาย 3~5V | |
| 6 | จีเอ็นดี | กราวด์พอร์ตอนุกรม |

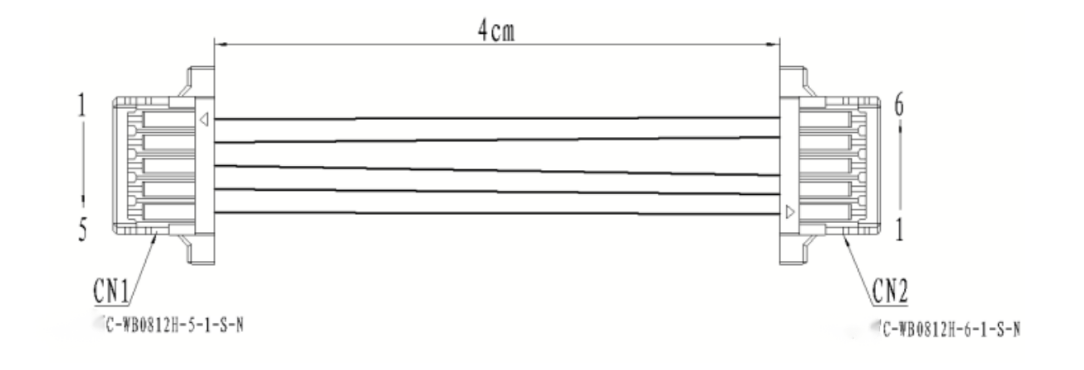

คำจำกัดความของสายเคเบิล:
4. Inspectie en onderhoud
| CN1(C-WBO812H-5-1-S-N) | CN2(C-WBO812H-6-1-S-N) | ข้อมูลจำเพาะของสายเคเบิล | สี |
| 1 | 6 | AWG32 | สีดำ |
| 2 | 5 | AWG32 | สีแดง |
| 3 | 3 | AWG32 | สีเหลือง |
| 4 | 2 | AWG32 | สีเขียว |
| 5 | 1 | AWG32 | สีขาว |
1 คำอธิบายโปรโตคอล
1.1 อัตราและรูปแบบการสื่อสาร
| รูปแบบมาตรฐาน | อัตรารับส่งข้อมูล: 115200bps (ค่าเริ่มต้นจากโรงงาน) / 57600bps / 38400bps / 9600bps รูปแบบข้อมูลไบต์: 1 บิตเริ่มต้น, 8 บิตข้อมูล, 1 บิตหยุด, ไม่มีการตรวจสอบ |
1.2 รูปแบบแพ็กเก็ตพื้นฐาน
| คำอธิบายส่วน | ความยาวส่วน (จำนวนไบต์) | ช่วงค่า | หมายเหตุ |
| ส่วนหัวของเฟรม | 2 | beschreiben | ค่าคงที่ |
| ความยาวข้อมูล | 1 | 2~7 | ความยาวข้อมูลคือจำนวนไบต์ทั้งหมดในสามส่วน: รหัสอุปกรณ์ รหัสคำสั่ง และพารามิเตอร์คำสั่ง |
| รหัสอุปกรณ์ | 1 | 0x03 | ค่าคงที่ โมดูลกำหนดช่วง LRF S Series |
| รหัสคำสั่ง | 1 | 0~255 | บ่งชี้วัตถุควบคุมของคำสั่งควบคุมปัจจุบัน |
| พารามิเตอร์คำสั่ง | 0~4 | 0~255 | ระบุพารามิเตอร์อ็อบเจ็กต์ควบคุมของคำสั่งควบคุมปัจจุบัน |
| เช็คซัม | 1 | 0~255 | เช็คซัมคือผลรวมของข้อมูลไบต์ทั้งหมดในโค้ดอุปกรณ์ โค้ดคำสั่ง และพารามิเตอร์คำสั่งสามส่วน โดยมี 8 บิตที่ต่ำกว่า |
1.3 คำสั่งควบคุม (system→โมดูลตั้งแต่)
| รหัสคำสั่ง | อธิบาย | ไบต์พารามิเตอร์คำสั่ง |
| 0x01 | การตรวจสอบอุปกรณ์ด้วยตนเอง | 0 |
| 0x02 | เดี่ยวตั้งแต่ | 0 |
| 0x03 | กำหนดเป้าหมายแรก / สุดท้าย / หลายเป้าหมาย | 1 |
| 0x04 | ต่อเนื่องกัน | 0 |
| 0x05 | หยุดตั้งแต่ | 0 |
| 0xA0 | ตั้งค่าอัตรารับส่งข้อมูลของโมดูลกำหนดระยะเลเซอร์ | 4 |
| 0xA1 | ตั้งค่าความถี่ช่วงต่อเนื่อง | 2 |
| 0xA2 | กำหนดระยะห่างประตูขั้นต่ำ | 2 |
| 0xA3 | สอบถามระยะเกตขั้นต่ำ | 0 |
| 0xA4 | ระยะเกตสูงสุด | 2 |
| 0xA5 | สอบถามระยะเกตสูงสุด | 0 |
| 0xA6 | สอบถามหมายเลขเวอร์ชันซอฟต์แวร์ FPGA | 0 |
| 0xA7 | สอบถามหมายเลขเวอร์ชันซอฟต์แวร์ MCU | 0 |
| 0xA8 | สอบถามหมายเลขเวอร์ชันฮาร์ดแวร์ | 0 |
| 0xA9 | สอบถามหมายเลข Sn | 0 |
| 0x90 | เวลารวมของแสงที่ส่งออก | 0 |
| 0x91 | สอบถามเวลาเปิดและปิดไฟในครั้งนี้ | 0 |
1.4 ข้อมูลการตอบสนอง (โมดูลช่วง→ระบบ)
| รหัสคำสั่ง | อธิบาย | ไบต์พารามิเตอร์คำสั่ง |
| 0x01 | การตรวจสอบอุปกรณ์ด้วยตนเอง | 4 |
| 0x02 | เดี่ยวตั้งแต่ | 7 |
| 0x03 | กำหนดเป้าหมายแรก / สุดท้าย / หลายเป้าหมาย | 0 |
| 0x04 | ต่อเนื่องกัน | 4 |
| 0x05 | หยุดตั้งแต่ | 0 |
| 0x06 | ความผิดปกติตั้งแต่ระยะ (เฉพาะเมื่อสถานะในคำสั่งความผิดปกติตั้งแต่นั้นผิดปกติ คำสั่งจะถูกส่งกลับหลังจากส่งคืนคำสั่งตอบสนองของการกำหนดช่วงเดียวหรือต่อเนื่อง) | 4 |
| 0xA0 | ตั้งค่าอัตรารับส่งข้อมูลของโมดูลกำหนดระยะเลเซอร์ | 4 |
| 0xA1 | ตั้งค่าความถี่ช่วงต่อเนื่อง | 2 |
| 0xA2 | กำหนดระยะห่างประตูขั้นต่ำ | 2 |
| 0xA3 | สอบถามระยะเกตขั้นต่ำ | 2 |
| 0xA4 | ระยะเกตสูงสุด | 2 |
| 0xA5 | สอบถามระยะเกตสูงสุด | 2 |
| 0xA6 | สอบถามหมายเลขเวอร์ชันซอฟต์แวร์ FPGA | 4 |
| 0xA7 | สอบถามหมายเลขเวอร์ชันซอฟต์แวร์ MCU | 4 |
| 0xA8 | สอบถามหมายเลขเวอร์ชันฮาร์ดแวร์ | 4 |
| 0xA9 | สอบถามหมายเลข Sn | 3 |
| 0x90 | เวลารวมของแสงที่ส่งออก | 3 |
| 0x91 | สอบถามเวลาเปิดและปิดไฟในครั้งนี้ | 3 |

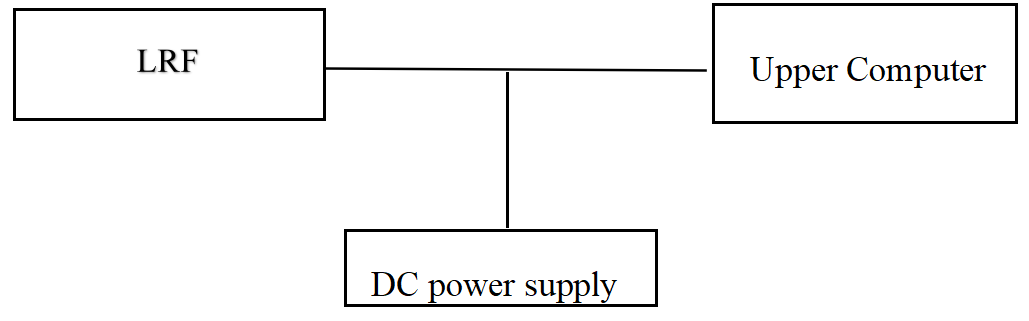

1.5 ขั้นตอนการดำเนินงาน
หลังจากเปิดโมดูลตั้งแต่โมดูลจะอยู่ในโหมดสแตนด์บายตามค่าเริ่มต้น จำเป็นต้องเปิดใช้งานสวิตช์ไฟของโมดูล (ดึง power_on ขึ้น) เป็นเวลาประมาณ 0.5 วินาที (ตัวเก็บประจุของไดรฟ์ชาร์จเสร็จสิ้น) จากนั้นจึงดำเนินการคำสั่งทั้งหมดใน 6.2 ด้านล่างได้
2 ข้อตกลงเฉพาะ
Comrise మన్నికైన దృఢమైన PVC బ్లిస్టర్ షీట్ ఎక్స్ట్రూషన్ లైన్ సిమెన్స్ మోటార్లు & ఖచ్చితమైన నియంత్రణతో మృదువైన షీట్లను ఉత్పత్తి చేస్తుంది. అనుకూల పరిమాణాలు & నమూనాలు అందుబాటులో ఉన్నాయి. ఇప్పుడు ఫ్యాక్టరీ ధర పొందండి!
2.1.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0x01 | 0x04 |
2.1.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| อธิบาย | 0xEE | 0x16 | 0x06 | 0x03 | 0x01 | สถานะ3 | สถานะ2 | สถานะ1 | สถานะ0 | ตรวจสอบ_ผลรวม |
| Status3: ReservedStatus2: ความเข้มของเสียงสะท้อน 0x00~0xFFStatus1: bit0 -- สถานะระบบ FPGA; 1 ปกติ 0 Exceptionbit1 - สถานะเอาต์พุตแสงเลเซอร์; 1 เอาต์พุตแสง 0 ไม่มี lightbit2 - สถานะการตรวจจับคลื่นหลัก; 1 คลื่นหลัก 0 ไม่มีคลื่นหลัก 3 - สถานะการตรวจจับเสียงสะท้อน; 1 echo 0 ไม่มี echobit4 - สถานะสวิตช์ไบแอส 1 อคติกับ 0 อคติ offbit5 - สถานะเอาต์พุตอคติ; 1 แรงดันไบแอสเป็นปกติ 0 อคติผิดปกติบิต6 - สถานะอุณหภูมิ; 1 อุณหภูมิปกติ 0 อุณหภูมิผิดปกติ bit7 - เอาต์พุตแสงปิดสถานะ; 1 ถูกต้อง 0 invalidStatus0: bit0 -- สถานะพลังงาน 5v6; 1 ปกติ 0 ข้อยกเว้น | ||||||||||
2.2 ช่วงเดี่ยว
2.2.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0x02 | 0x05 |
2.2.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| อธิบาย | 0xEE | 0x16 | 0x06 | 0x03 | 0x02 | สถานะ | ค่าตั้งแต่จำนวนเต็มสูง 8 บิต | ค่าตั้งแต่จำนวนเต็มต่ำกว่า 8 บิต | การเรียงลำดับค่าทศนิยม | ตรวจสอบ_ผลรวม |
| เมื่อกำหนดช่วงเป้าหมายแรก/สุดท้าย:สถานะ: 0x00 บ่งชี้ว่าผลลัพธ์เป็นเป้าหมายเดียว 0x01 บ่งชี้ว่ามีเป้าหมายด้านหน้าในผลลัพธ์ที่กำหนด 0x02 บ่งชี้ว่ามีเป้าหมายด้านหลังในผลลัพธ์ที่กำหนด 0x03 สงวนไว้; 0x04 บ่งชี้ว่าผลลัพธ์อยู่ในช่วงอยู่นอกช่วง สงวนไว้ 0x05 ในกรณีที่มีหลายเป้าหมายตั้งแต่:Status_ bit3~0: 0x0 บ่งชี้ว่าผลลัพธ์เป็นเป้าหมายเดียว 0x1 บ่งชี้ว่ามีเป้าหมายด้านหน้าในผลลัพธ์ที่กำหนด 0x2 บ่งชี้ว่ามีเป้าหมายด้านหลังในผลลัพธ์ที่กำหนด 0x3 บ่งชี้ว่าผลลัพธ์ตั้งแต่มีเป้าหมายด้านหน้าและเป้าหมายด้านหลัง 0x4 บ่งชี้ว่าผลลัพธ์อยู่ในช่วงอยู่นอกช่วง สงวนไว้ 0x5;Status_ bit7~4: 0x0 ~ 0xf ระบุหมายเลขผลลัพธ์ระยะทางปัจจุบัน ช่วงค่า [0, N-1] จำนวนเป้าหมาย 1 ≤ N ≤ 16 ค่าช่วง = ช่วงค่าจำนวนเต็มสูง 8 บิต × 256 + ค่าช่วงจำนวนเต็มต่ำ 8 บิต + ช่วงค่าบิตทศนิยม × 0.1, หน่วย m | ||||||||||
2.3 กำหนดเป้าหมายแรก / สุดท้าย / หลายเป้าหมาย
2.3.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| อธิบาย | 0xEE | 0x16 | 0x03 (ความยาวข้อมูล) | 0x03 | 0x03 | เป้า | ตรวจสอบ_ผลรวม |
| Target:0x01 กำหนดเป้าหมายแรกตั้งแต่; 0x02 ตั้งค่าเป้าหมายเทอร์มินัลตั้งแต่; 0x03 ตั้งค่าหลายเป้าหมายตั้งแต่; | |||||||
2.3.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0x03 | 0x06 |
2.4 ระยะต่อเนื่อง
2.4.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0x03 | 0x06 |
2.4.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| อธิบาย | 0xEE | 0x16 | 0x06 | 0x03 | 0x04 | สถานะ | ค่าตั้งแต่จำนวนเต็มสูง 8 บิต | ค่าตั้งแต่จำนวนเต็มต่ำกว่า 8 บิต | การเรียงลำดับค่าทศนิยม | ตรวจสอบ_ผลรวม |
| เมื่อกำหนดขอบเขตเป้าหมายแรกและเป้าหมายสุดท้าย:สถานะ: 0x00 บ่งชี้ว่าผลลัพธ์ที่กำหนดเป็นเป้าหมายเดียว 0x01 บ่งชี้ว่ามีเป้าหมายด้านหน้าในผลลัพธ์ที่กำหนด 0x02 บ่งชี้ว่ามีเป้าหมายด้านหลังในผลลัพธ์ที่กำหนด 0x03 สงวนไว้; 0x04 บ่งชี้ว่าผลลัพธ์อยู่ในช่วงอยู่นอกช่วง สงวนไว้ 0x05 ในกรณีที่มีหลายเป้าหมายตั้งแต่:Status_ bit3~0: 0x0 บ่งชี้ว่าผลลัพธ์เป็นเป้าหมายเดียว 0x1 บ่งชี้ว่ามีเป้าหมายด้านหน้าในผลลัพธ์ที่กำหนด 0x2 บ่งชี้ว่ามีเป้าหมายด้านหลังในผลลัพธ์ที่กำหนด 0x3 บ่งชี้ว่าผลลัพธ์ตั้งแต่มีเป้าหมายด้านหน้าและเป้าหมายด้านหลัง 0x4 บ่งชี้ว่าผลลัพธ์อยู่ในช่วงอยู่นอกช่วง สงวนไว้ 0x5;Status_ bit7~4: 0x0 ~ 0xf ระบุหมายเลขผลลัพธ์ระยะทางปัจจุบัน ช่วงค่า [0, N-1] จำนวนเป้าหมาย 1 ≤ N ≤ 16; | ||||||||||
2.5 หยุดตั้งแต่
2.5.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0x05 | 0x08 |
2.5.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0x05 | 0x08 |
2.6 ความผิดปกติตั้งแต่
โมดูลกำหนดระยะเลเซอร์กลับมา:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| อธิบาย | 0xEE | 0x16 | 0x06 | 0x03 | 0x06 | จอง | จอง | จอง | สถานะ1 | ตรวจสอบ_ผลรวม | |
| สถานะ 1: บิต0 - สถานะระบบ FPGA; 1 ปกติ 0 ข้อยกเว้น Bit1 - สถานะเอาต์พุตแสงเลเซอร์; 1 เอาต์พุตแสง 0 ไม่มีแสง Bit2 - สถานะการตรวจจับคลื่นหลัก; 1 คลื่นหลัก 0 ไม่มีคลื่นหลัก Bit3 - สถานะการตรวจจับเสียงก้อง; 1 echo 0 ไม่มี echo Bit4 - สถานะสวิตช์อคติ; 1 อคติกับ 0 อคติปิด Bit5 - สถานะเอาต์พุตอคติ; 1 แรงดันไบแอสเป็นปกติ 0 อคติผิดปกติ Bit6 - สถานะอุณหภูมิ; 1 อุณหภูมิปกติ 0 อุณหภูมิผิดปกติ Bit7 - สถานะเอาต์พุตแสงปิด; 1 0 ที่ถูกต้องไม่ถูกต้องคำสั่งนี้จะถูกส่งกลับเมื่อบิต 0~7 ในสถานะ 1 ผิดปกติเท่านั้น | |||||||||||
2.7 ตั้งค่าอัตรารับส่งข้อมูลของโมดูลกำหนดระยะเลเซอร์
2.4.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| อธิบาย | 0xEE | 0x16 | 0x06 | 0x03 | 0xA0 | บอดไฮ24 | บอดไฮ16 | บอดโลว์8 | บอดโลว์0 | ตรวจสอบ_ผลรวม |
2.7.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| อธิบาย | 0xEE | 0x16 | 0x06 | 0x03 | 0xA0 | บอดไฮ24 | บอดไฮ16 | บอดโลว์8 | บอดโลว์0 | ตรวจสอบ_ผลรวม |
2.8 ตั้งค่าความถี่ตั้งแต่ต่อเนื่อง
2.9.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| อธิบาย | 0xEE | 0x16 | 0x04 (ความยาวข้อมูล) | 0x03 | 0x0A1 | ความถี่ | หมายเลข | ตรวจสอบ_ผลรวม |
| ความถี่: 0x01~0x0A ความถี่ตั้งแต่เดี่ยว/ต่อเนื่อง จำนวน: สำรอง 0x00 | ||||||||
2.8.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0xA1 | 0xA4 |
2.9 กำหนดระยะห่างประตูขั้นต่ำ
2.9.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| อธิบาย | 0xEE | 0x16 | 0x04 (ความยาวข้อมูล) | 0x03 | 0xA2 | จาน | DIS_L | ตรวจสอบ_ผลรวม |
| DIS_H: ระยะทางสูง 8 บิตDIS_L: ระยะทางต่ำกว่า 8 บิตDIS: 10~20000 ช่วงระยะเกตขั้นต่ำในหน่วย M | ||||||||
2.9.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| อธิบาย | 0xEE | 0x16 | 0x04 (ความยาวข้อมูล) | 0x03 | 0xA2 | จาน | DIS_L | ตรวจสอบ_ผลรวม |
| DIS_H: ระยะทางสูง 8 บิตDIS_L: ระยะทางต่ำกว่า 8 บิตDIS: 10~20000 ช่วงระยะเกตขั้นต่ำในหน่วย M | ||||||||
2.10 สอบถามระยะเกตขั้นต่ำ
2.10.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0xA3 | 0xA6 |
2.10.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| อธิบาย | 0xEE | 0x16 | 0x04 (ความยาวข้อมูล) | 0x03 | 0xA3 | จาน | DIS_L | ตรวจสอบ_ผลรวม |
| DIS_H: ระยะทางสูง 8 บิตDIS_L: ระยะทางต่ำกว่า 8 บิตDIS: 10~20000 ช่วงระยะเกตขั้นต่ำในหน่วย M | ||||||||
2.11 กำหนดระยะเกตสูงสุด
2.11.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| อธิบาย | 0xEE | 0x16 | 0x04 (ความยาวข้อมูล) | 0x03 | 0xA4 | จาน | DIS_L | ตรวจสอบ_ผลรวม |
| DIS_H: ระยะทางสูง 8 บิตDIS_L: ระยะทางต่ำกว่า 8 บิตDIS: 10~20000 ช่วงระยะเกตขั้นต่ำในหน่วย M | ||||||||
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| อธิบาย | 0xEE | 0x16 | 0x04 (ความยาวข้อมูล) | 0x03 | 0xA4 | จาน | DIS_L | ตรวจสอบ_ผลรวม |
| DIS_H: ระยะทางสูง 8 บิตDIS_L: ระยะทางต่ำกว่า 8 บิตDIS: 10~20000 ช่วงระยะเกตขั้นต่ำในหน่วย M | ||||||||
2.12 สอบถามระยะเกตสูงสุด
2.12.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0xA5 | 0xA8 |
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| อธิบาย | 0xEE | 0x16 | 0x04 (ความยาวข้อมูล) | 0x03 | 0xA5 | จาน | DIS_L | ตรวจสอบ_ผลรวม |
| DIS_H: ระยะทางสูง 8 บิตDIS_L: ระยะทางต่ำกว่า 8 บิตDIS: 10~20000 ช่วงระยะเกตขั้นต่ำในหน่วย M | ||||||||
2.13 สอบถามหมายเลขเวอร์ชันซอฟต์แวร์ FPGA
2.13.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0xA6 | 0xA9 |
2.13.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| อธิบาย | 0xEE | 0x16 | 0x06 | 0x03 | 0xA6 | เวอร์ชัน | วันที่ | จันทร์ปี | ผู้เขียน | ตรวจสอบ_ผลรวม |
| เวอร์ชัน: bit7~bit4 หมายเลขเวอร์ชันหลัก (1~15) bit3~bit0 หมายเลขเวอร์ชันรอง (0~15) เช่น: 0x10——V1.0ข้อมูล: วันที่ (1~31)จันทร์ปี: bit7~bit4 เดือน (1~12)bit3~bit0 ปีเฉพาะ (0~15) สอดคล้องกับปี 2020-2035ผู้เขียน: 0x6c cliu; 0x5d dwu 0xcc ไซเฉิง | ||||||||||
2.14 ค้นหาหมายเลขเวอร์ชันซอฟต์แวร์ MCU
2.14.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0xA7 | 0xAA |
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| อธิบาย | 0xEE | 0x16 | 0x06 | 0x03 | 0xA7 | เวอร์ชัน | วันที่ | จันทร์ปี | ผู้เขียน | ตรวจสอบ_ผลรวม |
| เวอร์ชัน: bit7~bit4 หมายเลขเวอร์ชันหลัก (1~15)bit3~bit0 หมายเลขเวอร์ชันรอง (0~15) เช่น: 0x10——V1.0ข้อมูล: วันที่ (1~31)จันทร์ปี: bit7~bit4 เดือน (1~12)bit3~bit0 โดยเฉพาะปี (0~15A) สอดคล้องกับ 2020-2035ผู้เขียน: 0x00 jyang 0xf1 llfu 0x01 zqxiong | ||||||||||
2.15 ค้นหาหมายเลขเวอร์ชันฮาร์ดแวร์
2.15.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0xA8 | 0xAB |
2.15.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| อธิบาย | 0xEE | 0x16 | 0x06 | 0x03 | 0xA8 | เอ็มบีวีเอส | เอ็มบีวีเอส | เอพีดีวีเอส | แอลดีวีเอส | ตรวจสอบ_ผลรวม | |
| MBVS: หมายเลขเวอร์ชันฮาร์ดแวร์ของเมนบอร์ด CTVS: หมายเลขเวอร์ชันฮาร์ดแวร์ของบอร์ดควบคุม Apdvs: หมายเลขเวอร์ชันฮาร์ดแวร์ของบอร์ดตรวจจับLDVS: หมายเลขเวอร์ชันฮาร์ดแวร์ของบอร์ดไดรเวอร์ Bit7 ~ bit4 หมายเลขเวอร์ชันหลัก (1 ~ 15) bit3 ~ bit0 หมายเลขเวอร์ชันรอง (0 ~ 15) เช่น:0x10——V1. 0 | |||||||||||
2.16 สอบถามหมายเลข Sn
2.16.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0xA9 | 0xAC |
2.16.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| อธิบาย | 0xEE | 0x16 | 0x05 | 0x03 | 0xA9 | จันทร์ปี | หมายเลข_H | หมายเลข_L | ตรวจสอบ_ผลรวม |
| Monyear: bit7 ~ bit4 months (1 ~ 12) Bit3 ~ bit0 ปี (0 ~ 15) ซึ่งสอดคล้องกับ 2020 ~ 2035Num_ H: ตัวเลขคือ 8 หลัก highNum_ 50: ตัวเลข 8 หลักล่างของ NoNum: 1 ~ 999 No | |||||||||
2.17 เวลารวมของแสงที่ส่งออก
2.17.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0x90 | 0x93 |
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| อธิบาย | 0xEE | 0x16 | 0x05 | 0x03 | 0x90 | PNUM3 | PNUM2 | PNUM1 | ตรวจสอบ_ผลรวม |
| PNUM3: เวลาแสงออกทั้งหมด, บิต23 ~ bit16PNUM2: เวลาแสงออกทั้งหมด, บิต15 ~ bit8PNUM1: เวลาแสงออกทั้งหมด, bit7 ~ bit0 | |||||||||
2.18 สอบถามเวลาเปิดและปิดไฟในครั้งนี้
2.18.1 ส่งไปยังโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 |
| อธิบาย | 0xEE | 0x16 | 0x02 | 0x03 | 0x91 | 0x94 |
2.18.2 การส่งคืนโมดูลกำหนดระยะเลเซอร์:
| ไบต์ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| อธิบาย | 0xEE | 0x16 | 0x05 | 0x03 | 0x91 | PNUM3 | PNUM2 | PNUM1 | ตรวจสอบ_ผลรวม |
| PNUM3: เวลาแสงออกทั้งหมด, บิต23 ~ bit16PNUM2: เวลาแสงออกทั้งหมด, บิต15 ~ bit8PNUM1: เวลาแสงออกทั้งหมด, bit7 ~ bit0 | |||||||||
3 ตัวอย่างคำสั่ง
| 3.1 การตรวจสอบอุปกรณ์ด้วยตนเองส่ง: ee 16 02 03 01 04RECV: ee 16 06 03 01 ff 00 f7 ff f9 | 3.5 กำหนดเป้าหมายแรกส่ง: ee 16 03 03 03 01 07RECV: ee 16 02 03 03 06 |
| Cân nặng | 3.6 ตั้งเป้าหมายสุดท้ายส่ง: ee 16 03 03 03 02 08 RECV: ee 16 02 03 03 06 |
| 3.3 ต่อเนื่องส่ง: ee 16 02 03 04 07RECV: ee 16 06 03 04 04 00 00 00 0bRECV: ee 16 06 03 04 04 00 00 00 0bRECV: …… | 3.7 ตั้งค่าหลายเป้าหมายส่ง: ee 16 03 03 03 03 09 RECV: ee 16 02 03 03 06 |
| 3.4 หยุดตั้งแต่ส่ง: สำหรับ 16 02 03 05 08RECV: สำหรับ 16 02 03 05 08 | 3.8 ตั้งค่าความถี่ตั้งแต่ต่อเนื่อง 1HzSEND: ee 16 04 03 a1 01 00 a5RECV: ee 16 02 03 a1 a4 |
| 3.9 ตั้งค่าความถี่ตั้งแต่ต่อเนื่อง 5HzSEND: ee 16 04 03 a1 05 00 a9RECV: ee 16 02 03 a1 a4 |
1. เพื่อให้ผู้ปฏิบัติงานใช้ฟังก์ชันต่างๆ ของผลิตภัณฑ์เครื่องวัดระยะด้วยเลเซอร์ขนาดเล็ก STA-AM30X ได้อย่างปลอดภัยและถูกต้อง คู่มือการใช้งานและการบำรุงรักษานี้จะให้คำแนะนำในการใช้งานและการบำรุงรักษา ใช้ได้กับผู้ปฏิบัติงานและเจ้าหน้าที่ซ่อมบำรุงของผลิตภัณฑ์นี้
เครื่องวัดระยะด้วยเลเซอร์ขนาดเล็ก STA-AM30X (ต่อไปนี้จะเรียกว่าเครื่องวัดระยะด้วยเลเซอร์) เป็นผลิตภัณฑ์ออปโตอิเล็กทรอนิกส์ที่มีความแม่นยำ ซึ่งปล่อยเลเซอร์ไปยังเป้าหมายที่วัดได้ และคำนวณข้อมูลระยะทางตามเวลาการบินของเลเซอร์ เครื่องวัดระยะด้วยเลเซอร์นี้สามารถสื่อสารผ่านอินเทอร์เฟซการสื่อสาร Uart (TTL_3.3V) และโดดเด่นด้วยประสิทธิภาพที่โดดเด่นและการใช้งานที่เรียบง่าย เลเซอร์ของเรนจ์ไฟนเดอร์นี้ห้ามมิให้สัมผัสโดยตรงกับดวงตาของมนุษย์
2.1 คำแนะนำด้านวัสดุ
แนะนำให้ใช้แก้วแสง H-K9L เป็นวัสดุสำหรับหน้าต่างแสง H-K9L เป็นแก้วแสงไร้สีที่พบมากที่สุด เหมาะสำหรับช่วงเลเซอร์ 300 นาโนเมตรถึง 2100 นาโนเมตร มีอัตราส่วนต้นทุนต่อประสิทธิภาพสูงและคุณสมบัติทางกายภาพที่เหนือกว่า
2.2 คำแนะนำในการประมวลผล
ค่าความคลาดเคลื่อนของมุมลิ่มของหน้าต่างออปติคัลควรมีค่าน้อยที่สุดเท่าที่จะเป็นไปได้ ขอแนะนำว่าความอดทนของมุมลิ่ม ≤ 3' (เกรดความอดทน ≤ ระดับ 7);
พื้นผิวแสงของหน้าต่างแสงควรจะเรียบที่สุด ขอแนะนำว่าค่าเบี่ยงเบนเฉลี่ยทางคณิตศาสตร์ของโปรไฟล์ (Ra) คือ 0.012
2.3 ข้อแนะนำในการเคลือบ

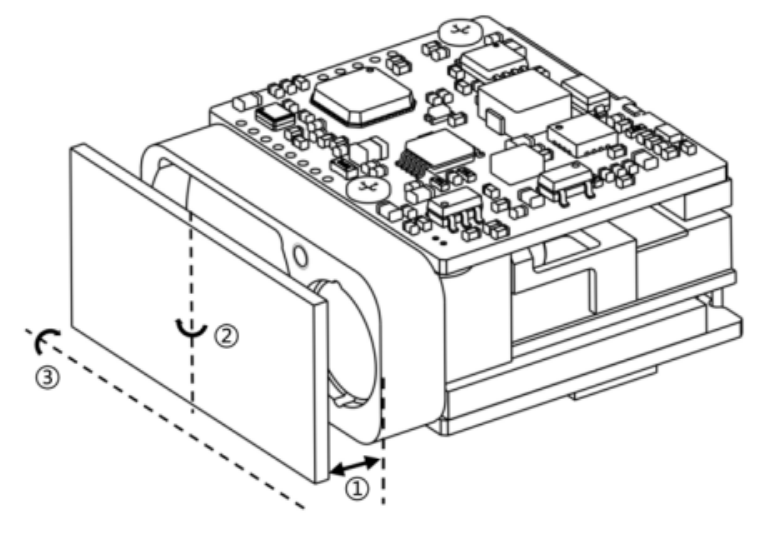

หากการรวมระบบทั้งหมดใช้เลนส์หน้าต่าง ขอแนะนำให้เลนส์มีค่าการส่งผ่าน >98% สำหรับแถบความยาวคลื่น 1535±20 นาโนเมตร ที่มีความหนา ≤2 มม. ระยะห่างระหว่างเลนส์และผิวหน้าของโมดูลควรอยู่ที่ ≤3 มม. มุมหันเห ≤1.5° และมุมพิทช์ ≤30°
สำหรับหน้าต่างแสงของเครื่องวัดระยะด้วยเลเซอร์ 1535 นาโนเมตร ขอแนะนำให้เคลือบฟิล์มป้องกันแสงสะท้อนในช่วง 1525 นาโนเมตรถึง 1545 นาโนเมตร โดยมีการส่งผ่าน ≥ 99%
ตามสภาพแวดล้อมการใช้งานเฉพาะของผลิตภัณฑ์ สามารถเลือกฟิล์มป้องกันอื่นๆ เช่น ฟิล์มที่ไม่ชอบน้ำหรือฟิล์มแข็งเพิ่มเติมเพื่อเคลือบบนพื้นผิวด้านนอกของหน้าต่างแสงได้ สำหรับตัวบ่งชี้ที่เหลือ โปรดดูที่ MIL-STD-810G และความส่งผ่านควรอยู่ที่ ≥ 97%
2.4 ข้อแนะนำด้านรูปทรงและการใช้งานกระจกออปติก
ค่ารูรับแสงที่มีประสิทธิภาพของช่องแสงจะขึ้นอยู่กับผลิตภัณฑ์ที่แตกต่างกัน ขนาดภายนอกควรตรวจสอบให้แน่ใจว่ารูรับแสงที่มีประสิทธิภาพของหน้าต่างแสง - เส้นผ่านศูนย์กลางภายนอกของหน้าต่างแสง ≥ 2 มม. และเส้นผ่านศูนย์กลางภายนอกของเสาอากาศเรนจ์ไฟนเดอร์ - ขนาดที่ฉายของรูรับแสงที่มีประสิทธิภาพของหน้าต่างแสง ≥ 1.5 มม. แผนผังแสดงดังต่อไปนี้ เนื่องจากหน้าต่างแสงมีการดูดกลืนแสงเลเซอร์ในระดับหนึ่ง ขอแนะนำให้ควบคุมความหนาของหน้าต่างแสงเองภายใน 2 ถึง 4 มม. ตามขนาดภายนอก
เนื่องจากหน้าต่างแสงมีการส่งผ่านแสงสูง ขอแนะนำให้ควบคุมความเบี่ยงเบนตามแนวแกนระหว่างแกนแสงที่เปล่งแสงและปกติของหน้าต่างแสงที่จะถูกควบคุมภายใน 0° ถึง 2° แผนผังตำแหน่งของช่องมองภาพและกระบอกเลนส์ทั้งสองมีดังต่อไปนี้ ในเวลาเดียวกันช่องว่างอากาศระหว่างหน้าต่างแสงและเรนจ์ไฟนเดอร์ควรมีขนาดเล็กที่สุดเท่าที่จะเป็นไปได้ รูปที่ 4 แสดงแผนผังของตำแหน่งของหน้าต่างออปติคัลในสองวิธี
รูรับแสงที่มีประสิทธิภาพของหน้าต่างแสง y2 - เส้นผ่านศูนย์กลางภายนอกของหน้าต่างแสง y1>2มม
เส้นผ่านศูนย์กลางภายนอกของเสาอากาศเรนจ์ไฟน 3 - ขนาดการฉายภาพของรูรับแสงที่มีประสิทธิภาพของหน้าต่างแสง y2,> 1.5 มม.
ช่องว่างอากาศ d ระหว่างหน้าต่างแสงและเรนจ์ไฟนเนอร์ควรมีขนาดเล็กที่สุดเท่าที่จะเป็นไปได้ รูรับแสงที่มีประสิทธิภาพของหน้าต่างแสง x2 - เส้นผ่านศูนย์กลางภายนอกของหน้าต่างแสง x1>2 มม.
เส้นผ่านศูนย์กลางภายนอกของเสาอากาศเรนจ์ไฟน x3 - ขนาดการฉายภาพของรูรับแสงที่มีประสิทธิภาพของหน้าต่างแสง x2, > 1.5 มม.
ช่องว่างอากาศ d ระหว่างช่องแสงและเรนจ์ไฟนเดอร์ควรมีขนาดเล็กที่สุดเท่าที่จะเป็นไปได้
แผนผังของขนาดภายนอกและตำแหน่งของหน้าต่างแสงสองวิธี
3. การทำงาน เพื่อให้คุณเข้าใจฟังก์ชันทั้งหมดของระบบนี้อย่างถ่องแท้ และเชี่ยวชาญวิธีการติดตั้ง การใช้งาน และการบำรุงรักษาอย่างถูกต้อง โปรดอ่านเนื้อหาของบทนี้อย่างละเอียดก่อนติดตั้งและใช้ระบบนี้
3.1 การเปิดเครื่อง
3.1.1 ก่อนเปิดเครื่อง
เชื่อมต่อเครื่องวัดระยะแบบเลเซอร์, สายตรวจแก้จุดบกพร่อง, แหล่งจ่ายไฟ DC และคอมพิวเตอร์โฮสต์ดังแสดงในรูป
แผนผังของการเชื่อมต่อ
3.1.2 การเปิดเครื่อง
การดำเนินการเปิดเครื่อง: เชื่อมต่อแหล่งจ่ายไฟ
3.2 การดำเนินการปิดเครื่อง
3.2.1 ก่อนปิดเครื่อง
ก่อนปิดเครื่องควรได้รับการยืนยันว่ากระบวนการทำงานและงานของแต่ละผลิตภัณฑ์อยู่ในสถานะสิ้นสุดและออกจากโปรแกรมแล้ว
3.2.2 การปิดเครื่อง
ขั้นตอนการปิดเครื่อง: ถอดแหล่งจ่ายไฟออก
3.3 การดำเนินงาน
3.3.1 โหมดระยะ
วิธีการทำงานของโหมดตั้งแต่:
ก) ส่งคำสั่ง "การวัดระยะเดี่ยว" ไปยังเครื่องวัดระยะแบบเลเซอร์ เครื่องวัดระยะด้วยเลเซอร์จะดำเนินการวัดระยะแบบเดี่ยวและรายงานสถานะการวัดระยะและค่าระยะทาง
b) ส่งคำสั่ง "1Hz Ranging" ไปยังเครื่องวัดระยะแบบเลเซอร์ เครื่องวัดระยะด้วยเลเซอร์จะดำเนินการหนึ่งครั้งต่อวินาทีและรายงานสถานะการวัดระยะและค่าระยะทาง
c) ส่งคำสั่ง "หยุดตั้งแต่" เพื่อหยุดตั้งแต่
d) ส่งคำสั่ง "5Hz Ranging" ไปยังเครื่องวัดระยะแบบเลเซอร์ เครื่องวัดระยะด้วยเลเซอร์จะทำงานห้าครั้งต่อวินาที และรายงานสถานะการวัดระยะและค่าระยะทาง
จ) ส่งคำสั่ง "หยุดตั้งแต่" เพื่อหยุดตั้งแต่
f) ส่งคำสั่ง "10Hz Ranging" ไปยังเครื่องวัดระยะด้วยเลเซอร์ เครื่องวัดระยะแบบเลเซอร์จะทำงานสิบครั้งต่อวินาที และรายงานสถานะการวัดระยะและค่าระยะทาง
g) ส่งคำสั่ง "หยุดตั้งแต่" เพื่อหยุดตั้งแต่
3.3.2 การตั้งค่าการกำหนดระยะห่าง
การกำหนดระยะทางหมายถึงการตั้งค่าส่วนของระยะการควบคุม (แสดงเป็นเลขฐานสิบหก) ภายในช่วงความสามารถที่หลากหลาย ข้อมูลระยะทางเป้าหมายที่ต่ำกว่าค่าเกตจะไม่ถูกส่งกลับ และค่าช่วงที่สูงกว่าค่าเกตภายในช่วงการวัดจะเป็นค่าช่วงที่มีประสิทธิผล
หากจำเป็นต้องตั้งค่า วิธีดำเนินการจะเป็นดังนี้:
ก) ส่งคำสั่ง "การตั้งค่าค่า Gating" ไปยังเครื่องวัดระยะแบบเลเซอร์
ส่งคำสั่ง "Ranging" ไปยังเครื่องวัดระยะแบบเลเซอร์ เครื่องวัดระยะแบบเลเซอร์จะดำเนินการกำหนดระยะ ตรวจสอบว่าค่าระยะทางที่ส่งกลับมามากกว่าค่าการกำหนดระยะทางหรือไม่ จากนั้นจึงรายงานผลการวัดระยะ
c) ส่งคำสั่ง "Stop Ranging" เพื่อหยุดการดำเนินการกำหนดระยะ หากไม่จำเป็นต้องใช้ฟังก์ชันการกำหนดระยะทาง จะต้องคืนค่าการตั้งค่าเริ่มต้นด้วยตนเอง (ตั้งค่าของการกำหนดระยะทางเป็น 0)
3.3.3 โหมดการตรวจสอบตัวเอง
วิธีการทำงานของการตรวจสอบตัวเอง:
ก) ส่งคำแนะนำ "การตรวจสอบตัวเอง" ไปยังเครื่องวัดระยะแบบเลเซอร์ เครื่องวัดระยะด้วยเลเซอร์จะเริ่มตรวจสอบตัวเองและส่งข้อมูลกลับมา เช่น อุณหภูมิแวดล้อมในปัจจุบัน และสถานะการทำงาน
4. การตรวจสอบและบำรุงรักษา
4.1 การตรวจสอบทั่วไป
การตรวจสอบด้วยสายตาและการตรวจสอบการเปิดเครื่องควรดำเนินการเมื่อมีการใช้ผลิตภัณฑ์เป็นครั้งแรกและหลังจากเปลี่ยนโมดูลทรัพยากรแล้ว สำหรับผลิตภัณฑ์ที่ใช้งานปกติ ต้องมีการตรวจสอบการเปิดเครื่องเท่านั้นก่อนใช้งาน
4.1.1 การตรวจสอบด้วยสายตา
ขั้นตอนการตรวจสอบด้วยสายตามีดังนี้:
ก) ตรวจสอบว่ารูปลักษณ์ของผลิตภัณฑ์เป็นเรื่องปกติหรือไม่
b) ตรวจสอบว่ามีข้อผิดพลาดในการเชื่อมต่อสายเคเบิลหรือไม่ และการเชื่อมต่อควรจะมั่นคง
4.1.2 การตรวจสอบการเปิดเครื่อง
ขั้นตอนการตรวจสอบการเปิดเครื่องมีดังนี้:
ก) ดำเนินการเปิดเครื่องให้เสร็จสิ้นตามขั้นตอนใน 3.1
b) เริ่มโมดูลทดสอบตัวเอง
c) หลังจากการตรวจสอบเสร็จสิ้น ให้ดำเนินการปิดเครื่องให้เสร็จสิ้นตามขั้นตอนใน 3.2
4.2 การบำรุงรักษาตามปกติ
เครื่องวัดระยะแบบเลเซอร์ไม่ต้องการการบำรุงรักษาภายใต้สภาวะการทำงานปกติ จำเป็นต้องมีการบำรุงรักษาหากเก็บไว้ในสภาพแวดล้อมที่ปราศจากฝุ่นเป็นเวลานานกว่าหนึ่งปี เนื้อหาการบำรุงรักษาประกอบด้วย:
4.2.1 การตรวจสอบทั่วไป
ทำการตรวจสอบผลิตภัณฑ์โดยทั่วไปเมื่อไม่ได้เสียบปลั๊ก ขั้นตอนมีดังนี้:
ก) เครื่องหมายและหมายเลขทั้งหมดบนผลิตภัณฑ์และปลั๊กสายทดสอบ (เต้ารับ) ควรถูกต้องและชัดเจน
b) ควรขันสกรูทุกชนิดบนแผงให้แน่น
c) ควรตรวจสอบให้แน่ใจว่าไม่มีสิ่งที่แนบมา เช่น จุดแสง รอยเปื้อน คราบน้ำ เชื้อรา รอยนิ้วมือ ฝุ่นละออง ฯลฯ และรอยแตกที่ขัดขวางการสังเกตตามปกติบนกระจกเลนส์ของผลิตภัณฑ์เมื่อมองเห็นด้วยตาเปล่า
4.2.2 การตรวจสอบการเปิดเครื่อง
ดำเนินการตรวจสอบและบำรุงรักษาเครื่องวัดระยะแบบเลเซอร์อย่างครอบคลุมเมื่อเปิดเครื่อง เนื้อหาประกอบด้วย:
ก) เปิดเครื่องตามลำดับ;
b) ดำเนินการเปิดเครื่องให้เสร็จสิ้นตามขั้นตอนใน 3.1;
c) เริ่มโมดูลการทดสอบตัวเองของผลิตภัณฑ์และทำการทดสอบตัวเองของผลิตภัณฑ์ให้เสร็จสิ้น
d) ดำเนินการปิดเครื่องให้เสร็จสิ้นตามขั้นตอนใน 3.2
5. การวิเคราะห์อาการผิดปกติและวิธีการแก้ไขปัญหา
เครื่องวัดระยะแบบเลเซอร์เป็นผลิตภัณฑ์ที่มีความแม่นยำ เมื่อเกิดข้อผิดพลาด จะต้องส่งคืนอุปกรณ์ทั้งหมดกลับไปที่โรงงานเพื่อวิเคราะห์ข้อบกพร่อง ตำแหน่ง และการซ่อมแซม ไม่อนุญาตให้ซ่อมแซมตัวเอง
อาการข้อบกพร่องทั่วไปและวิธีการแก้ไขปัญหาจะแสดงอยู่ในตารางต่อไปนี้
อาการผิดปกติทั่วไปและวิธีการแก้ไขปัญหา
| อาการผิดปกติ | เหตุผลที่เป็นไปได้ | วิธีการตรวจสอบ | มาตรการแก้ไขปัญหา |
| ไม่สามารถเปิดผลิตภัณฑ์ได้ตามปกติ | a) ความผิดปกติในแหล่งจ่ายไฟและสายเคเบิลเชื่อมต่อ b) ความผิดปกติของวงจร | ตรวจสอบแหล่งจ่ายไฟและสายเชื่อมต่อ | ก) เปลี่ยนแหล่งจ่ายไฟหรือสายเคเบิลเชื่อมต่อข) ข) ในกรณีที่วงจรผิดปกติ โปรดติดต่อผู้ผลิตเพื่อขอความช่วยเหลือในการแก้ไขปัญหา |
| ไม่สามารถส่งคืนข้อมูลการสื่อสารได้ | a) ความผิดปกติของสายเคเบิลเชื่อมต่อ b) แหล่งจ่ายไฟผิดปกติ c) c) ข้อผิดพลาดในการสื่อสารของเครื่องวัดระยะแบบเลเซอร์ | a) ตรวจสอบว่าสายเชื่อมต่อเป็นปกติหรือไม่b) ตรวจสอบว่าแหล่งจ่ายไฟเป็นปกติหรือไม่ | a) เปลี่ยนสายเชื่อมต่อและแหล่งจ่ายไฟ b) สำหรับปัญหาด้านการสื่อสาร โปรดติดต่อผู้ผลิตเพื่อขอความช่วยเหลือในการแก้ไขปัญหา |
6. ข้อกำหนดสำหรับบรรจุภัณฑ์ การขนส่ง และการเก็บรักษา
6.1 บรรจุภัณฑ์
สำหรับสินค้าที่ถูกเปิดผนึกและจำเป็นต้องเติมสต็อก ควรบรรจุตามบรรจุภัณฑ์เดิม เมื่อสินค้าต้องส่งคืนโรงงาน ควรใช้บรรจุภัณฑ์เดิมให้มากที่สุด เมื่อใช้บรรจุภัณฑ์รูปแบบอื่นไม่ควรทำให้ประสิทธิภาพของผลิตภัณฑ์ลดลงหรือเกิดความเสียหายต่อผลิตภัณฑ์
6.2 การขนส่ง
ผลิตภัณฑ์ที่ได้รับการบรรจุใหม่สามารถขนส่งโดยรถยนต์ รถไฟ เครื่องบิน เรือ ฯลฯ ในระหว่างการขนส่ง สินค้าที่บรรจุหีบห่อควรได้รับการแก้ไขด้วยวิธีการขนส่งเพื่อหลีกเลี่ยงปรากฏการณ์ต่างๆ เช่น การกระแทก การจัดการอย่างหยาบ และการสัมผัสกับฝนและหิมะ สำหรับสภาพแวดล้อมการขนส่งทางถนนและการขนส่งทางรถไฟ โปรดดูที่ MIL-STD-810G
6.3 การจัดเก็บ
สินค้าที่บรรจุใหม่จะต้องไม่จัดเก็บในที่โล่งในป่า ควรเก็บไว้ในคลังสินค้าที่มีอุณหภูมิการเก็บรักษา 0°C ถึง +30°C มีความชื้นสัมพัทธ์ไม่เกิน 80% ปราศจากการกัดเซาะของสารกัดกร่อน การสั่นสะเทือนทางกลและการกระแทกที่รุนแรง และสนามแม่เหล็กแรงสูง
เพื่อที่จะใช้ผลิตภัณฑ์นี้อย่างปลอดภัย โปรดอ่านคู่มือการใช้งานนี้อย่างละเอียดก่อนใช้งานผลิตภัณฑ์
ล. เครื่องวัดระยะเลเซอร์นี้เป็นผลิตภัณฑ์ออปติคอลและกลไกที่มีความแม่นยำ การใช้งานโดยฝ่าฝืนกฎระเบียบอาจทำให้เกิดการบาดเจ็บจากเลเซอร์ที่เป็นอันตรายได้ อย่าเปิดหรือปรับส่วนใดๆ ของเครื่องวัดระยะด้วยเลเซอร์ และอย่าพยายามซ่อมแซมหรือปรับประสิทธิภาพของเครื่องวัดระยะด้วยเลเซอร์ด้วยตัวเอง
l ให้ความสนใจกับการป้องกันไฟฟ้าสถิต: ชิ้นส่วนอิเล็กทรอนิกส์ของเครื่องวัดระยะเลเซอร์มีความไวต่อการปล่อยประจุไฟฟ้าสถิต อย่าสัมผัสอุปกรณ์อิเล็กทรอนิกส์ใด ๆ โดยไม่มีมาตรการป้องกัน
l เปิดเครื่องเลเซอร์เรนจ์ไฟนเนอร์เพื่อการทำงานภายในแรงดันไฟฟ้าและช่วงพลังงานที่ระบุเท่านั้น
l ห้ามสัมผัสเลนส์สายตาด้วยนิ้วมือหรือวัตถุแข็ง (เพื่อป้องกันการปนเปื้อนของน้ำมันหรือรอยขีดข่วนของเลนส์)
l ห้ามทำการวัดเป้าหมายที่มีการสะท้อนแสงสูงในระยะใกล้เกินไป (เพื่อป้องกันความเสียหายต่อส่วนประกอบหลักของเครื่องตรวจจับ ฯลฯ )
l ห้ามเก็บเครื่องวัดระยะด้วยเลเซอร์ภายใต้สภาวะที่ไม่ระบุ (เช่น สภาพแวดล้อมที่มีมลพิษสูง เกินช่วงอุณหภูมิในการจัดเก็บ เป็นต้น)
l ห้ามมิให้เครื่องวัดระยะด้วยเลเซอร์ถูกกระแทกทางกลอย่างรุนแรง (การสั่นสะเทือน การกระแทก การตกหล่น ฯลฯ)
โมดูล LRF OEM/ODM 1-90 กม
เซินเจิ้น Jiguang เทคโนโลยี จำกัด
อีเมล์: sales@jioptics.com
เว็บไซต์:www.jioptics.com
ที่อยู่: 2017 Longcheng Avenue, Longgang District, เซินเจิ้น
