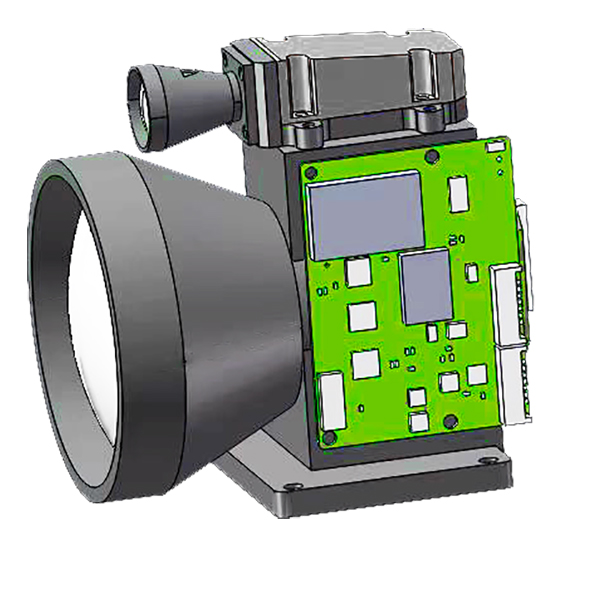

โมดูลค้นหาระยะด้วยเลเซอร์ 20 กม

(1) เป้าหมายและข้อกำหนดเงื่อนไข
ทัศนวิสัยâ¥15กม
ความชื้น ¤80%
สำหรับรถยนต์ที่มีขนาด 2.3 ม. x 2.3 ม
ค่าการสะท้อนแสง=0.3
ระยะวิ่ง 12 กม
(2) การวิเคราะห์และการตรวจสอบ
พารามิเตอร์หลักที่ส่งผลต่อความสามารถที่หลากหลาย ได้แก่ กำลังสูงสุดของเลเซอร์ มุมไดเวอร์เจนซ์ การส่งและรับการส่งผ่าน ความยาวคลื่นของเลเซอร์ เป็นต้น
สำหรับเครื่องวัดระยะเลเซอร์นี้ ต้องใช้กำลังสูงสุด 80 กิโลวัตต์ของเลเซอร์ มุมเบี่ยงเบน 0.3mrad ความยาวคลื่น 1535 นาโนเมตร กำลังส่ง 90% กำลังรับส่งผ่าน 80% และระยะรับ 56 มม.
เป็นเครื่องวัดระยะด้วยแสงเลเซอร์สำหรับเป้าหมายขนาดเล็ก ความสามารถในการวัดระยะสามารถคำนวณได้จากสูตรต่อไปนี้ สูตรที่หลากหลายสำหรับเป้าหมายขนาดเล็ก ¼



: พลังงานแสงที่ตรวจจับได้
: กำลังส่งของเลเซอร์เรนจ์ไฟน์เดอร์(50กิโลวัตต์)
: กำลังส่ง (0.9)
: กำลังรับ (0.8)
: พื้นที่รับแสง(56mm
: พื้นที่สะท้อนที่มีประสิทธิภาพของเป้าหมาย(5.29ã¡)
: ค่าการสะท้อนแสงของเป้าหมาย(0.3)
: ค่าสัมประสิทธิ์การลดทอนบรรยากาศ (0.16)
: การมองเห็น (ตามเงื่อนไขการทดสอบ)
: ระยะทางไปยังเป้าหมาย
ตราบเท่าที่กำลังแสงที่ตรวจจับได้ซึ่งสะท้อนจากเป้าหมายมีค่ามากกว่ากำลังแสงขั้นต่ำที่ตรวจจับได้ เครื่องวัดระยะด้วยเลเซอร์จะสามารถวัดระยะทางไปยังเป้าหมายได้ สำหรับเครื่องวัดระยะเลเซอร์ที่มีความยาวคลื่น 1535 นาโนเมตร โดยทั่วไป กำลังที่ตรวจจับได้ขั้นต่ำ (M.D.S) ของ APD คือ 5×10-9W
ภายใต้ทัศนวิสัย 15 กม. และระยะทางถึงเป้าหมาย 14 กม. กำลังการตรวจจับขั้นต่ำต่ำกว่า M.D.S ของ APD (5×10-9W) ดังนั้น ภายใต้สภาวะที่มีทัศนวิสัย 15 กม. เครื่องวัดระยะด้วยเลเซอร์สามารถวัดระยะได้ (2.3 ม. x 2.3 ม.) เป้าหมายสูงสุด 13~14 กม. (อาจใกล้เคียงหรือน้อยกว่า 14 กม.)
