โมดูลตัวค้นหาช่วง 4 กม.

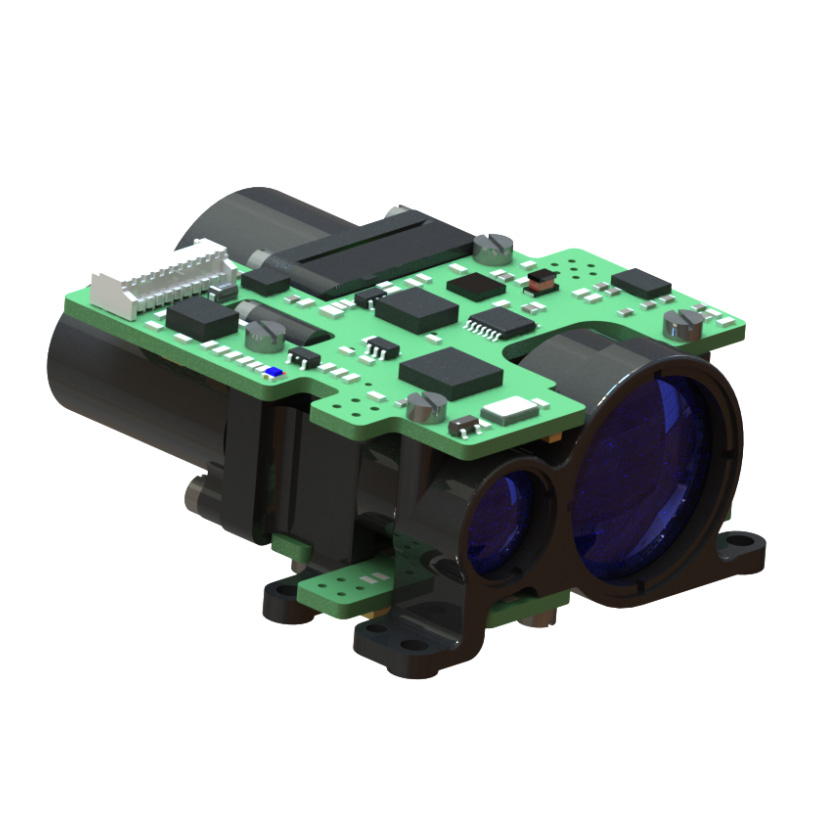

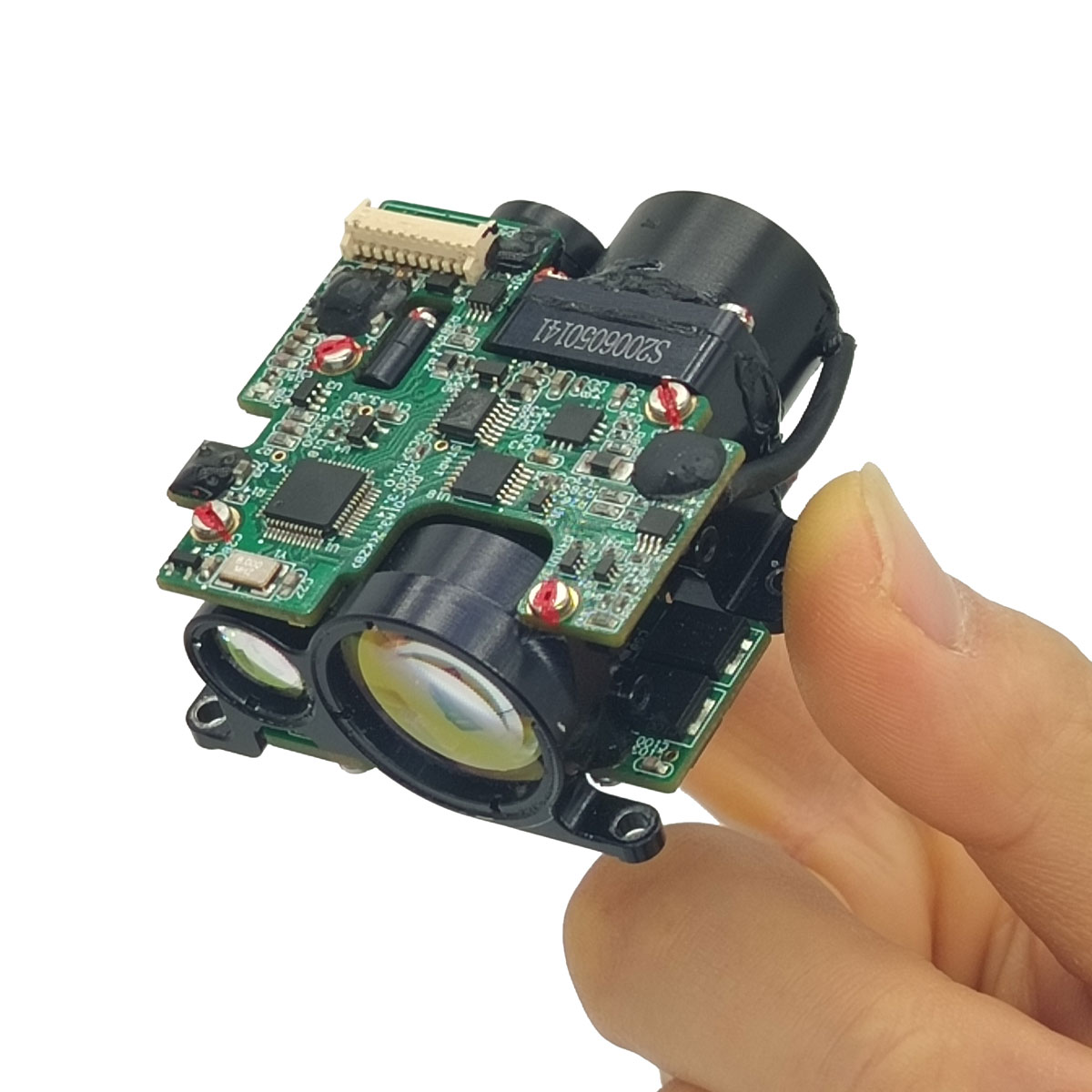

โมดูลตัวค้นหาช่วง 4 กม. STA0407X ใช้โมดูลเลเซอร์เออร์เบียมแก้ว 1535nm ที่ปลอดภัยต่อตาที่พัฒนาขึ้นอย่างอิสระโดย Jioptics ซึ่งมีลักษณะของการใช้พลังงานต่ำขนาดเล็กความแม่นยำสูงและความปลอดภัยของดวงตา

ส่งคำถาม

รายละเอียดสินค้า

ช่วงการวัดสูงสุด: 4000m (ยานพาหนะ 2.3x2.3m) 7000 m (ผนังสีขาว)
ความแม่นยำ± 1m
ความแม่นยำในการวัด≥ 98%
น้ำหนัก≤ 75g

คุณสมบัติโมดูลตัวค้นหาช่วง 4 กม.

1. การออกแบบการกำหนดค่าแบบบูรณาการและการติดตั้งการปิดผนึกหลายจุดด้านหน้าความสามารถในการต่อต้านความสมดุลที่แข็งแกร่งความทนทานสูงชีวิตการทำงานที่ยาวนานความปลอดภัยของดวงตา
2. การใช้เทคโนโลยีการออกแบบออพติคอลที่ไม่ได้รับความร้อนด้วยความสามารถในการปราบปรามเสียงรบกวนที่ดีระยะห่างใกล้กับประสิทธิภาพและประสิทธิภาพการใช้แสงอุณหภูมิสูงและต่ำ
3. อินเทอร์เฟซภายในของวงจรใช้กระบวนการเชื่อมต่อสายเชื่อมเชื่อมโดยตรงซึ่งมีความมั่นคงและเชื่อถือได้ซึ่งสามารถหลีกเลี่ยงการลัดวงจรหรือการสัมผัสที่ไม่ดีที่เกิดจากการคลายออกซิเดชันและไอน้ำของตัวเชื่อมต่อและปรับปรุงความน่าเชื่อถือและอายุการใช้งานของผลิตภัณฑ์

ดัชนีประสิทธิภาพผลิตภัณฑ์สำหรับโมดูล Laser RangeFinder Laser STA-D0407X

รายการ	ดัชนี
แบบอย่าง	stag407x
ความยาวคลื่นในการทำงาน	1535nm ± 10nm
ช่วง	50-7000m
ความสามารถในการจัดระเบียบ	7000m	เป้าหมายขนาดใหญ่ทัศนวิสัย≥ 16 กม.
	4000m	ทัศนวิสัย≥ 8km เป้าหมายที่มีการสะท้อนแสง 0.3 สำหรับยานพาหนะ 2.3m × 4.6m
อินเทอร์เฟซการสื่อสาร	RS422
ความชื้น	≤ 60%
ความแม่นยำ	± 1m
อัตราความถูกต้อง	≥98%
มุมแตกต่าง	≤0.5MRAD
ความถี่ตั้งแต่	1 เวลา, 1Hz, 5Hz, (10Hz เลือกได้)
ขนาด	≤57มม. × 50 มม. × 30 มม.
แรงดันไฟฟ้า	10V ～ 14V
การใช้พลังงานทำงาน	การใช้พลังงานเฉลี่ย: ≤ 3W
การใช้พลังงานสแตนด์บาย	≤1w
อุณหภูมิในการทำงาน	-40 ℃～+60 ℃
อุณหภูมิการจัดเก็บ	-50 ℃～+70 ℃
น้ำหนัก	≤75g

อินเทอร์เฟซการติดตั้งโครงสร้างสำหรับโมดูล RangeFinder Laser Laser STA-D0407X

เซ็นเซอร์วัดอินเตอร์เฟสไฟฟ้า

ข้อกำหนดส่วนต่อประสานไฟฟ้ามีดังนี้:
แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 10V ~ 14V;
การใช้พลังงานเฉลี่ย: ≤ 3W;
การใช้พลังงานสแตนด์บาย: ≤ 1W;
ปลายคอมพิวเตอร์ด้านบนเชื่อมโยงข้ามกับปลายเรนจ์ไฟเตอร์ผ่านขั้วต่อ 10pin ที่มีระยะห่าง 1.25 มม. คำจำกัดความของพินของพอร์ตแหล่งจ่ายไฟและการสื่อสารที่ปลายเรนจ์ไฟเตอร์แสดงในตารางต่อไปนี้ (การรับและการส่งนั้นสัมพันธ์กับ RangeFinder) และตำแหน่งของพิน 1 ของตัวเชื่อมต่อจะแสดงในรูปต่อไปนี้

นิยามพินของแหล่งจ่ายไฟและพอร์ตการสื่อสารที่ปลายช่วง

เข็มหมุด	ฉลาก	ความหมายของลักษณะไฟฟ้า	หมายเหตุ
P-1	vin+	ขั้วบวกของแหล่งจ่ายไฟอินพุต	แหล่งจ่ายไฟคอมพิวเตอร์ตอนบน
P-2	vin-	ขั้วลบพลังงานอินพุต	แหล่งจ่ายไฟคอมพิวเตอร์ตอนบน
P-3	NC	NC
P-4	rs422_txd+	พอร์ตเอาต์พุตสัญญาณ	เครื่องวัดระยะทางไปยังคอมพิวเตอร์ส่วนบน
P-5	rs422_txd-	พอร์ตเอาต์พุตสัญญาณ	เครื่องวัดระยะทางไปยังคอมพิวเตอร์ส่วนบน
P-6	rs422_txd-	พอร์ตอินพุตสัญญาณ	คอมพิวเตอร์ส่วนบนถึงเครื่องวัดระยะทาง
P-7	rs422_txd+	พอร์ตอินพุตสัญญาณ	คอมพิวเตอร์ส่วนบนถึงเครื่องวัดระยะทาง
P-8	rs422_gnd	ลวดกราวด์ RS422
P-9	ผู้พิพากษา	พอร์ตข้อมูล	การดีบักภายใน
P-10	การตี	พอร์ตนาฬิกา	การดีบักภายใน
