ประสิทธิภาพช่วง: 4000m (เป้าหมาย 2.3x2.3m), 7000m (ช่วงสูงสุด)
ความแม่นยำ± 1m
ความแม่นยำในการวัด≥ 98%
น้ำหนัก≤ 57g

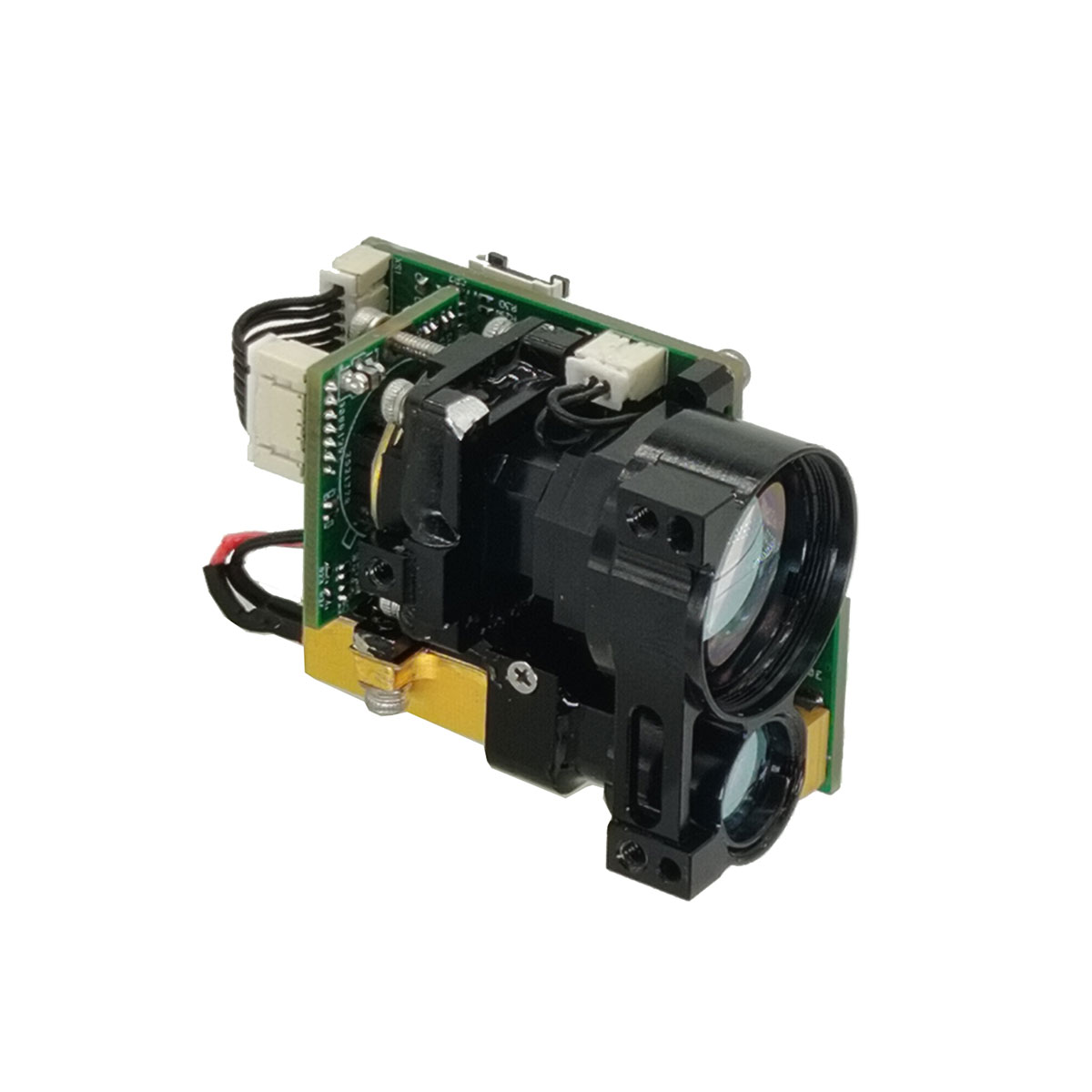

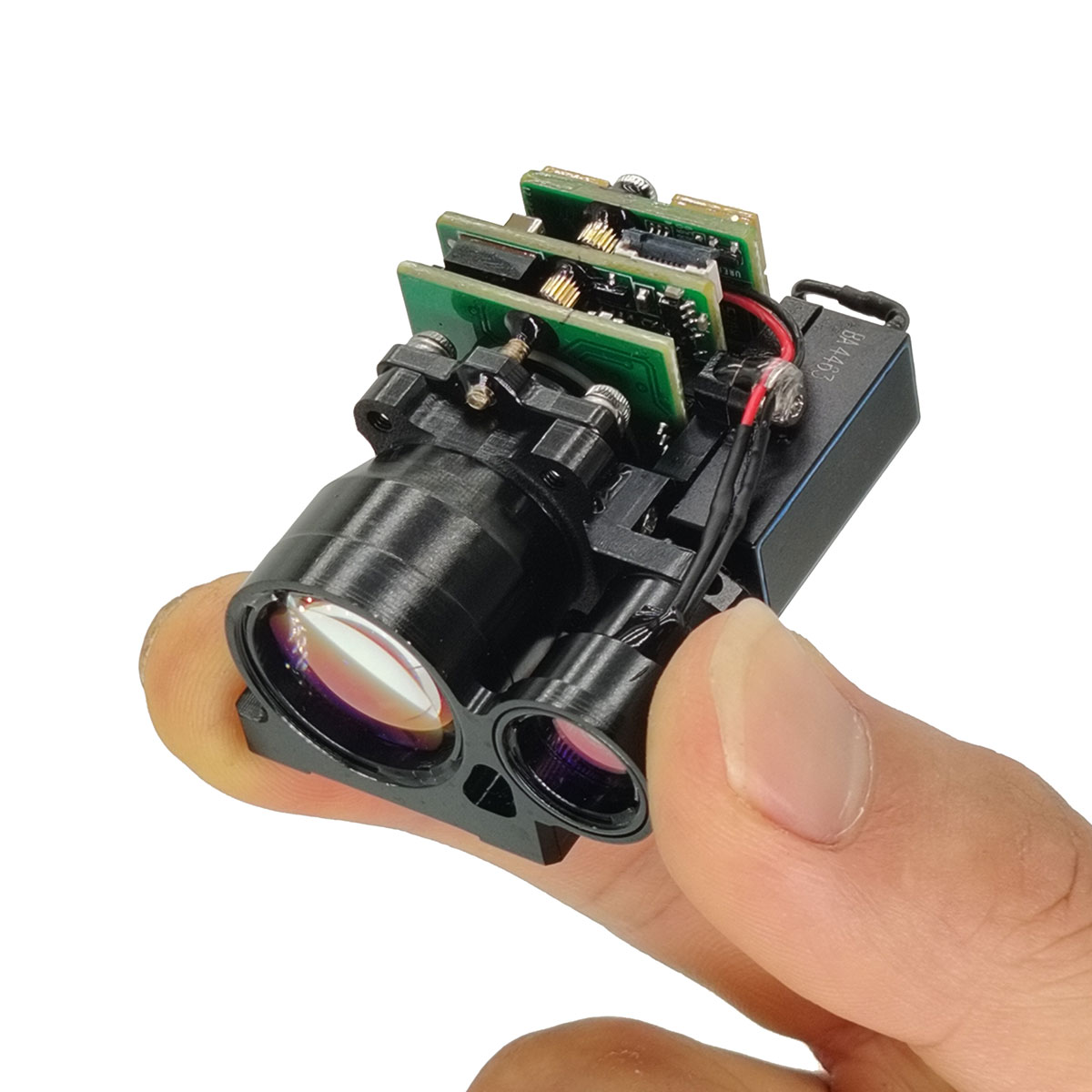

โมดูล RangeFinder เลเซอร์ 4km สำหรับคุณสมบัติทางเทคนิคของ UAV POD
1. การออกแบบการกำหนดค่าแบบบูรณาการและการติดตั้งการปิดผนึกหลายจุดด้านหน้าความสามารถในการต่อต้านความสมดุลที่แข็งแกร่งความทนทานสูงชีวิตการทำงานที่ยาวนานความปลอดภัยของดวงตา
2. การใช้เทคโนโลยีการออกแบบออพติคอลที่ไม่ได้รับความร้อนด้วยความสามารถในการปราบปรามเสียงรบกวนที่ดีระยะห่างใกล้กับประสิทธิภาพและประสิทธิภาพการใช้แสงอุณหภูมิสูงและต่ำ
3. อินเทอร์เฟซภายในของวงจรใช้กระบวนการเชื่อมต่อสายเชื่อมเชื่อมโดยตรงซึ่งมีความมั่นคงและเชื่อถือได้ซึ่งสามารถหลีกเลี่ยงการลัดวงจรหรือการสัมผัสที่ไม่ดีที่เกิดจากการคลายออกซิเดชันและไอน้ำของตัวเชื่อมต่อและปรับปรุงความน่าเชื่อถือและอายุการใช้งานของผลิตภัณฑ์
ดัชนีประสิทธิภาพผลิตภัณฑ์
รายการ |
ดัชนี |
แบบอย่าง |
STA-H0407X |
ความยาวคลื่นในการทำงาน |
1535nm ± 10nm |
ช่วง |
20-7000m |
ประสิทธิภาพช่วง |
7000m |
ช่วงสูงสุด |
5500m |
เป้าหมายใหญ่การสะท้อนแสง: 60%การมองเห็นผู้สังเกตการณ์ 15 กม. |
4000m |
ขนาดเป้าหมาย 2.3 × 2.3 ม |
1800m |
ขนาดเป้าหมาย 1 × 1 ม., การสะท้อนแสง: 10%, ทัศนวิสัยของผู้สังเกตการณ์ 10 กม. |
อินเทอร์เฟซการสื่อสาร |
RS422 / TTL (ปรับแต่งได้) |
ความชื้น |
≤ 60% |
ความแม่นยำ |
± 1m |
อัตราความถูกต้อง |
≥98% |
มุมแตกต่าง |
≤0.5MRAD |
ความถี่ตั้งแต่ |
1 ~ 10Hz |
ขนาด |
≤48.5มม. × 36 มม. × 26 มม. |
แรงดันไฟฟ้า |
5V |
การใช้พลังงาน |
การใช้พลังงานสแตนด์บาย≤1w การใช้พลังงานที่ได้รับการจัดอันดับ≤1.6W การใช้พลังงานสูงสุด≤4w |
อุณหภูมิในการทำงาน |
-40 ℃~+70 ℃ |
อุณหภูมิการจัดเก็บ |
-50 ℃~+75 ℃ |
น้ำหนัก |
≤57g |
แอปพลิเคชันสำหรับโมดูล RangeFinder Laser STA-H0407X
การถ่ายภาพความร้อนการมองเห็นตอนกลางคืนและอุปกรณ์มือถือมือถืออื่น ๆ
การสังเกตการณ์ชายแดนและระบบเฝ้าระวัง
ชุดเซ็นเซอร์สำหรับ UAV Pods และ UGVS
โหมดตั้งแต่เวลาตั้งแต่
A) เวลาต่อเนื่องสูงสุดครั้งเดียว: ≥35นาที;
b) ช่วงเวลาสูงสุดสำหรับการวัดระยะทางต่อเนื่องอีกครั้ง: ≤15s
ความเสถียรของแกนแสงเลเซอร์≤ 0.1MRAD (ช่วงอุณหภูมิเต็ม);
การไม่ขนานของแกนออปติคัลเลเซอร์ไปยังการอ้างอิงการติดตั้ง≤0.25mrad;
อินเทอร์เฟซการติดตั้งโครงสร้าง
อินเทอร์เฟซไฟฟ้า
อินเทอร์เฟซการสื่อสาร RS422/TTL การสื่อสาร;
อัตราการรับส่งข้อมูล: 115200;
บิตข้อมูล: 8;
เริ่มบิต: 1;
หยุดบิต: 1;
บิตพาริตี้: ไม่มี;
b) ตัวเชื่อมต่อภายนอก
ด้านคอมพิวเตอร์ด้านบนตระหนักถึงการทดสอบ cross-link ด้วยตัวเชื่อมต่อ DF52-10S-0.8 ที่ด้าน RangeFinder ผ่านตัวเชื่อมต่อ DF52-10P-0.8C
ตารางที่ 1 คำจำกัดความพิน
เข็มหมุด |
ระดับ |
คำจำกัดความลักษณะทางไฟฟ้า |
ข้อสังเกต |
P-1 |
vin+ |
พลังงานอินพุตเป็นบวก |
แหล่งจ่ายไฟ |
P-2 |
vtn+ |
P-3 |
com |
พลังงานอินพุตลบ |
P-4 |
com |
P-5 |
rs422_txd+ |
พอร์ตเอาต์พุตสัญญาณ |
จาก RangeFinder ไปยังโฮสต์คอมพิวเตอร์ |
P-6 |
rs422_txd- |
P-7 |
rs422_rxd- |
พอร์ตอินพุตสัญญาณ |
จากโฮสต์คอมพิวเตอร์ไปจนถึง RangeFinder |
P-8 |
rs422_rxd+ |
P-9 |
ผู้พิพากษา |
พื้นที่สื่อสาร |
|
P-10 |
การตี |
พอร์ตนาฬิกา |
