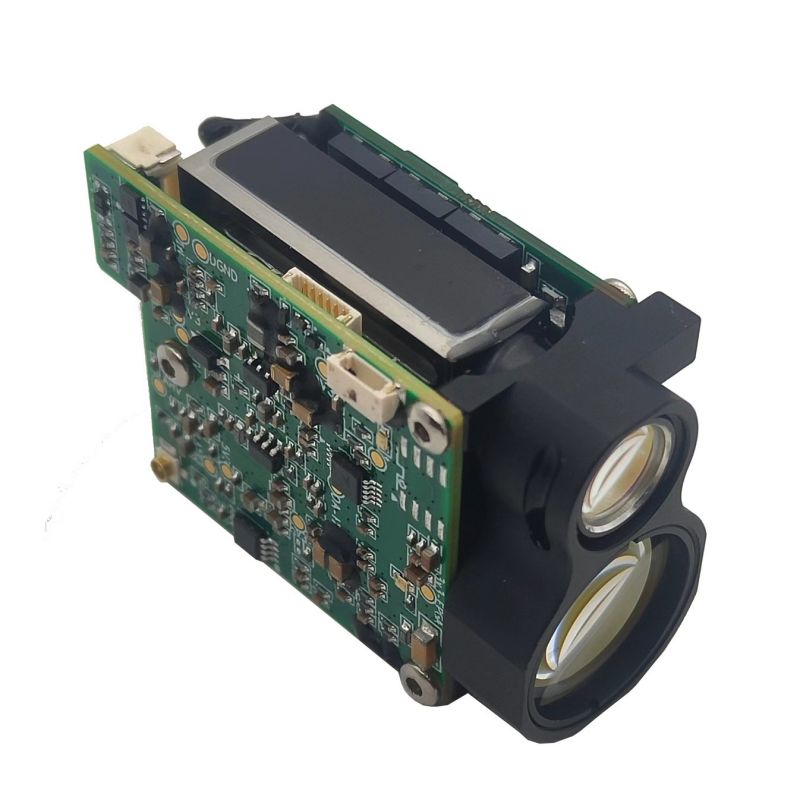

โมดูล RangeFinder 3 กม.

โมดูล Rangefinder ขนาด 3 กม. นี้ใช้เลเซอร์แก้ว Erbium 1535nm เป็นแหล่งกำเนิดแสงที่มีลักษณะของปริมาตรขนาดเล็กการรวมสูงน้ำหนักเบาระยะการวัดระยะทางการวัดความสามารถในการเจาะหมอกที่แข็งแกร่ง ฯลฯ สามารถใช้ในสภาพแวดล้อมที่รุนแรงเหมาะสำหรับอุปกรณ์มือถือมือถือ UAV, VGA และระบบอื่น ๆ

ส่งคำถาม

รายละเอียดสินค้า

ในฐานะผู้ผลิตมืออาชีพเราต้องการจัดหาโมดูล RangeFinder 3 กม. ให้คุณ และเราจะให้บริการหลังการขายและการจัดส่งที่ทันเวลาแก่คุณ

พารามิเตอร์ประสิทธิภาพ

ตัวเลข	ชื่อโครงการ	ดัชนีประสิทธิภาพ
1	ระดับความปลอดภัยของดวงตามนุษย์	Class1/1m
2	ความยาวคลื่นเลเซอร์	1535 ± 5nm
3	มุมเบี่ยงเบนเลเซอร์	0.6 mrad
4	รับความสามารถ	φ16.5mm
5	รับมุมมองมุมมอง	~ 4.9 mrad / 0.3 °
6	ช่วงสูงสุด	เป้าหมายทั่วไป	7000m
	การวัดช่วง (การสะท้อนกลับ 30%, การมองเห็น 8 กม.)	อาคาร	≥4000m；
		ยานพาหนะ (2.3 × 2.3m)	≥3000m；
		บุคคล (1.7 × 0.5m)	≥2000m；
		UV (0.3 × 0.2m) 1	≥1000m；
7	ช่วงขั้นต่ำ	20m
8	ความแม่นยำ	± 1m
9	การวัดความถี่	1 ~ 10Hz
10	ความละเอียดช่วง	≤20m
11	ความละเอียดเชิงมุม	≤1mil
12	อัตราความถูกต้อง	≥98%
13	อัตราการเตือนที่ผิดพลาด	≤1%
14	การตรวจจับหลายเป้าหมาย	3 (จำนวนสูงสุด)
15	อินเทอร์เฟซข้อมูล	uart （ttl_3.3v）
16	แรงดันไฟฟ้าบริการ	DC 4.5 ~ 16 ใน
17	การใช้พลังงานสแตนด์บาย	≤1mw
18	การใช้พลังงานโดยเฉลี่ย	≤2.5w@10Hz
19	การใช้พลังงานสูงสุด	≤7W@12V
20	น้ำหนัก	32 ± 1G
21	ขนาด (LWH)	48 × 30.5 × 21 มม.
22	อุณหภูมิในการทำงาน	-40 ~ +70 ℃
23	อุณหภูมิการจัดเก็บ	-55 ~ +75 ℃
24	ขนตา	1600g， 1ms
25	สั่น	5 ~ 50 ~ 5Hz, 1 x ช่วงความถี่ / นาที, 2.5g
26	อุณหภูมิแตะ	+70 ℃、 -50 ℃
27	ความน่าเชื่อถือ	MTBF≥1500H
28	การทำงาน	เป้าหมายแรกและสุดท้าย / หลายเป้าหมายตั้งแต่ / ระยะทางผ่าน / การควบคุมพลังงานภายนอก / หมายเลขสะสมเลเซอร์
29	เวลาตอบสนอง	≤950ms；

5 ส่วนต่อประสานผู้ใช้

5.1 อินเตอร์เฟสไฟฟ้า
อินเทอร์เฟซไฟฟ้าของผู้ใช้: UART (TTL_3.3V)
โมเดลตัวเชื่อมต่อ: ตัวเชื่อมต่อ Changjiang: A1257WR-S-6P, คำจำกัดความเฉพาะแสดงในตารางต่อไปนี้:

เข็มหมุด	คำนิยาม	อธิบาย
1	พลังคือ	แหล่งจ่ายไฟ 4.5 ~ 16V
2	พลังงานเชิงลบ	แหล่งจ่ายไฟ
3	power_on	สวิตช์ไฟโมดูล, ระดับ TTL_3.3V; โมดูลเปิด (> 2.7V) และโมดูลปิด (<0.3V);
4	uart_tx	เครื่องส่งสัญญาณพอร์ตอนุกรมระดับ TTL_3.3V
5	uart_rx	พอร์ตอนุกรมรับสิ้นสุดด้วยระดับ TTL_3.3V
6	gnd	สาย
