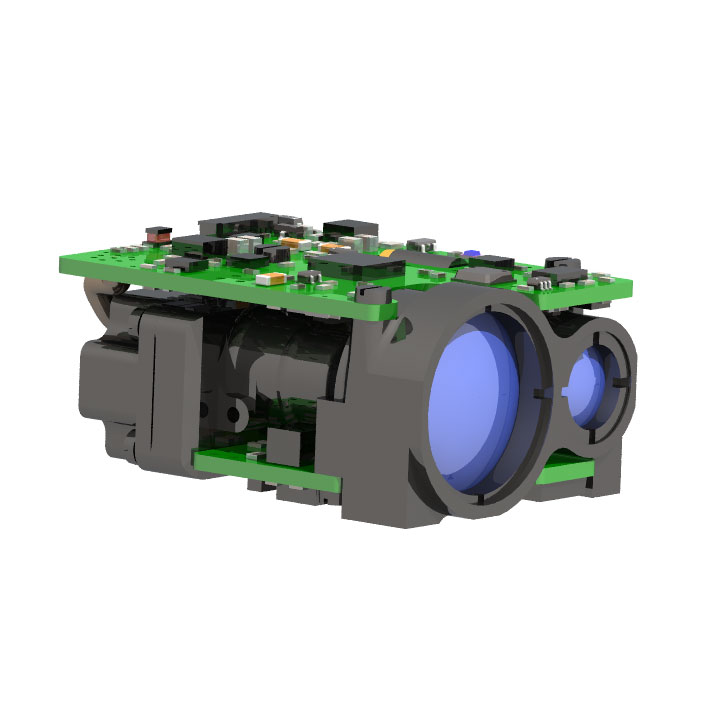

โมดูลตัวค้นหาช่วง 3 กม.

โมดูลตัวค้นหาช่วง 3 กม. STA-D0306X ใช้โมดูลเลเซอร์เออร์เบียมแก้ว 1535nm ที่ปลอดภัยต่อตาที่พัฒนาขึ้นอย่างอิสระโดย Jioptics ซึ่งมีลักษณะของการใช้พลังงานต่ำขนาดเล็กความแม่นยำสูงและความปลอดภัยของดวงตา

ส่งคำถาม

รายละเอียดสินค้า

ช่วงการวัดสูงสุด: 3000m (ยานพาหนะ 2.3x2.3m) 6000 m (เป้าหมายขนาดใหญ่ทั่วไป)
ความแม่นยำ± 1m
ความแม่นยำในการวัด≥ 98%
น้ำหนัก≤ 58 กรัม

คุณสมบัติโมดูลตัวค้นหาช่วง 3 กม.

1. การใช้เลเซอร์แก้ว Erbium Glass ที่พัฒนาขึ้นเอง 1535nm, การออกแบบโครงสร้างแบบบูรณาการและวิธีการติดตั้งการปิดผนึกหลายจุดบนใบหน้าส่วนหน้า, ความสามารถในการต่อต้านการเยื้องศูนย์ที่แข็งแกร่ง, ความทนทานสูง, ชีวิตการทำงานที่ยาวนานและความปลอดภัยของดวงตา;
2. มุมมองขนาดเล็กไม่ได้รับเทคโนโลยีการออกแบบออพติคอลที่ไม่ได้รับความร้อนพร้อมความสามารถในการยับยั้งเสียงรบกวนที่ดีและประสิทธิภาพของอุณหภูมิที่กว้าง
3. อินเทอร์เฟซภายในของวงจรใช้กระบวนการเชื่อมต่อสายเชื่อมเชื่อมโดยตรงซึ่งมีความมั่นคงและเชื่อถือได้และสามารถหลีกเลี่ยงการลัดวงจรหรือการสัมผัสที่ไม่ดีที่เกิดจากขั้วต่อหลวมออกซิเดชั่นและไอน้ำปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์และอายุการใช้งาน

ดัชนีประสิทธิภาพโมดูลตัวค้นหาช่วง 3 กม.

รายการ	ดัชนี
แบบอย่าง	STA-D0306X
ความยาวคลื่นในการทำงาน	1535nm ± 10nm
ช่วง	15-6000m
ความสามารถในการจัดระเบียบ	6000m	เป้าหมายขนาดใหญ่โดยทั่วไปการมองเห็น≥ 16 กม.
	3000m	ทัศนวิสัย≥ 8km เป้าหมายที่มีการสะท้อนแสง 0.3 สำหรับยานพาหนะ 2.3m × 2.3m
อินเทอร์เฟซการสื่อสาร	RS422/TTL
ความชื้น	≤ 60%
ความแม่นยำ	± 1m
อัตราความถูกต้อง	≥98%
มุมแตกต่าง	≤0.5MRAD
ความถี่ตั้งแต่	1 ครั้ง, 1Hz, 5Hz, 10Hz
ขนาด	≤50มม. × 36.5 มม. × 24 มม.
แรงดันไฟฟ้า	4.8V ～ 8.5V / 10V ～ 14V （2 ตัวเลือก 1）
การใช้พลังงานทำงาน	การใช้พลังงานเฉลี่ย: ≤ 2W
การใช้พลังงานสแตนด์บาย	≤0.5W
อุณหภูมิในการทำงาน	-40 ℃～+60 ℃
อุณหภูมิการจัดเก็บ	-55 ℃～+70 ℃
น้ำหนัก	≤58G

อินเทอร์เฟซการติดตั้งโครงสร้าง

ฟังก์ชั่นโมดูลตัวค้นหาช่วง 3 กม.

●ฟังก์ชั่นเลเซอร์หลากหลาย
●ฟังก์ชั่นการเก็บพลังงานและอุณหภูมิ
●ฟังก์ชั่น gating ระยะทาง
● First and last target ranging function;
●ฟังก์ชั่นตรวจสอบตนเอง

อินเทอร์เฟซไฟฟ้า

การทดสอบการเชื่อมโยงข้ามระหว่างปลายคอมพิวเตอร์ด้านบนและตัวเชื่อมต่อ DF52-10P-0.8C ของปลาย Rangefinder จะรับรู้ผ่านตัวเชื่อมต่อ DF52-10S-0.8H คำจำกัดความของพินของพอร์ตแหล่งจ่ายไฟและการสื่อสารของปลายเรนจ์ไฟเตอร์จะแสดงในตารางต่อไปนี้ (การรับและส่งสัมพันธ์กับ RangeFinder) และตำแหน่งของ PIN การเชื่อมต่อเชื่อมต่อ 1 จะแสดงในรูปด้านล่าง

นิยามพินของแหล่งจ่ายไฟและพอร์ตการสื่อสารที่ปลายช่วง

เข็มหมุด	ฉลาก	ความหมายของลักษณะไฟฟ้า	หมายเหตุ
P-1	vin+	ขั้วบวกของแหล่งจ่ายไฟอินพุต	แหล่งจ่ายไฟ LRF
P-2	vin-	ขั้วลบพลังงานอินพุต
P-3	com	ขั้วลบพลังงานอินพุต
P-4	com	ขั้วลบพลังงานอินพุต
P-5	rs422_txd+	พอร์ตเอาต์พุตสัญญาณ	ตัวค้นหาช่วงไปยังคอมพิวเตอร์ส่วนบน
P-6	rs422_txd-	พอร์ตเอาต์พุตสัญญาณ	ตัวค้นหาช่วงไปยังคอมพิวเตอร์ส่วนบน
P-7	rs422_txd-	พอร์ตอินพุตสัญญาณ	คอมพิวเตอร์ส่วนบนถึง RangeFinder
P-8	rs422_txd+	พอร์ตอินพุตสัญญาณ	คอมพิวเตอร์ส่วนบนถึง RangeFinder
P-9	ttl_rxd	พอร์ตอินพุตสัญญาณ	3.3V TTL
P-10	ttl_txd	พอร์ตเอาต์พุตสัญญาณ	3.3V TTL
