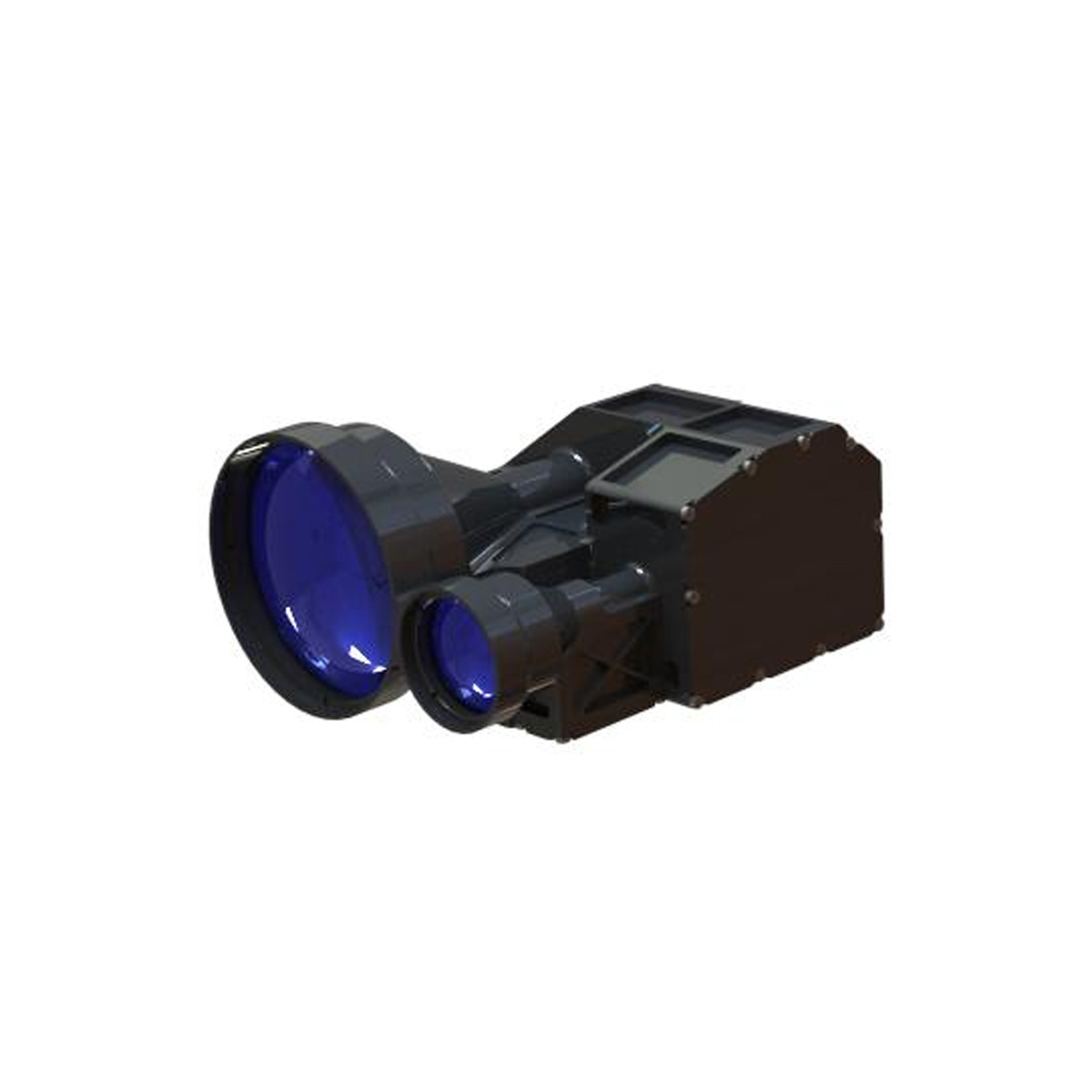

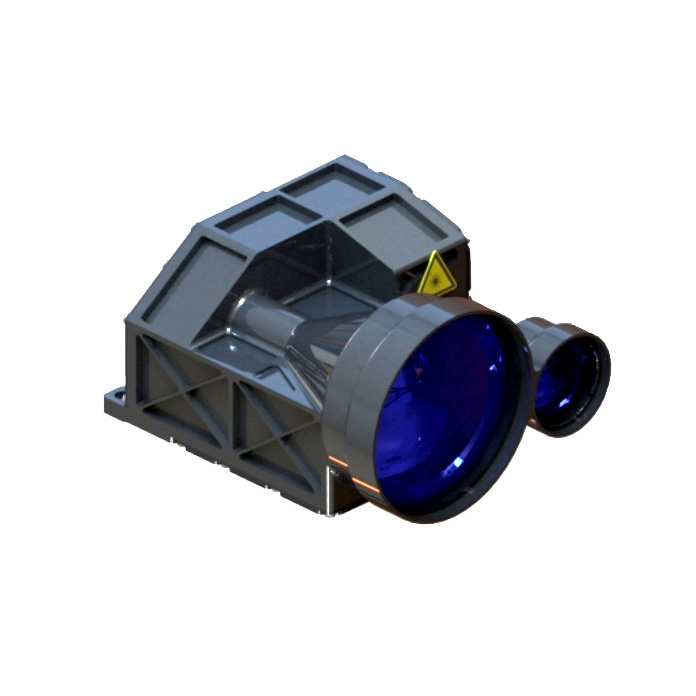

โมดูลตัวค้นหาระยะ 10 กม.

STA-D1925X 10km Range Finder Module adopts the 1535nm erbium glass laser module independently developed by Jioptics, which has the characteristics of low power consumption, compact structure, high precision, long measuring distance and human eye safety.

ส่งคำถาม

รายละเอียดสินค้า

ช่วงการวัดสูงสุด: 19000m (ยานพาหนะ) 23000 m (อาคารสีขาว) 25000 (เป้าหมายทั่วไป)
ความแม่นยำ± 3m
ความแม่นยำในการวัด≥ 98%
น้ำหนัก≤640g

คุณสมบัติโมดูลตัวค้นหาระยะ 10 กม.

1. การออกแบบทั้งหมดของโครงสร้างทั้งหมดความต้านทานการกระแทกและการสั่นสะเทือนวงจรใช้การออกแบบการปิดผนึกของคลังสินค้าย่อยการออกแบบการแยกพลังงานความเข้ากันได้ของแม่เหล็กไฟฟ้าที่แข็งแกร่งความน่าเชื่อถือสูงและการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง
2. เส้นทางแสงถูกปิดผนึกอย่างเต็มที่กันฝุ่นและการออกแบบไอน้ำกันน้ำกระบวนการทั้งหมดของการผลิตสภาพแวดล้อมที่สะอาดเป็นพิเศษสามารถนำไปใช้กับสภาพแวดล้อมที่ซับซ้อนความต้องการต่ำสำหรับสภาพแวดล้อมการติดตั้งการปรับตัวที่แข็งแกร่ง
3. อินเทอร์เฟซภายในของวงจรใช้กระบวนการเชื่อมต่อสายการเชื่อมโดยตรงซึ่งมีความมั่นคงและเชื่อถือได้ซึ่งสามารถหลีกเลี่ยงการลัดวงจรหรือการสัมผัสที่ไม่ดีที่เกิดจากการคลายออกซิเดชันและไอน้ำของตัวเชื่อมต่อและปรับปรุงความน่าเชื่อถือและอายุการใช้งานของผลิตภัณฑ์

ดัชนีประสิทธิภาพผลิตภัณฑ์สำหรับโมดูล Laser RangeFinder Laser STA-D1925X

รายการ	ดัชนี
แบบอย่าง	STA-D1925X
ความยาวคลื่นในการทำงาน	1535nm ± 10nm
ช่วง	150m-23000m
ความสามารถในการจัดระเบียบ	25000m	เป้าหมายทั่วไปการมองเห็น≥ 25km
	23000m	เป้าหมายขนาดใหญ่ทัศนวิสัย≥ 25km
	19000m	ทัศนวิสัย≥ 25km เป้าหมายที่มีการสะท้อนแสง 0.3 สำหรับยานพาหนะ 2.3m × 2.3m
อินเทอร์เฟซการสื่อสาร	RS422
ความชื้น	≤ 80%
ความแม่นยำ	± 3m
อัตราความถูกต้อง	≥98%
ความละเอียดช่วง	≤40m
มุมแตกต่าง	≤0.4MRAD
ความถี่ตั้งแต่	1 ครั้ง, 1Hz, 5Hz
ขนาด	≤1444มม. × 108 มม. × 75 มม.
แรงดันไฟฟ้า	22V ～ 34V
การใช้พลังงานทำงาน	การใช้พลังงานเฉลี่ย: ≤ 10w
การใช้พลังงานสแตนด์บาย	≤3w
อุณหภูมิในการทำงาน	-40 ℃～+60 ℃
อุณหภูมิการจัดเก็บ	-55 ℃～+70 ℃
น้ำหนัก	≤800g

อินเทอร์เฟซการติดตั้งโครงสร้างสำหรับโมดูล RangeFinder Laser Laser STA-D1925X

อินเทอร์เฟซไฟฟ้าสำหรับเซ็นเซอร์การวัด STA-D1925X

โมเดลซ็อกเก็ตเชื่อมต่อของ Laser Rangefinder คือ J30J-9ZKP ซึ่งรวมถึงแหล่งจ่ายไฟและสัญญาณการสื่อสารของ Laser Rangefinder เลือกอินเทอร์เฟซการสื่อสาร TTL มาตรฐานเพื่อสื่อสารกับระบบและโมเดลปลั๊กที่สอดคล้องกันในระบบปลายระบบคือ J30J-9TJL ตามที่กำหนดไว้ในตารางด้านล่าง

Finder Finder End Power Power and Communication Pin Definition

หมายเลขพิน	ฉลาก	คำจำกัดความลักษณะทางไฟฟ้า	บันทึก
1，6	vin+	พลังงานอินพุตเป็นบวก	แหล่งจ่ายไฟ RangeFinder
2，7	vin-	ขั้วลบของพลังงานอินพุต	แหล่งจ่ายไฟ RangeFinder
3	ttl_rxd	พอร์ตรับสัญญาณ	คอมพิวเตอร์ส่วนบนถึง RangeFinder
8	NC	NC
4	ttl_txd	พอร์ตส่งสัญญาณ	Rangefinder เพื่อโฮสต์คอมพิวเตอร์
9	NC	NC
5	gnd	สายการสื่อสาร
