โมดูล Rangefinder เลเซอร์ 10 กม.

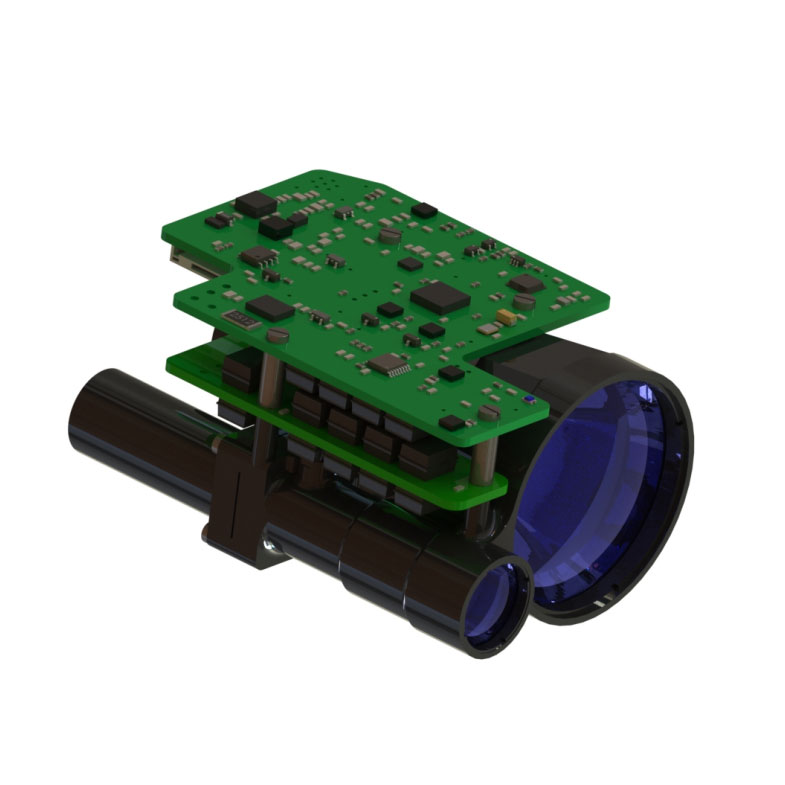

โมดูล Rangefinder เลเซอร์ STA-D1013X 10km ใช้โมดูลเลเซอร์แก้ว Erbium 1535nm Erbium ที่พัฒนาขึ้นอย่างอิสระโดย Jioptics ซึ่งมีลักษณะของการใช้พลังงานต่ำโครงสร้างขนาดกะทัดรัดความแม่นยำสูงระยะไกลและความปลอดภัยของดวงตาของมนุษย์

ส่งคำถาม

รายละเอียดสินค้า

ช่วงการวัดสูงสุด: NATO Target≥10000m; เป้าหมายทั่วไป≥13000m
ความแม่นยำ± 1m
ความแม่นยำในการวัด≥ 98%
น้ำหนัก≤165g

คุณลักษณะโมดูล RangeFinder ขนาด 10 กม.

1. การออกแบบโครงสร้างแบบบูรณาการความต้านทานต่อการสั่นสะเทือนและการสั่นสะเทือนความน่าเชื่อถือสูงการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง
2. 1535nm ปั๊ม Q-switched Erbium Glass Laser การออกแบบโครงสร้างแบบบูรณาการและโหมดการติดตั้งแบบหลายจุดสิ้นสุดความสามารถในการต่อต้านการต่อต้านการปราบปรามที่แข็งแกร่งความทนทานชีวิตการทำงานที่ยาวนาน
3. อินเทอร์เฟซภายในของวงจรคือกระบวนการเชื่อมต่อโดยตรงลวดเชื่อมทั้งหมดของแข็งและเชื่อถือได้ซึ่งสามารถหลีกเลี่ยงการลัดวงจรหรือการสัมผัสที่ไม่ดีที่เกิดจากตัวเชื่อมต่อที่หลวมออกซิเดชันและไอน้ำและปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์และชีวิต

ดัชนีประสิทธิภาพของผลิตภัณฑ์สำหรับโมดูล Laser RangeFinder Laser STA-D1013X

รายการ	ดัชนี
แบบอย่าง	STA-D1013X
ความยาวคลื่นในการทำงาน	1535nm ± 10nm
ช่วง	50m-13000m
	13000m	เป้าหมายขนาดใหญ่โดยทั่วไปการมองเห็น≥ 25km
	10,000 เมตร	ทัศนวิสัย≥ 25km เป้าหมายที่มีการสะท้อนแสง 0.3 สำหรับยานพาหนะ 2.3m × 2.3m
ความชื้น	≤ 60%
ความแม่นยำ	± 1m
อัตราความถูกต้อง	≥98%
ความละเอียดช่วง	≤50m
มุมแตกต่าง	≤0.3MRAD
ความถี่ตั้งแต่	ครั้งหนึ่ง 1Hz, 5Hz, 10Hz
ขนาด	≤89มม. × 62.5 มม. × 46 มม.
แรงดันไฟฟ้า	10V ～ 14V
การใช้พลังงานทำงาน	การใช้พลังงานเฉลี่ย: ≤ 5W
การใช้พลังงานสแตนด์บาย	≤1.5W
อุณหภูมิในการทำงาน	-40 ℃～+60 ℃
อุณหภูมิการจัดเก็บ	-55 ℃～+70 ℃
น้ำหนัก	≤165g

อินเทอร์เฟซการติดตั้งโครงสร้างสำหรับโมดูล RangeFinder STA-D1013X

ฟังก์ชั่นผลิตภัณฑ์สำหรับเซ็นเซอร์การวัด STA-D1013X

●ฟังก์ชั่นเลเซอร์หลากหลาย
●ฟังก์ชั่นการตรวจจับด้วยตนเอง
●ฟังก์ชั่นการเลือกเป้าหมายแรกและสุดท้าย
●ฟังก์ชั่น gating ช่วง;
●ตั้งค่าฟังก์ชั่นช่วงระยะทางอัตโนมัติ
●ฟังก์ชั่นการปล่อยเลเซอร์เวลา
●การป้องกันการย้อนกลับของขั้วไฟฟ้า

อินเทอร์เฟซไฟฟ้า

ข้อกำหนดส่วนต่อประสานไฟฟ้ามีดังนี้:
●แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 10V ~ 14V;
●การใช้พลังงานเฉลี่ย: ≤5W;
●การใช้พลังงานสแตนด์บาย: ≤1.5W;
●การทดสอบการเชื่อมโยงข้ามระหว่างปลายคอมพิวเตอร์ด้านบนและตัวเชื่อมต่อ A1257H-10P ของปลายเรนจ์ไฟเตอร์จะรับรู้ผ่านตัวเชื่อมต่อ A1257H-10P คำจำกัดความของ Power Power End Power และ Port Communication จะแสดงในตารางต่อไปนี้

นิยามพินของแหล่งจ่ายไฟและพอร์ตการสื่อสารที่ปลายช่วง

หมายเลขพิน	ตัวเลข	ทิศทางการส่งผ่าน	หมายเหตุ
P-1	gnd	-	สายการสื่อสาร
P-2	rs422_rx_n	I	ตัวรับสัญญาณ Rangefinder -
P-3	rs422_rx_p	I	ตัวรับสัญญาณ Rangefinder +
P-4	rs422_tx_n	O	ผู้ประกาศอันดับผู้ค้นหา -
P-5	rs422_tx_p	O	Rangefinder Broadcaster +
P-6	NC	-	สแตนด์บาย
P-7	NC	-	สแตนด์บาย
P-8	NC	-	สแตนด์บาย
P-9	P-	-	แหล่งจ่ายไฟ
P-10	P+	-	แหล่งจ่ายไฟ 10V ~ 14V
