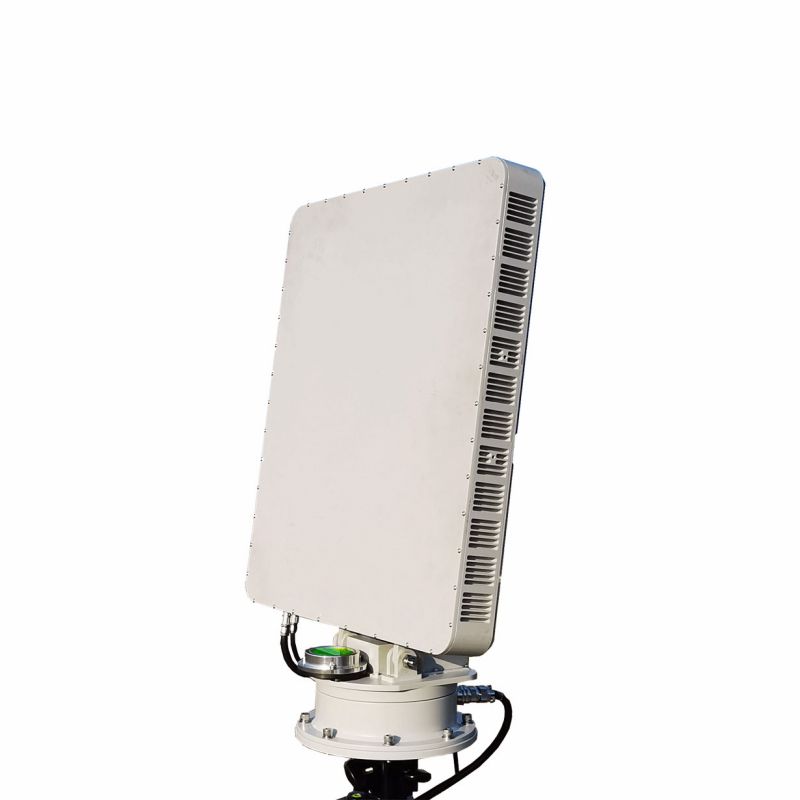

เรดาร์การเฝ้าระวังระดับความสูงของ T10 Series (AESA)

เรดาร์การเฝ้าระวังระดับความสูงของ T10 Series (AESA) ส่วนใหญ่ใช้ในระดับความสูงต่ำและการเฝ้าระวังพื้นดินเรดาร์ใช้เทคโนโลยีการขึ้นรูปลำแสงดิจิตอล, พลังงานรังสีทุกทิศทางที่เทียบเท่ากันต่ำและอัตราการค้นหาสูง เรดาร์ใช้เทคโนโลยีการปราบปรามแบบปรับตัวแบบปรับตัวและเทคโนโลยีการติดตามการตรวจจับล่วงหน้าที่มีความหนาแน่นสูงด้วยอัตราการเตือนภัยเท็จที่ต่ำมากและสามารถติดตามและนำทางเป้าหมายได้มากกว่า 150 ชุดและข้อมูลตำแหน่งที่มีความแม่นยำสูง

แบบอย่าง:AESA

ส่งคำถาม

รายละเอียดสินค้า

T10 Series ระดับความสูงต่ำ UAV เรดาร์ (AESA) ฟังก์ชั่นหลัก

1. ระบบพิกัดสามระบบ, ความครอบคลุมของ Azimuth 360 °, ครอบคลุมระดับเสียง> 30 °;
2. ด้วยฟังก์ชั่นของการระบุพิกัดและข้อมูลความเร็วของเป้าหมายที่ใช้งานอยู่ภายในการสแกนเรดาร์
3. ด้วยฟังก์ชั่นของการระบุวิถีการเคลื่อนที่ของเป้าหมายโดยอัตโนมัติ
4. ด้วยฟังก์ชั่นของการกรองความยุ่งเหยิงความยุ่งเหยิงของพื้นดินความยุ่งเหยิงของน้ำและความยุ่งเหยิงทางอุตุนิยมวิทยาทำให้ไม่มีการติดตามที่มีประสิทธิภาพ

พารามิเตอร์ผลิตภัณฑ์

รายการ	ดัชนี
แบบอย่าง	sta- t10a	STA-T10B	sta-t10c	sta-t10d
ประเภทเรดาร์	เรดาร์อาร์เรย์
ความถี่ในการใช้งาน	X-band
ความถี่ในการใช้งาน	10.4 ~ 10.6gh z
จำนวนการกระโดดความถี่	4
ช่วงครอบคลุมพิทช์ (มุมสนามสนาม)	-5 ~ 30 °
ช่วงครอบคลุม Azimuth (มุมสนามแนวนอน)	360 °
ความแม่นยำในการวัดมุม: การปฐมนิเทศ	0.4 ° (RMS), พิทช์: 0.4 ° (RMS)
ความสูงของการตรวจจับ	800 ม.
ระยะการตรวจจับ (Phantom 4)	≥5km	≥6km	≥7km	≥8km
ระยะการตรวจจับ (บุคลากร)	≥8km
ระยะการตรวจจับ (ยานพาหนะ)	≥10km
พื้นที่ตาบอด	25m
ความเร็วของเสาอากาศ	2S / RPM (180 ° / s)
ติดตามจำนวนเป้าหมายพร้อมกัน	≥ 150 เป้าหมาย
ความแม่นยำ	5m (RMS)
การตรวจจับช่วงความเร็วเรเดียล	1 ~ 100m / s
การปรับตัวด้านสิ่งแวดล้อม	-40 ~ + 55 ℃
ความชื้นในการทำงาน	> 60%
อินเทอร์เฟซการสื่อสาร	กิกะบิตอีเธอร์เน็ต
ระดับการป้องกัน	IP65
การใช้พลังงาน	200W
ขนาดโฮสต์ (ไม่รวมเซอร์โว)	580 * 500 * 75 มม.
น้ำหนัก	20 กิโลกรัม
ความต้านทานลม	มันทำงานได้ตามปกติในสภาพอากาศต่ำกว่าแรง 6 ลม
