โมดูลวัดระยะด้วยเลเซอร์ที่ปลอดภัยด้วยสายตา 3 กม

โมดูลวัดระยะความปลอดภัยของดวงตาระยะ 3 กม. ส่วนใหญ่ประกอบด้วยโมดูลเลเซอร์ เสาอากาศรับสัญญาณ ส่วนประกอบการตรวจจับ แผงวงจรฮาร์ดแวร์ โครงสร้างหลัก ฯลฯ

พารามิเตอร์ประสิทธิภาพ

หมายเหตุอธิบาย:

1)ขนาดเป้าหมายของนาโต้2.3 ม. × 2.3 ม., เป้าหมายมนุษย์ขนาด 0.5 ม. × 1.7 ม., เป้าหมาย UAV ขนาด 03ม.×0.3 ม. การสะท้อนแสง 30%; การมองเห็น ≥25กม. การสะท้อนกลับเป้าหมายทั่วไป ≥80%

ส่วนต่อประสานกับลูกค้า

อินเตอร์เฟซไฟฟ้า

ข้อกำหนดอินเทอร์เฟซทางไฟฟ้ามีดังนี้:

ก) แรงดันไฟฟ้า: 4.5V~16V;

b) การใช้พลังงานสแตนด์บาย: น้อยกว่าหรือเท่ากับ 0.6W;

c) การใช้พลังงานโดยเฉลี่ย: น้อยกว่าหรือเท่ากับ 1.5W@1Hz;

d) การใช้พลังงานสูงสุด: น้อยกว่าหรือเท่ากับ 7W@12V;

e) คำจำกัดความของอินเทอร์เฟซ: รุ่นตัวเชื่อมต่อ: ตัวเชื่อมต่อแม่น้ำแยงซี: A1257WR-S-6P, คำจำกัดความพินของแหล่งจ่ายไฟและพอร์ตการสื่อสารที่ปลายมิเตอร์วัดระยะทางจะแสดงในตารางที่ 1

คำจำกัดความของพินพอร์ตจ่ายไฟและการสื่อสารสำหรับเรนจ์ไฟน

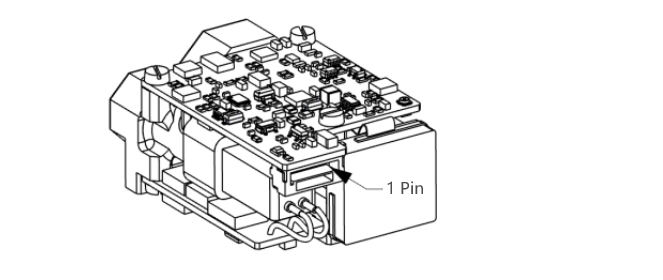

แผนผังไดอะแกรมของพิน 1

อินเตอร์เฟซทางกล

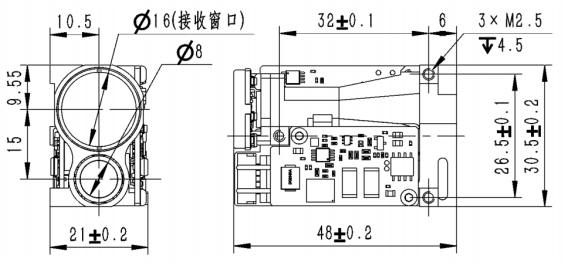

ขนาดภายนอกของโมดูลกำหนดช่วงและอินเทอร์เฟซการติดตั้งของผู้ใช้จะแสดงในรูปด้านล่าง

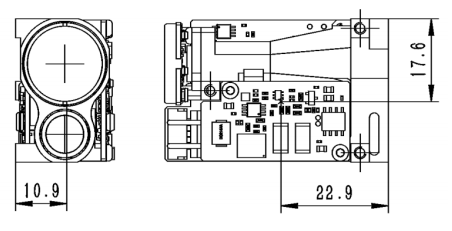

จุดศูนย์กลางมวลแสดงไว้ด้านล่าง

คำแนะนำการใช้หน้าต่างแสง

การเลือกใช้วัสดุ

วัสดุหน้าต่างแสง

แก้วแสง H-K9L ถูกเลือกเป็นวัสดุหน้าต่างแสง H-K9L เป็นกระจกออปติคอลไม่มีสีที่พบมากที่สุด ซึ่งเหมาะสำหรับช่วงเลเซอร์ที่ 300 นาโนเมตร ~ 2100 นาโนเมตร มีประสิทธิภาพด้านต้นทุนสูงและมีคุณสมบัติทางกายภาพที่เหนือกว่า

ข้อกำหนดในการประมวลผล

ค่าเผื่อมุมลิ่มของช่องแสงควรมีค่าน้อยที่สุดเท่าที่จะเป็นไปได้ เราขอแนะนำว่าพิกัดความเผื่อของมุมลิ่มควรน้อยกว่าหรือเท่ากับ 3′ (เกรดพิกัดความเผื่อน้อยกว่าหรือเท่ากับ 7)

พื้นผิวการมองเห็นของช่องแสงควรเรียบที่สุดเท่าที่จะเป็นไปได้ และเราขอแนะนำค่าเบี่ยงเบนค่าเฉลี่ยเลขคณิตของรูปร่าง (Ra) ที่ 0.012

ใช้คำแนะนำ

คำแนะนำในการเคลือบหน้าต่างแสง

แนะนำให้เคลือบหน้าต่างแสงของเครื่องวัดระยะเลเซอร์ 1535 นาโนเมตรด้วยฟิล์มป้องกันแสงสะท้อนตั้งแต่ 1525 นาโนเมตรถึง 1545 นาโนเมตรโดยมีการส่งผ่าน ≥99% ขึ้นอยู่กับสภาพแวดล้อมการใช้งานเฉพาะของผลิตภัณฑ์ สามารถเลือกฟิล์มป้องกันอื่นๆ เช่น ฟิล์มที่ไม่ชอบน้ำหรือฟิล์มแข็งบนพื้นผิวด้านนอกของหน้าต่างแสงได้ ตัวบ่งชี้อื่นๆ อ้างอิงถึง GJB2485-95 โดยมีการส่งผ่าน ≥97%

รูปร่างและใช้ข้อเสนอแนะของหน้าต่างแสง

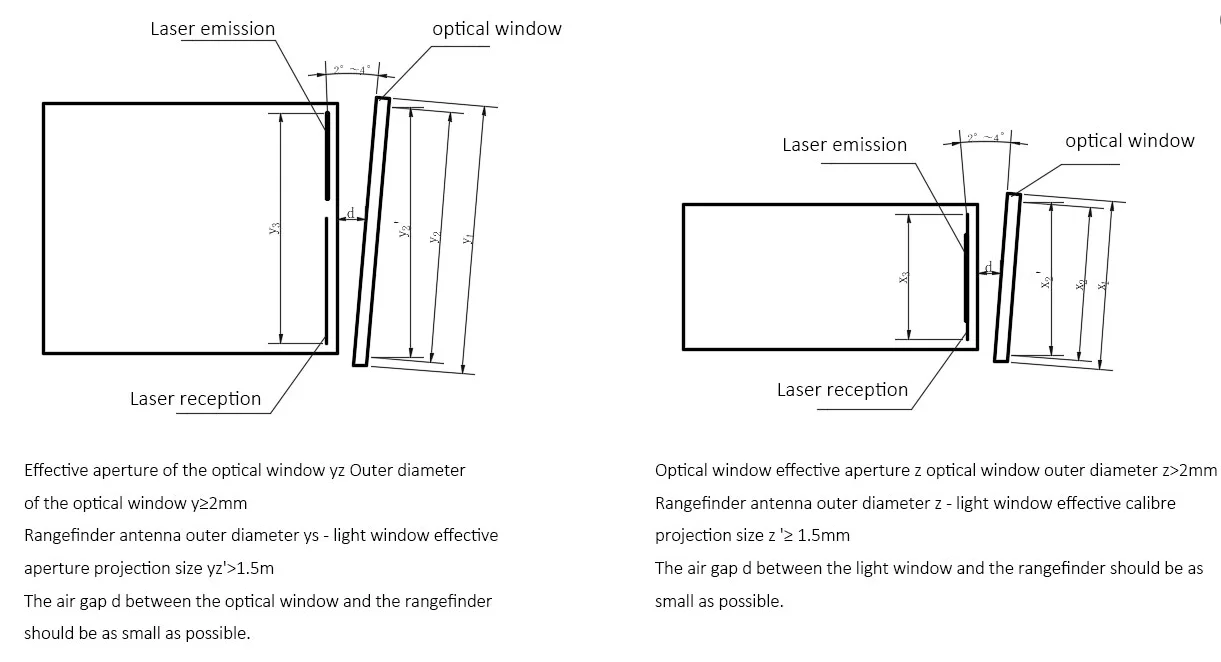

ค่ารูรับแสงที่มีประสิทธิภาพของช่องแสงจะแตกต่างกันไปขึ้นอยู่กับผลิตภัณฑ์ ขนาดภายนอกควรตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางภายนอกของรูรับแสงที่มีประสิทธิภาพของหน้าต่างแสง ≥ 2 มม. และเส้นผ่านศูนย์กลางภายนอกของขนาดการฉายเสาอากาศของเครื่องวัดระยะทางของรูรับแสงที่มีประสิทธิภาพของหน้าต่างแสง ≥ 1.5 มม. แผนผังแสดงในรูปด้านล่าง เนื่องจากการดูดซับของเลเซอร์โดยหน้าต่างแสง ขอแนะนำให้ควบคุมความหนาของหน้าต่างแสงเองภายใน 2 ถึง 4 มม. ตามขนาดภายนอก

เนื่องจากหน้าต่างแสงมีการส่งผ่านแสงสูง ขอแนะนำให้ควบคุมการเบี่ยงเบนของแกนระหว่างแกนแสงที่ปล่อยออกมาและแกนปกติของหน้าต่างแสงภายใน 2°~4° แผนผังตำแหน่งของหน้าต่างไฟและถังทั้งสองแสดงอยู่ในภาพด้านล่าง ในขณะเดียวกัน ช่วงเวลาอากาศระหว่างหน้าต่างไฟและเรนจ์ไฟนเดอร์ควรมีค่าน้อยที่สุดเท่าที่จะเป็นไปได้
