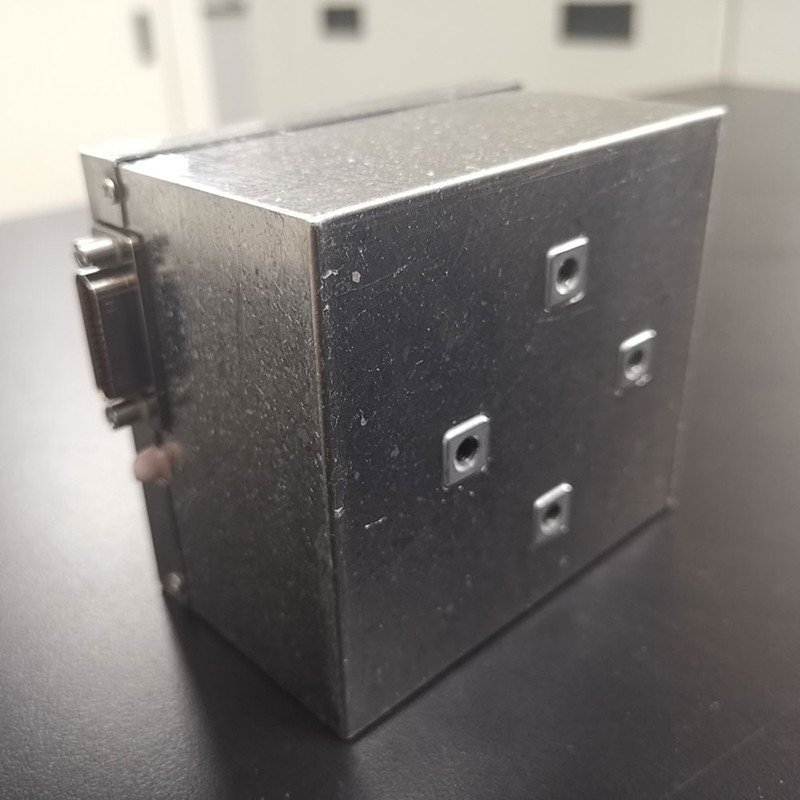

Ring Laser Gyroscope-Jio50 มีให้บริการในรุ่น A, B และ C เพื่อตอบสนองความต้องการที่แตกต่างของคุณ
ฟังก์ชั่น
วัดมุมการหมุนรอบแกนที่บอบบางและส่งออกคลื่นสี่เหลี่ยมมุมฉากสองคลื่น
ผลงาน
Jio50 -type Laser Gyroscope แสดงในตารางที่ 1
ตารางที่ 1 ตัวชี้วัดทางเทคนิคหลักของไจโร
หมายเลขซีเรียล |
พารามิเตอร์ |
หน่วย |
เกรด A |
เกรด B |
เกรด C |
คำพูด |
1
|
อคติเป็นศูนย์ |
°/h |
≤0.5 |
/
|
2
|
เสถียรภาพอคติ |
°/h |
≤0.5 % |
≤1 % |
≤3 % |
100S, 1C |
3
|
การทำซ้ำอคติเป็นศูนย์ |
°/h |
≤0.5 % |
≤1 % |
≤3 % |
1s |
4
|
ค่าสัมประสิทธิ์การเดินแบบสุ่ม |
°/h 1/2 |
≤2‰ |
≤5‰ |
≤9‰ |
/
|
5
|
สเกลปัจจัย |
"/ชีพจร |
3.370
|
|
6
|
สเกลปัจจัยไม่เชิงเส้น |
PPM |
≤5 |
/
|
7
|
ความสามารถในการทำซ้ำปัจจัยสเกล |
PPM |
≤5 |
1s |
8
|
ความไวต่อแม่เหล็ก |
°/(h · gs) |
≤4‰ |
/
|
9
|
อัตราการป้อนข้อมูลสูงสุด |
°/s |
≥± 400 |
/
|
1 0 |
เวลาเริ่มต้น |
S |
≤10 |
|
การปรับตัวด้านสิ่งแวดล้อม
a) อุณหภูมิการทำงาน: -40 ℃ ~ + 65 ℃
b) อุณหภูมิการจัดเก็บ: -45 ℃ ~ + 85 ℃
c) การสั่นสะเทือน: ทั้งหมด 9.6 กรัม;
d) ช็อต: 30g/11ms (ครึ่งไซน์) หรือ 75g/6ms (ครึ่งไซน์);
E) ความดันต่ำ: 5,000 ม. เหนือระดับน้ำทะเล
ความถี่ (Hz) |
10
|
100
|
200
|
300
|
400
|
500
|
800
|
2000
|
ความหนาแน่นสเปกตรัมพลังงาน (G 2 /Hz) |
0.1
|
0.6
|
0.2
|
0.06
|
0.04
|
0.02
|
0.005
|
-6dB |
แหล่งจ่ายไฟและอินเทอร์เฟซไฟฟ้า
a) แหล่งจ่ายไฟ
ประเภท: ± 5V, +15V
ข้อกำหนด: +5V - กระแส 180mA, ความเสถียร± 50mV, ระลอกคลื่น <50mV
-5V - ปัจจุบัน 60MA, ความเสถียร± 50mV, ระลอกคลื่น <50mV
+15V - ปัจจุบัน 240MA, ความเสถียร± 100mV, ระลอกคลื่น <100mV
b) การใช้พลังงาน: <6W

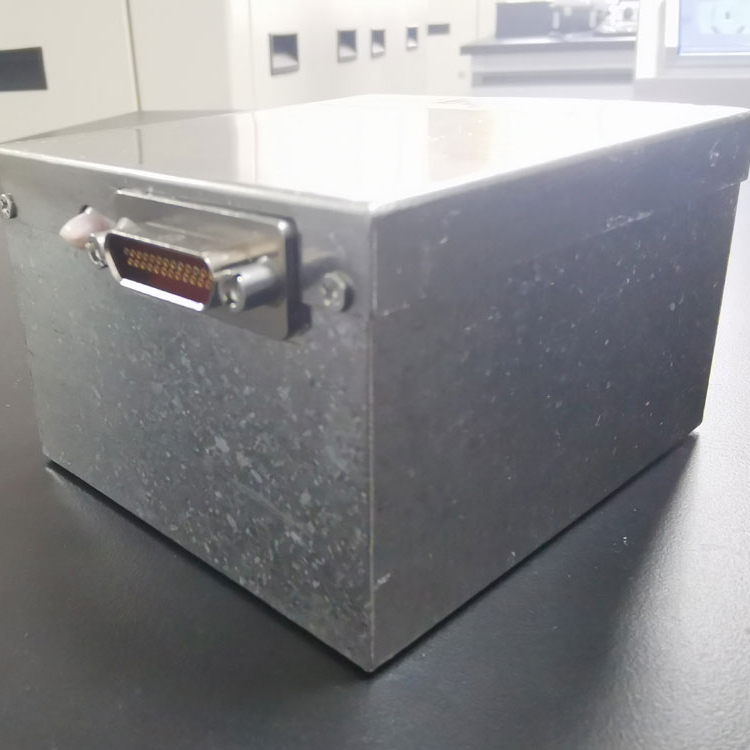

C) ประเภทอินเตอร์เฟสไฟฟ้า: J30J-25ZKP
d) คำจำกัดความอินเตอร์เฟส: คำจำกัดความของพินอินเทอร์เฟซไฟฟ้าแสดงในตารางที่ 2
ตารางที่ 2 ตารางคำจำกัดความอินเตอร์เฟสไฟฟ้า
หมายเลขพิน |
คำนิยาม |
คำพูด |
1
|
+15V |
อินพุตพลังงาน |
2
|
+15vgnd |
+15V Power Ground |
3
|
NC |
โมฆะ |
4
|
gnd |
+5V, -5V Power Ground |
5
|
NC |
โมฆะ |
6
|
+5V |
อินพุตพลังงาน |
7
|
-5V |
อินพุตพลังงาน |
8
|
สิงหาคม |
สัญญาณเอาต์พุตคลื่นสี่เหลี่ยม 1 (ระดับ TTL) |
9
|
การแข่งขัน |
สัญญาณเอาต์พุตคลื่นสี่เหลี่ยม 2 (ระดับ TTL) |
10
|
TMP3 |
เทอร์โมมิเตอร์ต้านทานแพลตตินัม 3 |
11
|
TCOMA |
3 ขั้วต่อแพลตตินัม |
12
|
TMP1 |
ความต้านทานแพลตตินัม 1 |
13
|
TMP2 |
ความต้านทานแพลตตินัม 2 |
14
|
+15V |
อินพุตพลังงาน |
15
|
+15vgnd |
+15V Power Ground |
16
|
NC |
โมฆะ |
17
|
gnd |
+5V, -5V Power Ground |
18
|
NC |
โมฆะ |
19
|
+5V |
อินพุตพลังงาน |
20
|
-5V |
อินพุตพลังงาน |
ยี่สิบเอ็ด |
สิงหาคม |
สัญญาณเอาต์พุตคลื่นสี่เหลี่ยม 1 (ระดับ TTL) |
ยี่สิบสอง |
การแข่งขัน |
สัญญาณเอาต์พุตคลื่นสี่เหลี่ยม 2 (ระดับ TTL) |
ยี่สิบสาม |
gnd |
+5V, -5V Power Ground |
ยี่สิบสี่ |
NC |
ด้านบนปั่น |
25
|
NC |
ด้านบนปั่น |
แบบจำลองของตัวต้านทานแพลตตินัม 1, 2 และ 3 คือ PT1000 |
ความน่าเชื่อถือ
MTBF: 10,000H
เวลาทำงานอย่างต่อเนื่อง: เวลาทำงานอย่างต่อเนื่องไม่น้อยกว่า 24 ชั่วโมงหลังจากเปิดเครื่อง
รูปร่างและอินเทอร์เฟซเชิงกล
a) น้ำหนัก: ≤620g± 20g
b) รูปร่างและอินเทอร์เฟซเชิงกล: ดังแสดงในรูปที่ 1
