ระบบนำทางแบบบูรณาการของเส้นใยใยแก้วนำแสงที่มีความแม่นยำสูง

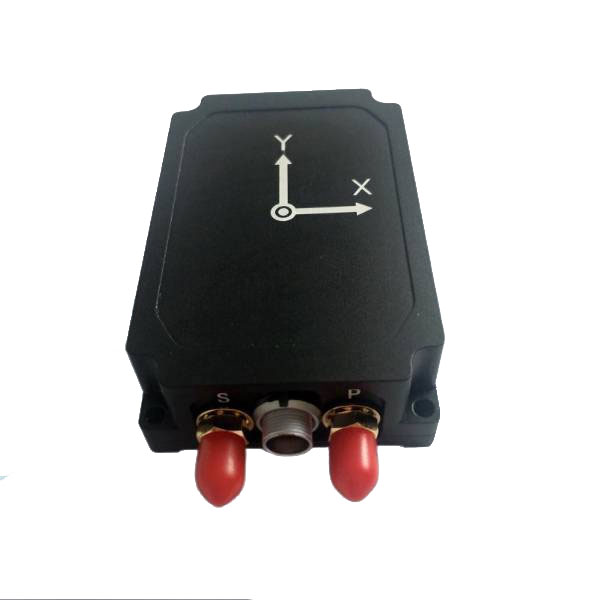

JIO-100B0 ไฟเบอร์ออปติกไจโรสโคปความแม่นยำสูงระบบนำทางแบบบูรณาการระบบนำทางแบบบูรณาการมี MEMS ที่มีประสิทธิภาพสูงในตัว Gyroscope และ accelerometer และโมดูลการนำทางดาวเทียมสามารถบรรลุทัศนคติที่มีความแม่นยำสูงความเร็วสูงความเร็วการวัดตำแหน่ง
แบบอย่าง:JIO-100B0
ส่งคำถาม
รายละเอียดสินค้า
JIO-100B0 ไฟเบอร์ออปติกไจโรสโคปความแม่นยำสูงระบบนำทางแบบบูรณาการที่มีความสามารถในการฟิวชั่นแบบหลายเซ็นเซอร์สามารถรวมเข้ากับเครื่องวัดระยะทางภายนอกเครื่องวัดความเร็ว ฯลฯ ข้อมูลจะถูกหลอมรวมเพื่อรักษาความแม่นยำในการนำทางเมื่อ GNSS ไม่ถูกต้อง
การติดตั้ง Jioptics ของไจโรสโคปไฟเบอร์ออปติกเพื่อให้ความยืดหยุ่นในการรวมความยืดหยุ่นและชุดเครื่องมือนักพัฒนาของเราในการสร้างต้นแบบอย่างรวดเร็วไม่เพียง แต่เป็นไปตามข้อกำหนดข้อกำหนดยังให้ประสิทธิภาพที่มีคุณภาพสูงตอบสนองความต้องการของผู้ใช้ปลายทาง
การติดตั้ง Jioptics ของไจโรสโคปไฟเบอร์ออปติกเพื่อให้ความยืดหยุ่นในการรวมความยืดหยุ่นและชุดเครื่องมือนักพัฒนาของเราในการสร้างต้นแบบอย่างรวดเร็วไม่เพียง แต่เป็นไปตามข้อกำหนดข้อกำหนดยังให้ประสิทธิภาพที่มีคุณภาพสูงตอบสนองความต้องการของผู้ใช้ปลายทาง
บริการของเรา
Jioptics เป็นทีมที่มีประสิทธิภาพและมีประสิทธิภาพ ให้บริการ OEM/ODM สำหรับคุณติดต่อเราเพื่อปรับแต่งไจโรสโคปใยแก้วนำแสงพิเศษของคุณ
คุณสมบัติของผลิตภัณฑ์
-0.1 °ความแม่นยำของทัศนคติความแม่นยำในการวางตำแหน่ง 2m
- ความสามารถในการฟิวชั่นเซ็นเซอร์เสริมภายนอก
- ช่วงอุณหภูมิการทำงาน: -40 ℃ ~+60 ℃
- ความต้านทานการสั่นสะเทือนและการสั่นสะเทือนสูงมาก
- IP65 ปิดผนึกสิ่งที่ปิดผนึกสำหรับสภาพแวดล้อมที่รุนแรง
- อินเทอร์เฟซที่หลากหลายรองรับ RS232, RS422, CAN และอินเตอร์เฟสมาตรฐานอื่น ๆ
- ความน่าเชื่อถือสูง
- ความสามารถในการฟิวชั่นเซ็นเซอร์เสริมภายนอก
- ช่วงอุณหภูมิการทำงาน: -40 ℃ ~+60 ℃
- ความต้านทานการสั่นสะเทือนและการสั่นสะเทือนสูงมาก
- IP65 ปิดผนึกสิ่งที่ปิดผนึกสำหรับสภาพแวดล้อมที่รุนแรง
- อินเทอร์เฟซที่หลากหลายรองรับ RS232, RS422, CAN และอินเตอร์เฟสมาตรฐานอื่น ๆ
- ความน่าเชื่อถือสูง
ลักษณะไฟฟ้า
- แหล่งจ่ายไฟ: 5V (TYP)
- Power ให้คะแนน: 3W (สูงสุด)
-Ripple: 100mV (ยอดถึงจุดสูงสุด)
- Power ให้คะแนน: 3W (สูงสุด)
-Ripple: 100mV (ยอดถึงจุดสูงสุด)
สถานการณ์แอปพลิเคชัน
ด้วยการจับคู่ซอฟต์แวร์สำหรับสถานการณ์แอปพลิเคชันที่แตกต่างกันผลิตภัณฑ์สามารถใช้กันอย่างแพร่หลายในเครื่องจักรก่อสร้าง
การติดตามและวางตำแหน่งอัจฉริยะระบบขับเคลื่อนอัตโนมัติการขับขี่อัตโนมัติการจัดการตำแหน่งอุปกรณ์ขนาดใหญ่เชิงพาณิชย์เชิงพาณิชย์
โดรนอุตสาหกรรม ฯลฯ
การติดตามและวางตำแหน่งอัจฉริยะระบบขับเคลื่อนอัตโนมัติการขับขี่อัตโนมัติการจัดการตำแหน่งอุปกรณ์ขนาดใหญ่เชิงพาณิชย์เชิงพาณิชย์
โดรนอุตสาหกรรม ฯลฯ
มิติเชิงกล
พารามิเตอร์ทางเทคนิค:
| คุณลักษณะ | พารามิเตอร์ | ดัชนี | คำพูด |
| ความถูกต้อง | คู่ GNSS | 0.1 ° | พื้นฐาน 2m |
| GNSS เดี่ยว | 0.2 ° | จำเป็นต้องจัดทำ | |
| การโพสต์ | 0.03 ° |
|
|
| รักษาความแม่นยำ | 0.2 °/นาที | ความล้มเหลวของ GNSS | |
| ความแม่นยำของทัศนคติ | GNSS มีประสิทธิภาพ | 0.1 ° | จุดเดียว L1/L2 |
| คอมโบความเฉื่อย/เครื่องวัดระยะทาง | 0.1 ° (RMS) | ไม่จำเป็น | |
| การโพสต์ | 0.02 ° |
|
|
| รักษาความแม่นยำ | 0.2 °/นาที | ความล้มเหลวของ GNSS | |
| โหมด V-G | 2 ° | เวลาล้มเหลว GNSS ไม่ จำกัด ไม่มีการเร่งความเร็ว | |
| ความแม่นยำในการวางตำแหน่งในแนวนอน | GNSS มีประสิทธิภาพ | 1.2m | จุดเดียว L1/L2 |
|
|
2 ซม.+1ppm | RTK | |
| คอมโบความเฉื่อย/เครื่องวัดระยะทาง | 2 ‰ d (D หมายถึงไมล์สะสม, CEP) | ไม่จำเป็น | |
| การโพสต์ | 1 ซม.+1ppm |
|
|
| ความล้มเหลวของ GNSS | 20m | ความล้มเหลว 60s | |
| ความแม่นยำความเร็วในแนวนอน | GNSS มีประสิทธิภาพ | 0.1m/s | จุดเดียว L1/L2 |
| คอมโบความเฉื่อย/เครื่องวัดระยะทาง | 0.1m/s (RMS) | ไม่จำเป็น | |
| การผสมผสานความเฉื่อย/DVL | 0.2m/s (RMS) | ไม่จำเป็น | |
| ไจโร | ช่วงการวัด | ± 450 °/s |
|
| ความเสถียรของอคติเป็นศูนย์ | 2 °/h | ความแปรปรวนของอัลลัน | |
| เครื่องเร่งความเร็ว | ช่วงการวัด | ± 16G | มีอยู่ 200 กรัมที่กำหนดเอง |
| ความเสถียรของอคติเป็นศูนย์ | 30 มก. | ความแปรปรวนของอัลลัน | |
| อินเทอร์เฟซการสื่อสาร | RS232 | 1 ช่อง | ตัวเลือก 1 channel rs422, 1 channel rs232 |
| RS422 | 1 ช่อง | หรือ 2 ช่อง RS422, 1 ช่องสามารถ | |
| สามารถ | 1 ช่อง |
|
|
| อินพุตความแตกต่างของเครื่องวัดระยะทาง | 1 ช่อง | ไม่จำเป็น | |
| เอาต์พุต PPS | 1 ช่อง | ไม่จำเป็น | |
| อินพุตเหตุการณ์ | 1 ช่อง | ไม่จำเป็น | |
| ลักษณะไฟฟ้า | แรงดันไฟฟ้า | 5 ~ 36V DC |
|
| การใช้พลังงาน | ≤3w |
|
|
| ระลอกคลื่น | 100mv | P-P | |
| คุณสมบัติเชิงโครงสร้าง | ขนาด | 80 มม. × 53 มม. × 23 มม. |
|
| น้ำหนัก | ≤150g |
|
|
| ใช้สภาพแวดล้อม | อุณหภูมิการทำงาน | -40 ℃ ~+60 ℃ |
|
| อุณหภูมิการจัดเก็บ | -45 ℃ ~+65 ℃ |
|
|
| การสั่นสะเทือน | 20 ~ 2000Hz， 6.06g |
|
|
| ผลกระทบ | 30G， 11ms |
|
|
| ชั้นเรียนป้องกัน | IP65 |
|
|
| ความน่าเชื่อถือ | MTBF | 30000H |
|
| ตลอดชีวิต | > 15 ปี |
|
|
| เวลาทำงานอย่างต่อเนื่อง | > 24h |
|
