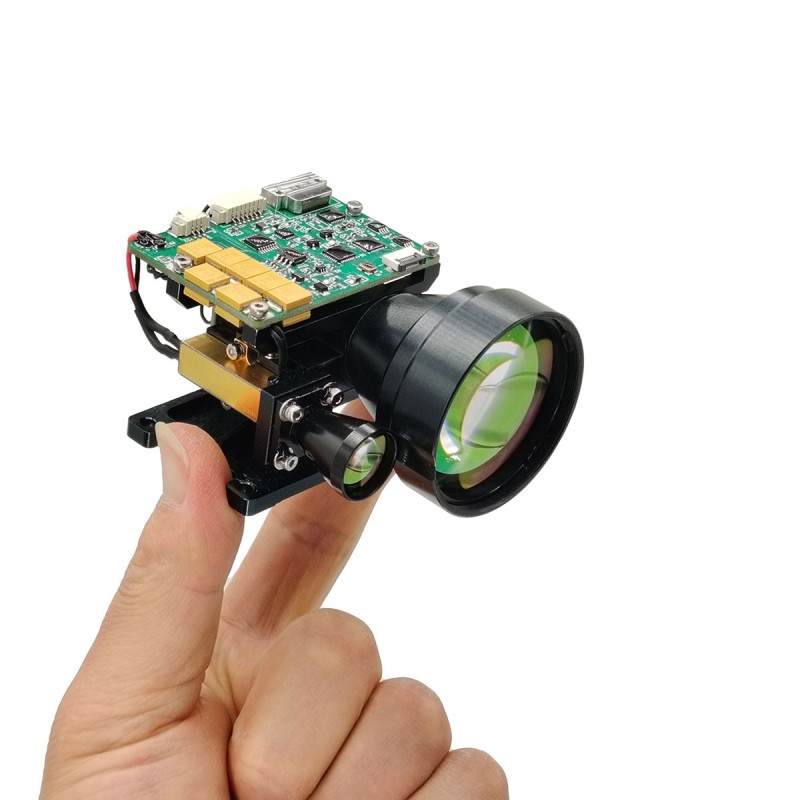

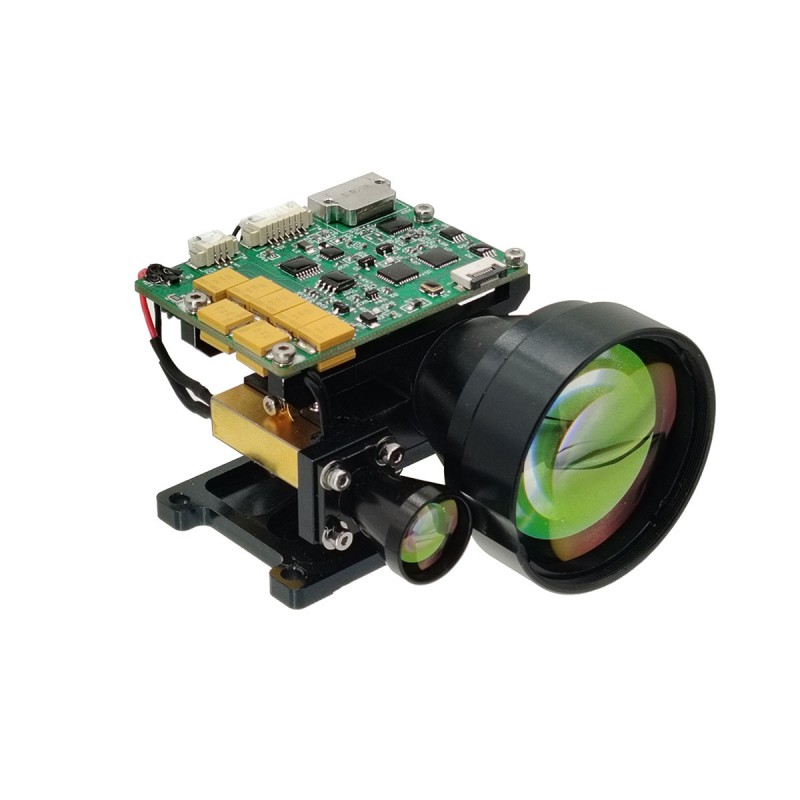

โมดูล Rangefinder เลเซอร์ที่ปลอดภัย 8km

STA-B0815X เป็นโมดูลการวัดระยะทางเลเซอร์ที่ปลอดภัยต่อดวงตาของมนุษย์ซึ่งสามารถตรวจจับระยะทางเป้าหมายและส่งระยะทางที่วัดได้ไปยังคอมพิวเตอร์ส่วนบนผ่านการสื่อสารแบบอนุกรม ทัศนวิสัย≥ 15 กม., การสะท้อนแสงเป้าหมาย≥ 0.3, ความชื้น≤ 80%, ยานพาหนะ (เป้าหมาย 2.3m × 2.3m) ระยะทาง≥8km

ส่งคำถาม

รายละเอียดสินค้า

ฟังก์ชั่นหลัก

(1) การจัดเรียงเดี่ยวและต่อเนื่อง
(2) การตอบสนองต่อคำสั่งเลเซอร์และสามารถหยุดได้ตลอดเวลาตามคำสั่งหยุด
(3) ข้อมูลระยะทางเอาท์พุทและข้อมูลสถานะหนึ่งครั้งต่อพัลส์ในระหว่างการวัดระยะทาง
(4) สามารถรายงานจำนวนพัลส์เลเซอร์ที่ส่งสะสม (ไม่มีการสูญเสียพลังงานลง);
(5) การเลือกระยะทางข้อบ่งชี้เป้าหมายด้านหน้าและด้านหลัง
(6) ฟังก์ชั่นการทดสอบตัวเอง

การแนะนำผลิตภัณฑ์

B0815X Laser Rangefinder Module เป็นเครื่องฟอกข้อมูลเลเซอร์ชีพจรทหารที่ออกแบบมาสำหรับสถานการณ์การใช้งานเช่นเครื่องบินยานพาหนะทางอากาศที่ไม่มีคนขับรถถังและขอบเขต มันมีขนาดเล็กน้ำหนักเบาการใช้พลังงานต่ำประสิทธิภาพที่มั่นคงระยะการวัดระยะยาวและอายุการใช้งานที่ยาวนานความปลอดภัยของดวงตามนุษย์และข้อได้เปรียบอื่น ๆ เป็นอุปกรณ์ทางเทคนิคที่สำคัญในการปรับปรุงความแม่นยำของผลิตภัณฑ์

ดัชนีประสิทธิภาพผลิตภัณฑ์

รายการ	พารามิเตอร์ทางเทคนิค	คำแนะนำ
แบบอย่าง	STA-B0815X
ความยาวคลื่นทำงาน	1535 ± 5nm
ความปลอดภัยของตา	คลาส 1 (IEC 60825-1)
รับรูรับแสง	φ42mm
รูรับแสงที่ปล่อยออกมา	φ14mm
ความสามารถในการจัดระเบียบ	50m-15km
ช่วง	≥15000m	ช่วงสูงสุดการมองเห็นผู้สังเกตการณ์ 25 กม.
	≥12000m	การสร้างเป้าหมายการสะท้อนแสง: 0.6, ทัศนวิสัยของผู้สังเกตการณ์ 25 กม.
	≥8000m	เป้าหมายของนาโต้
	≥4000m	เป้าหมายของมนุษย์
	≥2500m	เป้าหมาย UAV
ช่วงขนาดเล็ก	50 เมตร
การตรวจจับหลายเป้าหมาย	เป้าหมายสูงสุด 3 เป้าหมาย
ความแม่นยำ	± 1m	3D
ความถี่ตั้งแต่	1 ~ 10Hz ปรับได้
อัตราความถูกต้อง	≥98%
อัตราการเตือนที่ผิดพลาด	1%
มุมแตกต่าง	≤0.5MRAD
อินเทอร์เฟซการสื่อสาร	RS422 / RS232 / TTL
แรงดันไฟฟ้า	DC18 ~ 32V
พลังในการทำงาน	≤1.2W (@1Hz)	การทดสอบอุณหภูมิปกติ
พลังสแตนด์บาย	≤0.5W	การทดสอบอุณหภูมิปกติ
ช็อตเชิงกล	75g, 1ms
อุณหภูมิในการทำงาน	-40 ℃～+60 ℃
อุณหภูมิการจัดเก็บ	-45 ℃～+70 ℃
ความน่าเชื่อถือ	MTBF ≥ 1500H
ขนาด	≤79มม. × 66 มม. × 46 มม.
น้ำหนัก	≤120g
ฟังก์ชั่นหลัก		เป้าหมายแรกและสุดท้ายตั้งแต่การเลือกระยะเวลาหลายเป้าหมายการเลือกระยะทาง

หมายเหตุ:

1) ขนาดเป้าหมายของนาโต้ 2.3 m × 2.3 ม.; ขนาดเป้าหมายของมนุษย์ 0.5 m × 1.7 ม.; ขนาดเป้าหมาย UAV 0.2 m × 0.3 m; การสะท้อนแสง 30%, การมองเห็นผู้สังเกตการณ์≥ 15km

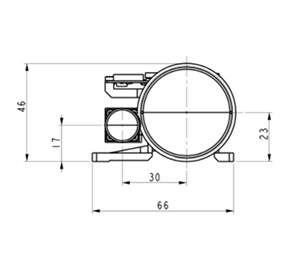

อินเทอร์เฟซการติดตั้งโครงสร้าง

อินเทอร์เฟซภายนอก

โมเดลตัวเชื่อมต่อ: MDC1-15SW1
หมายเลขพิน	คำนิยาม	การทำงาน	คำพูด
1	ม้วน	อินพุตพลังงานเป็นบวก	DC18-36V
2	gnd	กราวด์อินพุตพลังงาน
3	rs422_t/r+	RS485+/RS422 ส่งบวก
4	rs422_t/r-	rs485+/rs422 ส่ง nagative
5	rs422_rxd-	RS422 ได้รับเชิงลบ
6	rs422_rxd+	RS422 ได้รับบวก
7	rs232-tx	rs232 ส่ง
8	RS232-RX	RS232 เข้าครอบครอง
9	TTL-TX	TTL ส่ง	3.3V
10	TTL-RX	TTL เข้าครอบครอง	3.3V
11	gnd	สถานที่สื่อสาร
12	NC	สลับกัน
13	NC	สลับกัน
14	NC	สลับกัน
15	NC	สลับกัน

การปรับตัวด้านสิ่งแวดล้อม

a) อุณหภูมิการทำงาน： -40 ℃～+60 ℃
b) อุณหภูมิการจัดเก็บ： -45 ℃～+70 ℃
C) การสั่นสะเทือนแบบสุ่ม: 15 ～ 2000Hz, 3 ทิศทาง เงื่อนไขการทดสอบเฉพาะแสดงในตารางที่ 1

ตารางที่ 1 เงื่อนไขการทดสอบการสั่นสะเทือนแบบสุ่ม

หมายเลขซีเรียล	ช่วงความถี่ (Hz)	ความหนาแน่นสเปกตรัมการเร่งความเร็ว (G2/Hz)	เวลาการสั่นสะเทือน (นาที)
1	15 ～ 190	0.01	การสั่นสะเทือนในทุกทิศทาง 15 นาที
2	190 ～ 210	0.1
3	210 ～ 380	0.01
4	380 ～ 420	0.025
5	420 ～ 2000	0.01

OEM/ODM หลากหลายโมดูลและโซลูชั่นที่กำหนดเอง

B0815X ได้รับการออกแบบมาสำหรับผู้รวมระบบที่กำลังมองหาวิธีการแก้ปัญหาเลเซอร์ที่สะดวกสบายทรงพลังและกะทัดรัด ให้ประสิทธิภาพที่เชื่อถือได้ในแอพพลิเคชั่นที่หลากหลาย
มันมีขนาดเล็กมากแสงพิเศษมีการใช้พลังงานต่ำและสามารถวัดได้ในระยะไกล มันเหมาะสำหรับอุปกรณ์พกพา (การถ่ายภาพความร้อน) แอปพลิเคชันการติดตั้งอาวุธระบบพกพาและห้องสวีทเซ็นเซอร์น้ำหนักเบาและยานพาหนะทางอากาศที่ไม่มีคนขับหรือ UGVs
