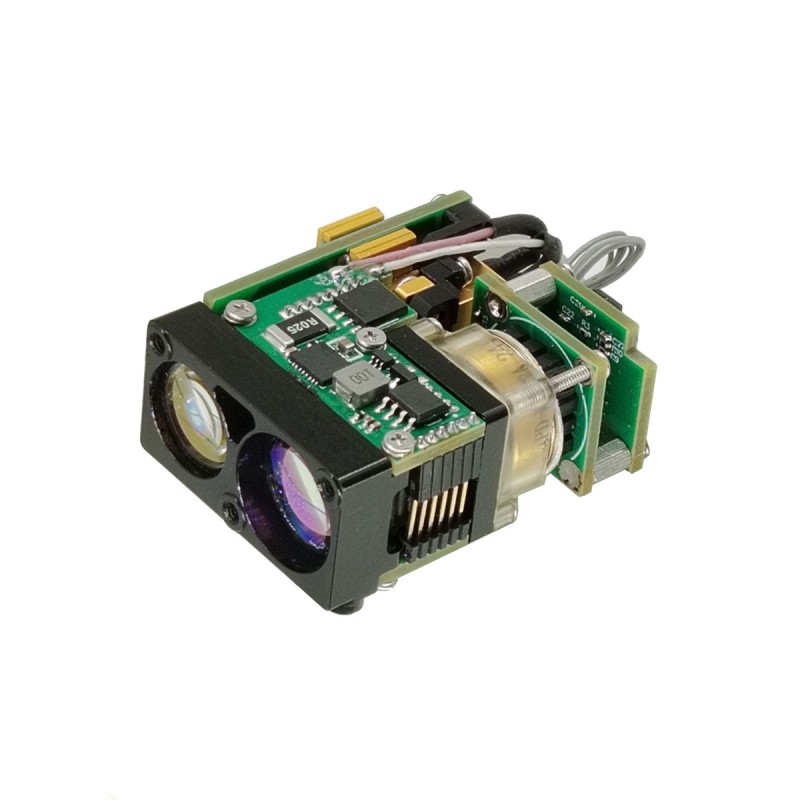

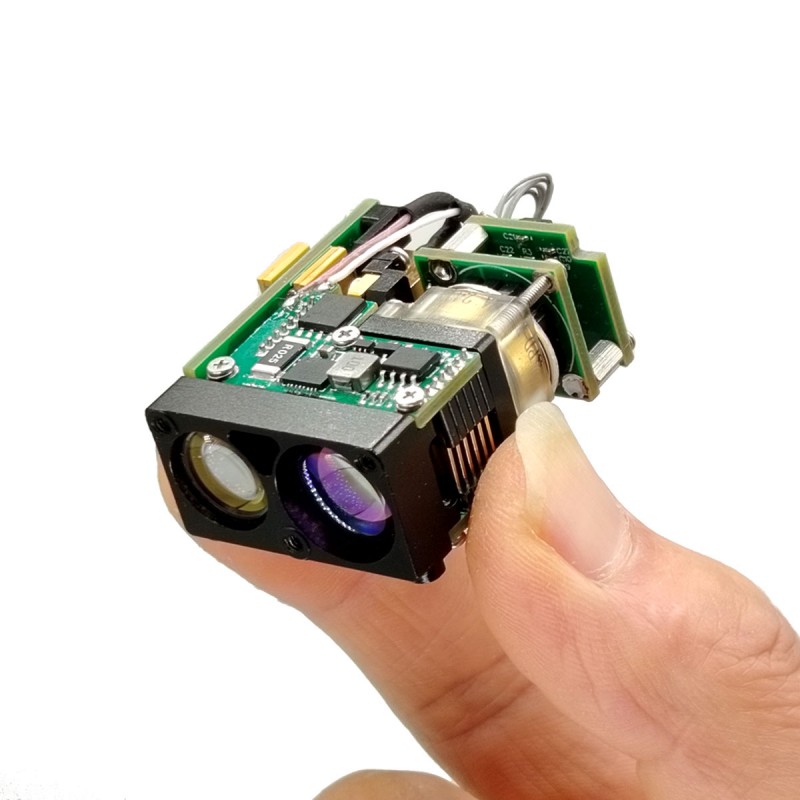

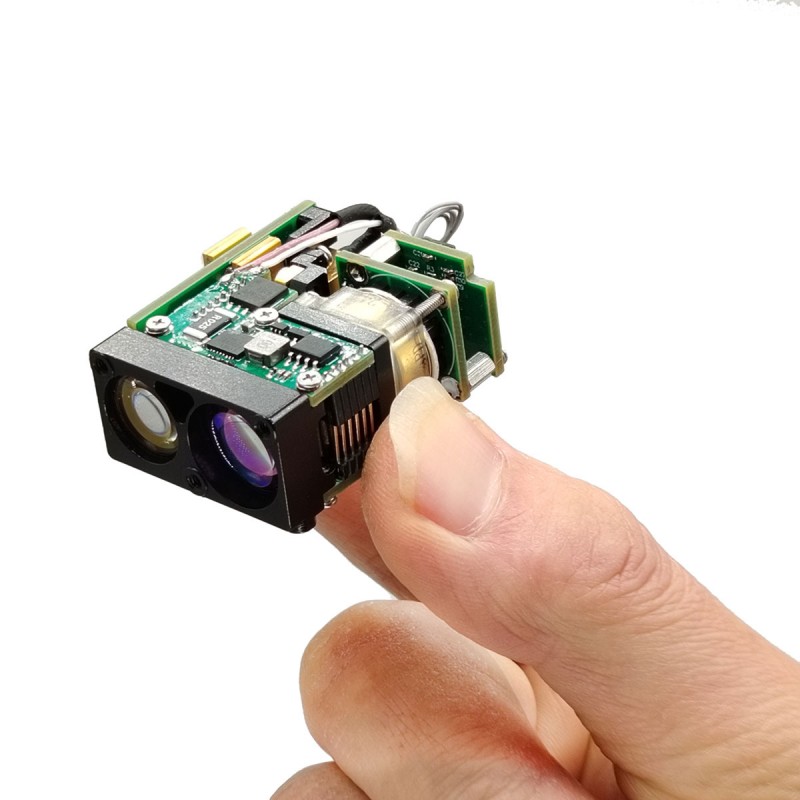

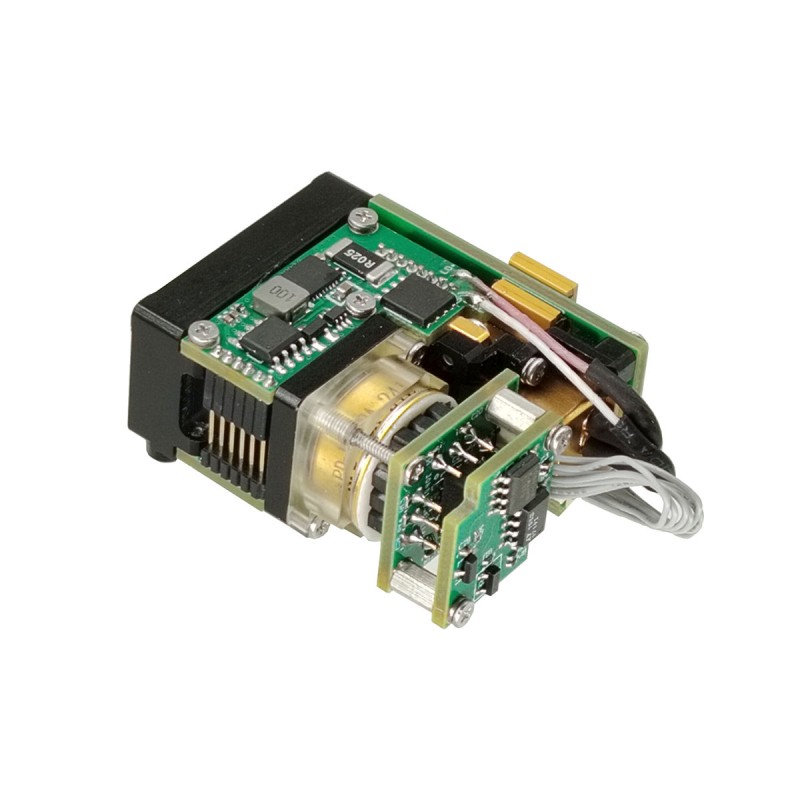

โมดูล Rangefinder เลเซอร์ที่ปลอดภัย 3km

STA-B30X เป็นโมดูลการวัดระยะทางเลเซอร์ที่ปลอดภัยต่อดวงตาของมนุษย์ซึ่งสามารถตรวจจับระยะทางเป้าหมายและส่งระยะทางที่วัดได้ไปยังคอมพิวเตอร์ส่วนบนผ่านการสื่อสารแบบอนุกรม ทัศนวิสัย≥ 12 กม., การสะท้อนแสงเป้าหมาย≥ 0.3, ความชื้น≤ 80%, ยานพาหนะ (เป้าหมาย 2.3m × 2.3m) ระยะทางตั้งแต่ 3 กม.

ส่งคำถาม

รายละเอียดสินค้า

ฟังก์ชั่นหลัก

(1) การจัดเรียงเดี่ยวและต่อเนื่อง
(2) การตอบสนองต่อคำสั่งเลเซอร์และสามารถหยุดได้ตลอดเวลาตามคำสั่งหยุด
(3) ข้อมูลระยะทางเอาท์พุทและข้อมูลสถานะหนึ่งครั้งต่อพัลส์ในระหว่างการวัดระยะทาง
(4) สามารถรายงานจำนวนพัลส์เลเซอร์ที่ส่งสะสม (ไม่มีการสูญเสียพลังงานลง);
(5) การเลือกระยะทางข้อบ่งชี้เป้าหมายด้านหน้าและด้านหลัง
(6) ฟังก์ชั่นการทดสอบตัวเอง

ดัชนีประสิทธิภาพผลิตภัณฑ์

รายการ	พารามิเตอร์ทางเทคนิค	คำแนะนำ
แบบอย่าง	STA-B30X
ความยาวคลื่นทำงาน	1535 ± 5nm
ความปลอดภัยของตา	คลาส 1 (IEC 60825-1)
รับรูรับแสง	φ13mm
รูรับแสงที่ปล่อยออกมา	φ13mm
ความสามารถในการจัดระเบียบ	15-5000m
ช่วง	≥5000m	เป้าหมายอาคารขนาดใหญ่การสะท้อนแสง: 0.6, การมองเห็นผู้สังเกตการณ์ 20 กม.
	≥3000m	เป้าหมายของนาโต้
	≥2000m	เป้าหมายของมนุษย์
	≥600m	เป้าหมาย UAV
ช่วงขนาดเล็ก	15m
การตรวจจับหลายเป้าหมาย	เป้าหมายสูงสุด 3 เป้าหมาย
ความแม่นยำ	± 1m	3D
ความถี่ตั้งแต่	1 ~ 10Hz ปรับได้
อัตราความถูกต้อง	≥98%
อัตราการเตือนที่ผิดพลาด	1%
มุมแตกต่าง	≤0.6MRAD
อินเทอร์เฟซการสื่อสาร	TTL	สามารถปรับแต่งอินเทอร์เฟซ RS422/RS232 ได้
แรงดันไฟฟ้า	DC5 ~ 16V
การใช้พลังงาน	≤1.2W (@1Hz)	พลังในการทำงาน
การใช้พลังงาน	≤5W	พลังสูงสุด
ความเสถียรของแกนแสงเลเซอร์	≤0.05MRAD
ข้อผิดพลาดแบบขนาน	≤0.3MRAD	ข้อผิดพลาดแบบขนานของแกนออปติคัลไปยังการอ้างอิงการติดตั้ง
ช็อตเชิงกล	75g, 1ms
อุณหภูมิในการทำงาน	-40 ℃～+70 ℃
อุณหภูมิการจัดเก็บ	-55 ℃～+75 ℃
ความน่าเชื่อถือ	MTBF ≥ 1500H

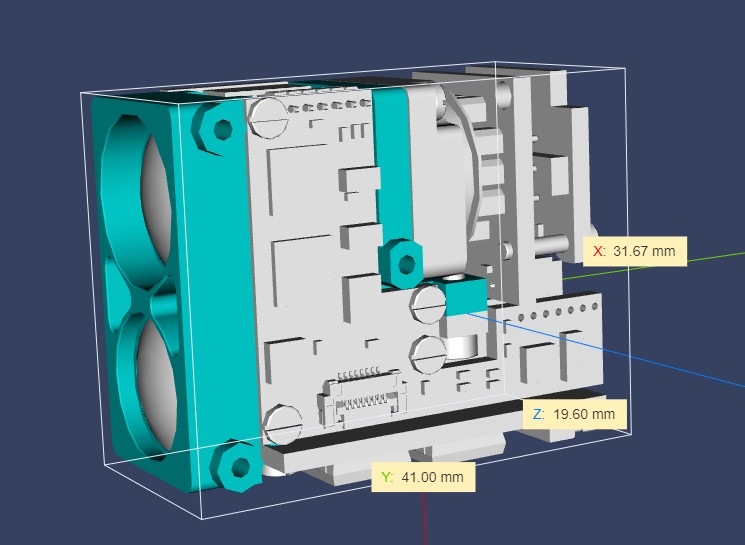

ขนาด	≤43× 31 × 16 มม.
น้ำหนัก	≤44g
ฟังก์ชั่นหลัก		เป้าหมายแรกและสุดท้ายตั้งแต่การเลือกระยะเวลาหลายเป้าหมายการเลือกระยะทาง

หมายเหตุ:

1) ขนาดเป้าหมายของนาโต้ 2.3 m × 2.3 ม.; ขนาดเป้าหมายของมนุษย์ 0.5 m × 1.7 ม.; ขนาดเป้าหมาย UAV 0.2 m × 0.3 m; การสะท้อนแสง 30%, ความชื้น≤80%, การมองเห็นผู้สังเกตการณ์≥ 12km

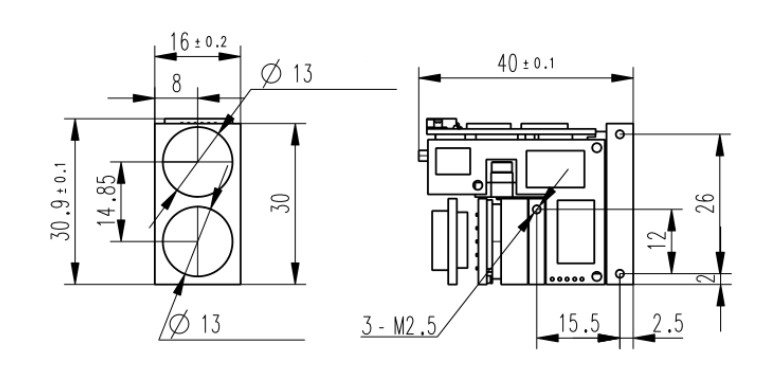

อินเทอร์เฟซการติดตั้งโครงสร้าง

ข้อกำหนดส่วนต่อประสานไฟฟ้า

อินเทอร์เฟซการสื่อสาร: UART (TTL_3.3 V), 115200 bps, 1 บิตเริ่มต้น, 8 บิตข้อมูล, 1 หยุดไม่, ไม่มีบิตพาริตี้;

ตารางที่ 1 คำจำกัดความหลัก

เข็มหมุด	คำนิยาม	สี	หมายเหตุ
1	แหล่งจ่ายไฟ +	สีแดง	4.5-16V
2	แหล่งจ่ายไฟ -	สีดำ	gnd
3	power_on	สีขาว	Power on Control TTL_3.3V ระดับโมดูลเปิด (> 2.7V), โมดูลปิด (<0.3V)
4	uart_tx	สีเหลือง	ผู้ส่งพอร์ตอนุกรม
5	uart_rx	สีเขียว	เครื่องรับพอร์ตอนุกรม
6	gnd	สีดำ	กราวด์พอร์ตอนุกรม

OEM/ODM หลากหลายโมดูลและโซลูชั่นที่กำหนดเอง

B0815X ได้รับการออกแบบมาสำหรับผู้รวมระบบที่กำลังมองหาวิธีการแก้ปัญหาเลเซอร์ที่สะดวกสบายทรงพลังและกะทัดรัด ให้ประสิทธิภาพที่เชื่อถือได้ในแอพพลิเคชั่นที่หลากหลาย

มันมีขนาดเล็กมากแสงพิเศษมีการใช้พลังงานต่ำและสามารถวัดได้ในระยะไกล มันเหมาะสำหรับอุปกรณ์พกพา (การถ่ายภาพความร้อน) แอปพลิเคชันการติดตั้งอาวุธระบบพกพาและห้องสวีทเซ็นเซอร์น้ำหนักเบาและยานพาหนะทางอากาศที่ไม่มีคนขับหรือ UGVs
