โมดูลค้นหาระยะด้วยเลเซอร์ 30 กม

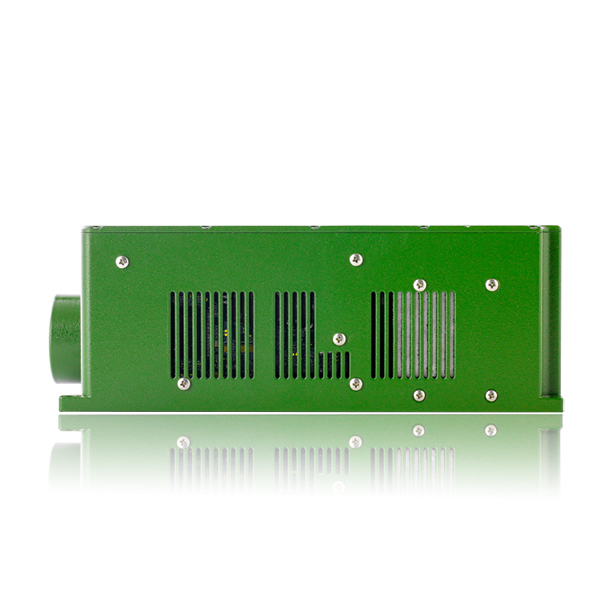

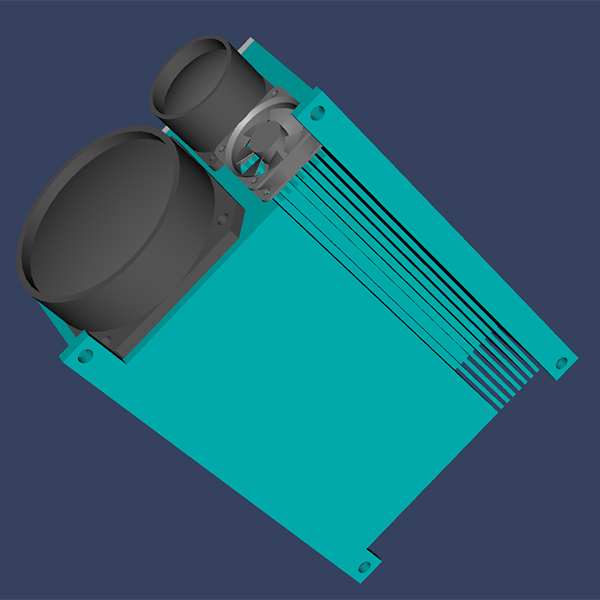

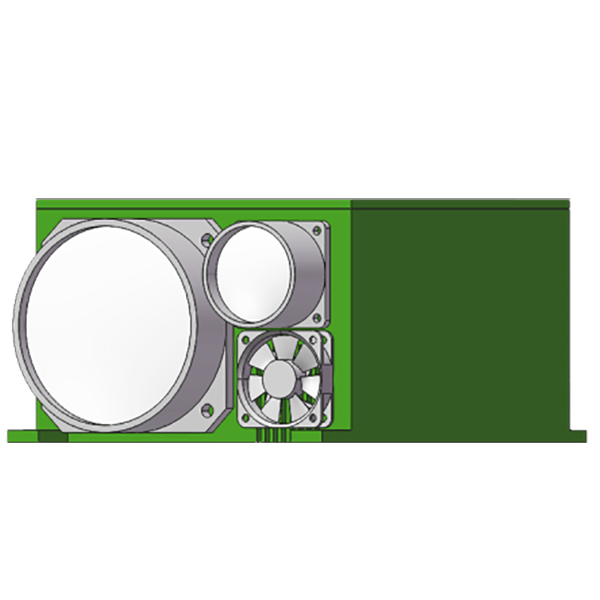

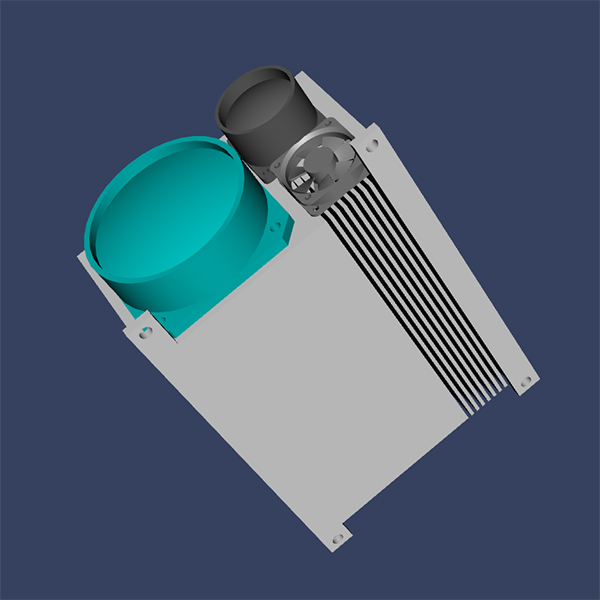

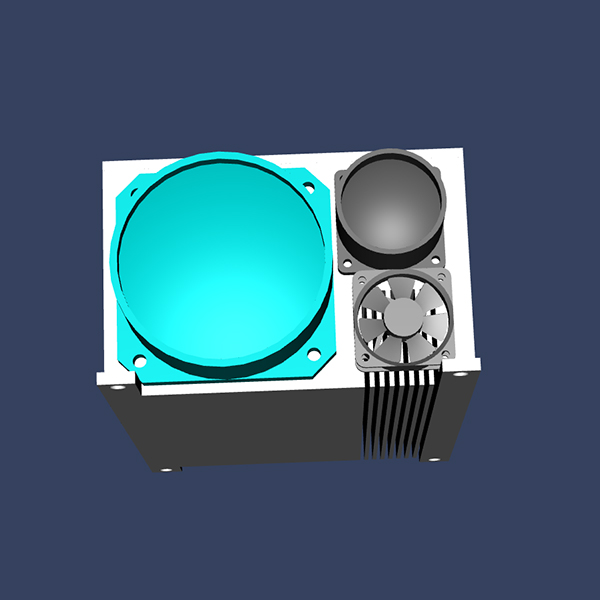

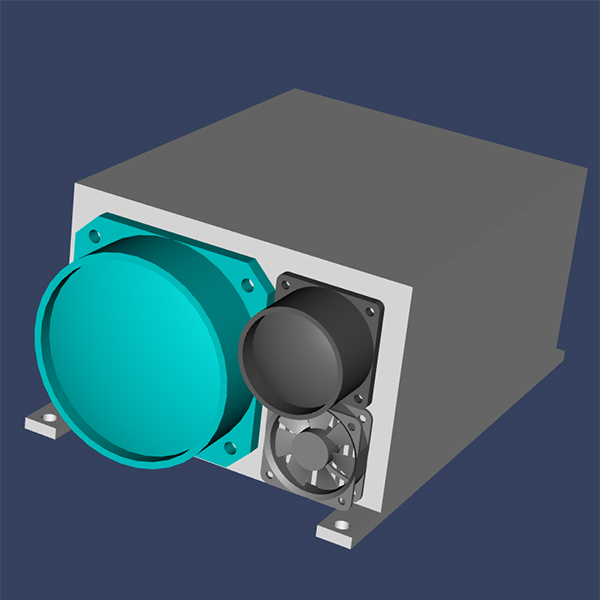

โมดูลวัดระยะเลเซอร์ระยะไกล M3065x เป็นเครื่องวัดระยะเลเซอร์พัลส์ทางทหารที่ออกแบบมาสำหรับเครื่องบิน ยานพาหนะทางอากาศไร้คนขับ รถถัง ปืนใหญ่ และสถานการณ์การใช้งานอื่นๆ มันมีข้อดีของขนาดที่เล็ก น้ำหนักเบา ใช้พลังงานต่ำ ประสิทธิภาพที่เสถียร ระยะการวัดที่ไกล อายุการใช้งานยาวนาน ความปลอดภัยต่อดวงตา และอื่นๆ JIOPTICS® เป็นอุปกรณ์ทางเทคนิคที่สำคัญในการปรับปรุงความแม่นยำในการเล็งผลิตภัณฑ์ ยินดีต้อนรับสู่การซื้อโมดูลค้นหาระยะเลเซอร์ 30 กม. จากเรา
ระยะการมองเห็น: การมองเห็นภายใต้เงื่อนไขไม่น้อยกว่า 40 กม. สำหรับยานพาหนะ (เป้าหมาย 2.3mX2.3m) การสะท้อนแสงแบบกระจาย 0.3 ระยะทางตั้งแต่ 30000 ม. การมองเห็นภายใต้เงื่อนไขไม่น้อยกว่า 40 กม. เป้าหมายขนาดใหญ่ ระยะทางตั้งแต่ â 65000m;
แบบอย่าง:M3065X
ส่งคำถาม ดาวน์โหลด PDF
รายละเอียดสินค้า
JIOPTICS
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
บันทึก. |
| ความยาวคลื่น |
1570±5นาโนเมตร |
|
| ความสามารถที่หลากหลาย |
200ม.~65กม |
|
| ความสามารถที่หลากหลาย |
€30km (2.3m×2.3m, 0.3 ยานพาหนะสะท้อนแสง, ทัศนวิสัย⥠35km) |
ความชื้น ¤80% |
| €65km(สำหรับเป้าหมายขนาดใหญ่ ทัศนวิสัยâ¥40km) |
||
| ความแม่นยำตั้งแต่ |
±5ม |
|
| อัตราการทำซ้ำตั้งแต่ |
1 ~ 10hz (ปรับได้) |
|
| ความแม่นยำ |
€ 98% |
|
| มุมไดเวอร์เจนซ์ |
¤0.6mrad |
|
| รับ |
80มม |
|
| อินเทอร์เฟซการสื่อสาร |
RS422 |
|
| แรงดันไฟฟ้า |
DC18~32V |
|
| กำลังดำเนินการ |
¤50W(@1hz) |
ทดสอบภายใต้อุณหภูมิห้อง |
| รอ |
¤20W |
ทดสอบภายใต้อุณหภูมิห้อง |
| มิติ |
¤225mm×150mm×100mm |
|
| น้ำหนัก |
¤3.8กก |
|
| อุณหภูมิ |
-40â~65â |
|
| กระจายความร้อน |
ระบายความร้อนด้วยอากาศ |
|
อินเทอร์เฟซการสื่อสาร
| หมายเลขบรรทัด |
คำนิยาม |
บันทึก. |
|
1 |
กระแสตรง |
ไฟฟ้ากระแสตรง 24V |
|
2 |
||
|
3 |
||
|
4 |
||
|
5 |
GND (กระแสตรง) |
24V GND |
|
6 |
||
|
7 |
||
|
8 |
||
|
9 |
พอร์ตอนุกรม |
RS422 |
|
10 |
พอร์ตอนุกรม |
|
|
11 |
พอร์ตอนุกรม |
|
|
12 |
พอร์ตอนุกรม |
|
|
13 |
RS422 |
|
|
14 |
ซิน |
ทริกเกอร์ภายนอก RS422, ความกว้างï¼10us |
|
15 |
SYN- |
มิติ
การคำนวณความสามารถที่หลากหลาย
(1) เป้าหมายและข้อกำหนดเงื่อนไข
ทัศนวิสัยâ¥40กม
ความชื้น ¤80%
สำหรับรถยนต์ที่มีขนาด 2.3 ม. x 2.3 ม
ค่าการสะท้อนแสง=0.3
ความสามารถในการวิ่ง 30km
(2) การวิเคราะห์และการตรวจสอบ
พารามิเตอร์หลักที่ส่งผลต่อความสามารถที่หลากหลาย ได้แก่ กำลังสูงสุดของเลเซอร์ มุมไดเวอร์เจนซ์ การส่งและรับการส่งผ่าน ความยาวคลื่นของเลเซอร์ เป็นต้น
สำหรับเครื่องวัดระยะแบบเลเซอร์นี้ ต้องใช้กำลังสูงสุดของเลเซอร์ 5 เมกะวัตต์, มุมเบี่ยงเบน 0.6mrad, ความยาวคลื่น 1570 นาโนเมตร, การส่งผ่าน 90%, การส่งผ่าน 80% และการรับ 80 มม.
เป็นเครื่องวัดระยะด้วยแสงเลเซอร์สำหรับเป้าหมายขนาดเล็ก ความสามารถในการวัดระยะสามารถคำนวณได้จากสูตรต่อไปนี้ สูตรที่หลากหลายสำหรับเป้าหมายขนาดเล็ก ¼
: พลังงานแสงที่ตรวจจับได้
: กำลังส่งของเลเซอร์เรนจ์ไฟน์เดอร์(5MW)
: กำลังส่ง (0.9)
: กำลังรับ (0.8)
: พื้นที่รับแสง (รับ 80mm
: พื้นที่สะท้อนที่มีประสิทธิภาพของเป้าหมาย(5.29ã¡)
: ค่าการสะท้อนแสงของเป้าหมาย(0.3)
: ค่าสัมประสิทธิ์การลดทอนบรรยากาศ (0.02)
: การมองเห็น (ตามเงื่อนไขการทดสอบ)
: ระยะทางไปยังเป้าหมาย
ตราบเท่าที่กำลังแสงที่ตรวจจับได้ซึ่งสะท้อนจากเป้าหมายมีค่ามากกว่ากำลังแสงขั้นต่ำที่ตรวจจับได้ เครื่องวัดระยะด้วยเลเซอร์จะสามารถวัดระยะทางไปยังเป้าหมายได้ สำหรับเครื่องวัดระยะเลเซอร์ที่มีความยาวคลื่น 1570 นาโนเมตร โดยทั่วไป กำลังที่ตรวจจับได้ขั้นต่ำ (M.D.S) ของ APD คือ 5×10-9W
ภายใต้ทัศนวิสัย 40 กม. และระยะทางถึงเป้าหมาย 32 กม. กำลังการตรวจจับขั้นต่ำต่ำกว่า M.D.S ของ APD (5×10-9W) ดังนั้น ภายใต้สภาวะที่มีทัศนวิสัย 40 กม. เครื่องวัดระยะด้วยเลเซอร์สามารถวัดระยะได้ (2.3 ม. x 2.3 ม.) เป้าหมายสูงสุด 31~32 กม. (อาจใกล้หรือน้อยกว่า 32 กม.)
ทัศนวิสัยâ¥40กม
ความชื้น ¤80%
สำหรับรถยนต์ที่มีขนาด 2.3 ม. x 2.3 ม
ค่าการสะท้อนแสง=0.3
ความสามารถในการวิ่ง 30km
(2) การวิเคราะห์และการตรวจสอบ
พารามิเตอร์หลักที่ส่งผลต่อความสามารถที่หลากหลาย ได้แก่ กำลังสูงสุดของเลเซอร์ มุมไดเวอร์เจนซ์ การส่งและรับการส่งผ่าน ความยาวคลื่นของเลเซอร์ เป็นต้น
สำหรับเครื่องวัดระยะแบบเลเซอร์นี้ ต้องใช้กำลังสูงสุดของเลเซอร์ 5 เมกะวัตต์, มุมเบี่ยงเบน 0.6mrad, ความยาวคลื่น 1570 นาโนเมตร, การส่งผ่าน 90%, การส่งผ่าน 80% และการรับ 80 มม.
เป็นเครื่องวัดระยะด้วยแสงเลเซอร์สำหรับเป้าหมายขนาดเล็ก ความสามารถในการวัดระยะสามารถคำนวณได้จากสูตรต่อไปนี้ สูตรที่หลากหลายสำหรับเป้าหมายขนาดเล็ก ¼
: พลังงานแสงที่ตรวจจับได้: กำลังส่งของเลเซอร์เรนจ์ไฟน์เดอร์(5MW): กำลังส่ง (0.9): กำลังรับ (0.8): พื้นที่รับแสง (รับ 80mm: พื้นที่สะท้อนที่มีประสิทธิภาพของเป้าหมาย(5.29ã¡): ค่าการสะท้อนแสงของเป้าหมาย(0.3): ค่าสัมประสิทธิ์การลดทอนบรรยากาศ (0.02): การมองเห็น (ตามเงื่อนไขการทดสอบ): ระยะทางไปยังเป้าหมายตราบเท่าที่กำลังแสงที่ตรวจจับได้ซึ่งสะท้อนจากเป้าหมายมีค่ามากกว่ากำลังแสงขั้นต่ำที่ตรวจจับได้ เครื่องวัดระยะด้วยเลเซอร์จะสามารถวัดระยะทางไปยังเป้าหมายได้ สำหรับเครื่องวัดระยะเลเซอร์ที่มีความยาวคลื่น 1570 นาโนเมตร โดยทั่วไป กำลังที่ตรวจจับได้ขั้นต่ำ (M.D.S) ของ APD คือ 5×10-9W
ภายใต้ทัศนวิสัย 40 กม. และระยะทางถึงเป้าหมาย 32 กม. กำลังการตรวจจับขั้นต่ำต่ำกว่า M.D.S ของ APD (5×10-9W) ดังนั้น ภายใต้สภาวะที่มีทัศนวิสัย 40 กม. เครื่องวัดระยะด้วยเลเซอร์สามารถวัดระยะได้ (2.3 ม. x 2.3 ม.) เป้าหมายสูงสุด 31~32 กม. (อาจใกล้หรือน้อยกว่า 32 กม.)
