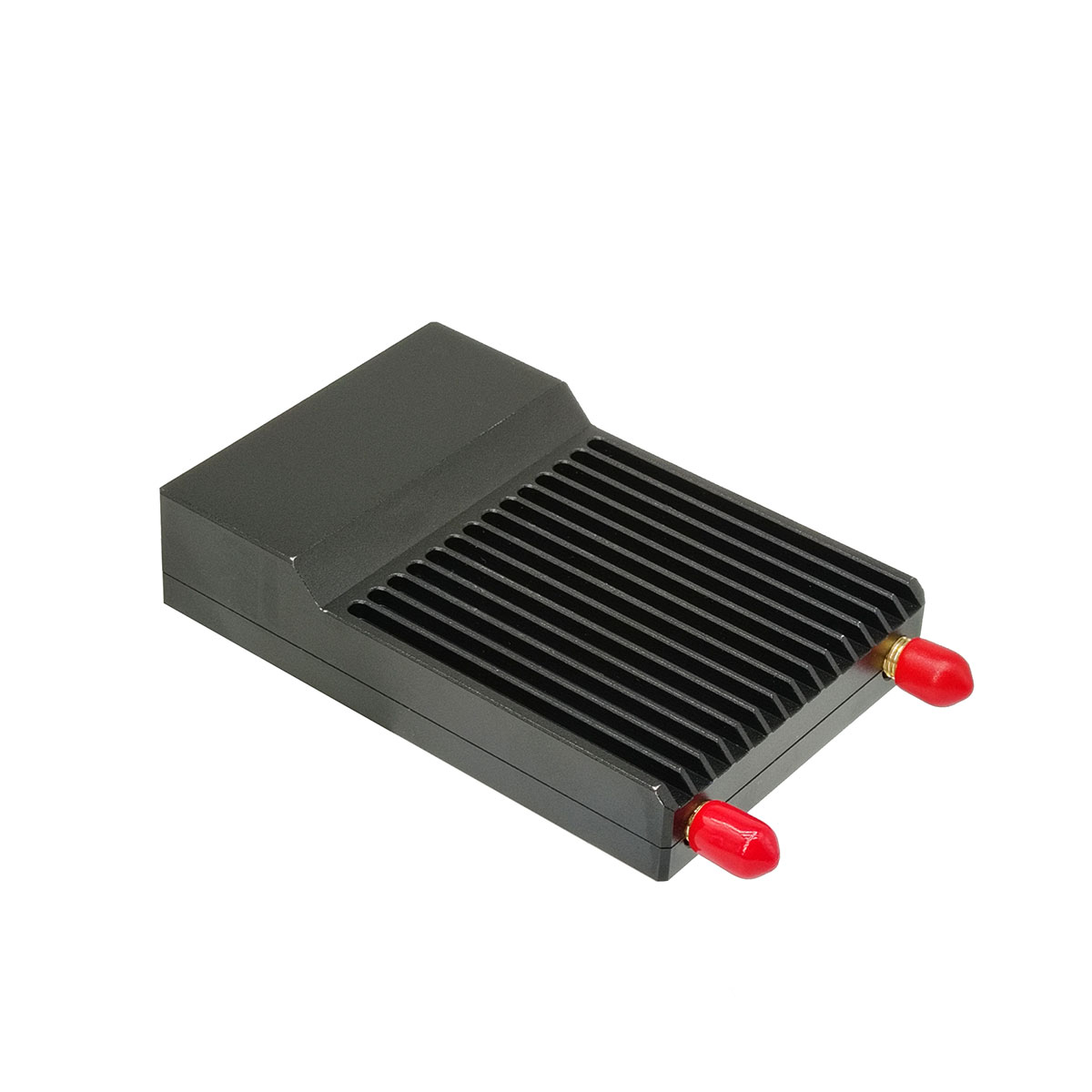

เครือข่ายตาข่ายลิงค์ส่งสัญญาณวิดีโอโดรน 20 กม
ผลิตภัณฑ์ T-Series เป็นระบบส่งสัญญาณไร้สายแบบดิจิตอลบรอดแบนด์ที่ปรับให้เหมาะกับการใช้งานอุปกรณ์ไร้คนขับ ระบบนี้รวมเอาเทคโนโลยีต่างๆ เช่น ความหลากหลายของเสาอากาศ MIMO, การมอดูเลต COFDM, TDD และการแก้ไขข้อผิดพลาดไปข้างหน้า มีความน่าเชื่อถือในการส่งข้อมูลสูง เวลาแฝงต่ำ และรองรับโหมดเครือข่ายต่างๆ รวมถึงเครือข่ายแบบสตาร์ เชน และเมช สามารถตอบสนองความต้องการการส่งข้อมูลความเร็วสูงและวิดีโอในสถานการณ์ที่ซับซ้อนที่หลากหลายและสภาพแวดล้อมระยะทางที่แตกต่างกัน
ส่งคำถาม
รายละเอียดสินค้า
แอปพลิเคชัน
เหมาะอย่างยิ่งสำหรับการใช้งานในด้านต่างๆ เช่น การป้องกันไฟป่า การขนส่งทางรถไฟ การลาดตระเวนด้วย UAV การเชื่อมโยงข้อมูล UAV แบบฝูง การกู้ภัยฉุกเฉิน การตรวจสอบสายไฟ การลาดตระเวนท่อส่งน้ำมัน การรักษาความปลอดภัยชายแดนและการปฏิบัติการต่อต้านการลักลอบขนสินค้า ระบบไร้คนขับ การเลี้ยงปศุสัตว์ทางทะเล การรักษาความปลอดภัยแบบเคลื่อนที่ และการลาดตระเวนทางทหาร
อุปกรณ์เสริมและพารามิเตอร์
| ลิงค์ส่ง | |
| แบบอย่าง | STA-T20M |
| ขนาด | 92×62×20.5(มม.) |
| น้ำหนัก | 106 ±1ก |
| เครือข่าย | รองรับเครือข่ายรูปดาว |
| คลื่นความถี่วิทยุ | 1427.9~1447.9เมกะเฮิรตซ์ |
| ปรับแต่งได้ | 806~826เมกะเฮิร์ตซ์/1427.9~1447.9เมกะเฮิร์ตซ์/2401.5~2481.5เมกะเฮิร์ตซ์ |
| ระดับพลังงาน | 25 เดซิเบลเมตร ±2 |
| ความไว | 10MHz (-103dBm)/5MHz (-104dBm)/3MHz (-106dBm) |
| วิธีการส่งสัญญาณ | ทางเดียวสองทาง |
| โหมดการส่งและการรับสัญญาณ | เครื่องส่งสัญญาณเดี่ยวตัวรับสัญญาณคู่ |
| แบนด์วิธการทำงาน | 1.4เมกะเฮิร์ตซ์/3เมกะเฮิร์ตซ์/5เมกะเฮิร์ตซ์/10เมกะเฮิร์ตซ์/20เมกะเฮิร์ตซ์ |
| อัตราข้อมูลสูงสุด | 20Mbps (- ประเภท Y)/100Mbps (- ประเภท M) |
| รองรับจำนวนโหนดเครือข่าย | รองรับจำนวนโหนดเครือข่าย N ≥ 2 และโหนดการเข้าถึงสูงสุด 15 โหนด |
| การส่งสัญญาณวิดีโอ | สื่อสารกับเทอร์มินัลภายนอกผ่านพอร์ต Ethernet |
| การส่งข้อมูล | สื่อสารกับเทอร์มินัลภายนอกผ่านพอร์ต RS232 |
| เวลาสร้างห่วงโซ่ | เริ่มเย็น ≤ 20 วินาที |
| แรงดันไฟฟ้าขาเข้า | 12V-24V |
| ป้องกันการรบกวน | รองรับการกระโดดความถี่แบนด์ |
| ความล่าช้าของอินเทอร์เฟซทางอากาศ | ความล่าช้าในการส่งจากโหนดไปยังโหนดกลาง <= 200ms |
| การใช้พลังงานสูงสุด | ค่าการใช้พลังงาน 150ma ± 15% ที่อัตราสูงสุด |
| การกำหนดค่าเว็บ | รองรับฟังก์ชันการกำหนดค่าพื้นฐาน/การรายงาน/การสืบค้น |
| วิธีการมอดูเลต | คิวพีเอสเค, 16คิวเอเอ็ม, 64คิวเอเอ็ม |
| อุณหภูมิในการจัดเก็บ | -40°ซ~+85°ซ |
| อุณหภูมิในการทำงาน | -20°ซ~+75°ซ |
| เปลือก | อลูมิเนียมอัลลอยด์ |
| เครื่องประดับ | |
| ชื่อสินค้า | เสาอากาศไฟเบอร์กลาส |
| แบบอย่าง | TQJ-1400AT-7 |
| ความถี่ | 1425~1450เมกะเฮิร์ตซ์ |
| ได้รับ | 7dBi |
| อัตราส่วนคลื่นนิ่ง | ≤ 1.3 |
| ความต้านทานที่กำหนด - Ω | 50 |
| ความยาว | 62ซม |
| เส้นผ่านศูนย์กลาง | 1.85ซม |
| ทิศทางการแผ่รังสี | รอบทิศทาง 360 ° |
| อินเทอร์เฟซ | หัว NK ตัวเมีย/หัว N ตัวผู้ |
| ชื่อสินค้า | ฐานถ้วยดูดเสาอากาศปลายกราวด์ |
| ช่วงความถี่ - MHz | 0-6.0GHz |
| ถ้วยดูดข้อต่อคงที่ | หัว N-หญิง N-K ที่นั่งหญิง |
| เส้นผ่านศูนย์กลางของแชสซี | 11ซม |
| ความยาวตะกั่ว | 46ซม |
| ชื่อสินค้า | เสาอากาศแท่งกาวปลายฟ้า |
| ความยาว | 23.5ซม |
| ความถี่ | 1425~1450เมกะเฮิร์ตซ์ |
| ได้รับ | 2dBi |
| อัตราส่วนคลื่นนิ่ง | ≤ 1.3 |
| ความต้านทานที่กำหนด - Ω | 50 |
| *อุปกรณ์เสริมอื่นๆ* | |
| ชื่อสินค้า | สายอะแดปเตอร์ RG58 |
| ความยาวเส้น | 20ซม |
| ย่านความถี่ที่ใช้งานได้ | 6000MHz |
| ลวด | ลวด RG58 ที่มีเส้นผ่านศูนย์กลางภายนอก 5 มม |
| รุ่นอินเทอร์เฟซ | เข็มด้านในหัวตัวผู้ SMA / หัวตัวผู้ N |
| การลดทอน | 0.15db/ม |
| ความต้านทาน | 50 โอห์ม |
| ชื่อสินค้า | ชุดยึดเสาอากาศไฟเบอร์กลาส |
| จานคงที่: | ความยาว: 8 ซม. ความกว้าง: 6 ซม. เส้นผ่านศูนย์กลางรู: 0.9 ซม. ระยะห่างระหว่างศูนย์รู: 60.5 ซม. |
| ส่วนประกอบรูปตัว U: | ความยาวรวม: 8.3 ซม. ความยาวสกรู: 4.8 ซม. ความกว้าง: 6 ซม. น็อต: M8 กระสุน: M8 ปะเก็น: M8 |
| ชื่อสินค้า | เสาอากาศรอบทิศทางไฟเบอร์กลาส 1.25 เมตร |
| แบบอย่าง | TQJ-1400AT-11 |
| ความถี่ | 1425~1450เมกะเฮิร์ตซ์ |
| ได้รับ | 11dBi |
| อัตราส่วนคลื่นนิ่ง | ≤ 1.3 |
| ความต้านทานที่กำหนด - Ω | 50 |
| ความยาว | 1250มม |
| เส้นผ่านศูนย์กลาง | 20มม |
| ทิศทางการแผ่รังสี | รอบทิศทาง 360 ° |
| อินเทอร์เฟซ | NK หัวหน้าหญิง |
| ชื่อสินค้า | เสาอากาศรอบทิศทางไฟเบอร์กลาส 1.5 เมตร |
| แบบอย่าง | TQJ-1400AT-12 |
| ความถี่ | 1425~1450เมกะเฮิร์ตซ์ |
| ได้รับ | 12dBi |
| อัตราส่วนคลื่นนิ่ง | ≤ 1.3 |
| ความต้านทานที่กำหนด - Ω | 50 |
| ความยาว | 1500มม |
| เส้นผ่านศูนย์กลาง | 20มม |
| ทิศทางการแผ่รังสี | รอบทิศทาง 360 ° |
| อินเทอร์เฟซ | NK หัวหน้าหญิง |
| ชื่อสินค้า | เสาอากาศรอบทิศทางไฟเบอร์กลาส 1.8 เมตร |
| แบบอย่าง | TQJ-1400G-14 |
| ความถี่ | 1425~1450เมกะเฮิร์ตซ์ |
| ได้รับ | 14dBi |
| อัตราส่วนคลื่นนิ่ง | ≤ 1.3 |
| ความต้านทานที่กำหนด - Ω | 50 |
| ความยาว | 1800มม |
| เส้นผ่านศูนย์กลาง | สูงสุด 44 มม.@ |
| ทิศทางการแผ่รังสี | รอบทิศทาง 360 ° |
| อินเทอร์เฟซ | SMA-N หัวตัวผู้ |

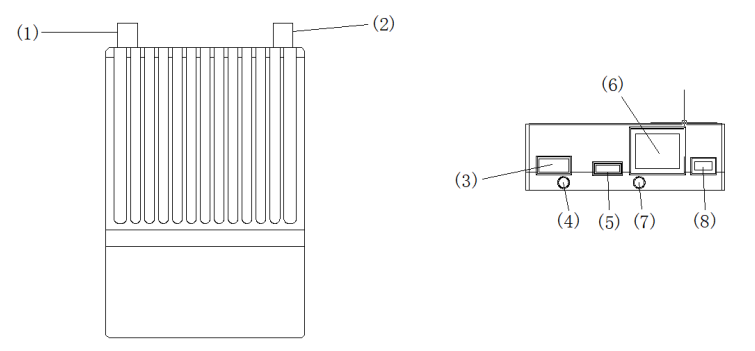

ระดับพลังงาน
| หมายเลขซีเรียล | การทำงาน |
| 1 | SMA รับอินเทอร์เฟซเสาอากาศ |
| 2 | อินเทอร์เฟซเสาอากาศรับส่งสัญญาณ SMA |
| 3 | กำลังรับส่งข้อมูลภาพ (หัวหญิง 12V-24V XT30-2P) |
| 4 | ไฟแสดงสถานะเพาเวอร์ |
| 5 | พอร์ตอัพเกรดเฟิร์มแวร์ Micro USB |
| 6 | พอร์ตอีเธอร์เน็ต RJ45 |
| 7 | ไฟข้อมูลพอร์ตเครือข่าย |
| 8 | อินเทอร์เฟซพอร์ตอนุกรม (TTL 3.3V) |

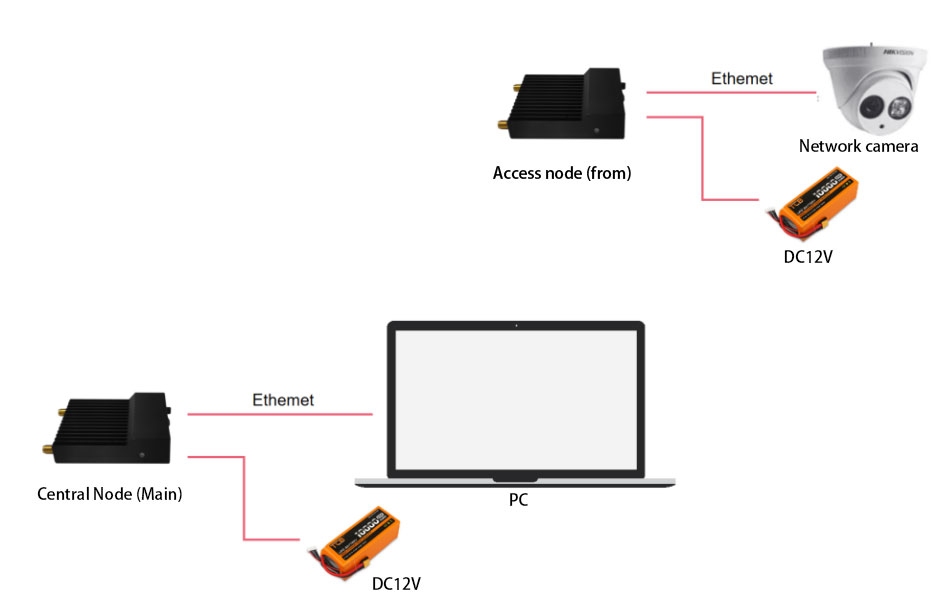

แผนภาพการเชื่อมต่อ

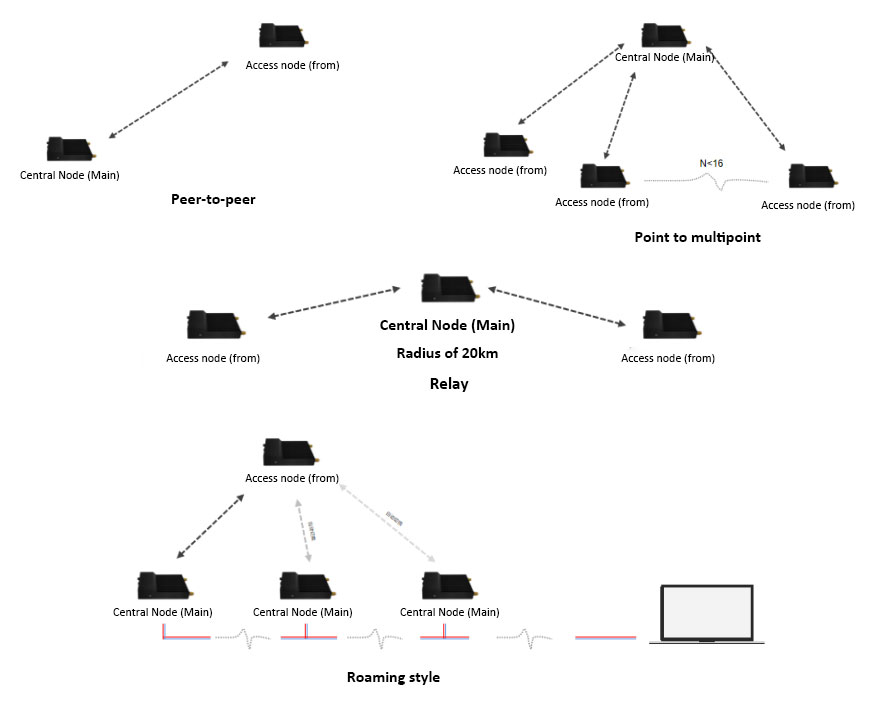

โหมดการทำงาน
