เรนจ์ไฟเลเซอร์ 15 กม.
  • เรนจ์ไฟเลเซอร์ 15 กม.เรนจ์ไฟเลเซอร์ 15 กม.

เรนจ์ไฟเลเซอร์ 15 กม.

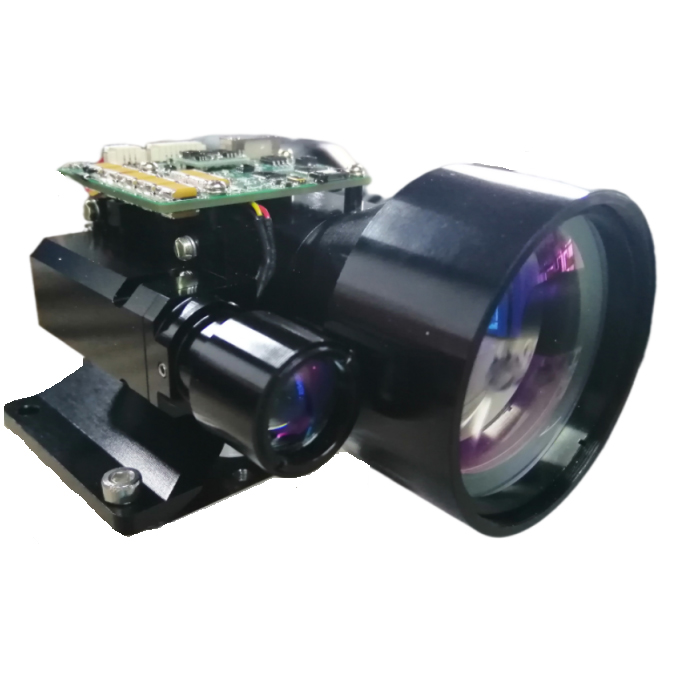

Jioptics 1535nm STA1520 Laser RangeFinder 15 กม. ได้รับการออกแบบมาเป็นพิเศษสำหรับการรวม OEM และสามารถให้การวัดที่แม่นยำสำหรับระบบควบคุมอัคคีภัย, เครื่องบิน/UAV, ถัง/UGA, เรือ, ระบบเฝ้าระวังชายแดนและการใช้งานอื่น ๆ

ช่วงสูงสุด≥ 20000m
ช่วง 2.3 × 2.3m ขนาดเป้าหมาย≥15000m
ความแม่นยำในการวัดระยะทาง± 2m
การวัดความแม่นยำ≥ 98%
น้ำหนัก≤ 413G

แบบอย่าง:STA0610

ส่งคำถาม

รายละเอียดสินค้า

พารามิเตอร์ทางเทคนิค Laser Rangefinder 15km

รายการ
พารามิเตอร์ทางเทคนิค
ความยาวคลื่นทำงาน
1.54μm±0.02μm
Range Scoe
50m ~ 15000m
วัตถุ
การมองเห็นไม่น้อยกว่า 20 กม. ภายใต้สภาวะการมองเห็นที่ชัดเจนความชื้นไม่เกิน 50% (30 ° C) และระยะทางไปยังยานพาหนะ (เป้าหมาย 2.3m × 2.3m) คือ≥15000m
การมองเห็นไม่น้อยกว่า 28 กม. ความชื้นไม่เกิน 50% (30 ° C) และสำหรับเป้าหมายที่มีการสะท้อนแสงแบบกระจายไม่น้อยกว่า 30% (เป้าหมาย 4m × 6m) ระยะทางตั้งแต่≥20000m
ฟังก์ชั่นหลัก
เดี่ยวและต่อเนื่อง
สามเป้าหมาย ได้แก่ การบ่งชี้เป้าหมายด้านหน้าและด้านหลัง
ฟังก์ชั่นการทดสอบตนเอง (รวมถึง: อุณหภูมิ APD ปัจจุบันค่าแรงดันสูงแรงดันไฟฟ้าภายในค่าโซนตาบอด)
ฟังก์ชั่นการปลุกสแตนด์บายสามารถรับรู้ได้โดยการปรับเปลี่ยนเป็นอินเตอร์เฟส TTL
ความแม่นยำ
± 2m
ความถี่อย่างต่อเนื่อง
0.5Hz-10Hz
อัตราความถูกต้อง
≥98%
รูรับแสงที่มีประสิทธิภาพ
50 มม.
จำนวนพัลส์เลเซอร์ยิงระหว่างความล้มเหลวเฉลี่ย (MNBF)
≥1× 106 ครั้ง
แรงดันไฟฟ้า
DC5V
การใช้พลังงานทำงาน
≤2W (@1Hz)
การใช้พลังงานสแตนด์บาย
≤0.5W
ขนาด
120 มม. × 85 มม. × 58.5 มม.
น้ำหนัก
<413G
วิธีการระบายความร้อน
การนำความเย็น
อุณหภูมิในการทำงาน
-40 ℃~+65 ℃
อุณหภูมิการจัดเก็บ
-55 ℃~+70 ℃

สถานการณ์แอปพลิเคชัน

Jioptics เลเซอร์หลากหลายโมดูลถูกนำมาใช้กันอย่างแพร่หลายในฉากทางทหารหรือทางแพ่ง (ยานพาหนะทางอากาศที่ไม่มีคนขับฝักโฟโตอิเล็กทริกอุปกรณ์ถ่ายภาพความร้อน ฯลฯ ) ในสภาพแวดล้อมที่ท้าทายที่สุดประสิทธิภาพสูงและความน่าเชื่อถือสูงมีบทบาทสำคัญ

อินเทอร์เฟซไฟฟ้า

รุ่นเชื่อมต่อไฟฟ้า: J30J; ปลั๊กและสายเคเบิลที่สอดคล้องกันจะต้องจัดทำโดยฝ่าย B. คำจำกัดความโดยละเอียดของอินเทอร์เฟซไฟฟ้ามีดังนี้:

ตารางที่ 1 คำจำกัดความอินเตอร์เฟส

เข็มหมุด
คำนิยาม
การทำงาน
คำพูด
1
gnd
ที่ดิน

2
gnd
ที่ดิน

3
gnd
ที่ดิน

4
VCC 5V
อินพุต 5v อินพุต

5
VCC 5V
อินพุต 5v อินพุต

6
RS422 RX+
รับอนุกรม+
โฮสต์คอมพิวเตอร์ไปยัง Laser Rangefinder
7
RS422 RX-
การรับพอร์ตอนุกรม-
โฮสต์คอมพิวเตอร์ไปยัง Laser Rangefinder
8
RS422 TX-
ส่งต่ออนุกรม-
Laser Rangefinder เพื่อโฮสต์คอมพิวเตอร์
9
RS422 TX+
Serial Send+
Laser Rangefinder เพื่อโฮสต์คอมพิวเตอร์

ขนาดโครงสร้าง



โปรโตคอลการสื่อสาร

การส่งข้อมูลระหว่าง RangeFinder และคอมพิวเตอร์โฮสต์มีเนื้อหาต่อไปนี้:
คำสั่งควบคุม: รวมถึงการเริ่มต้นตั้งแต่การเริ่มต้นอย่างต่อเนื่องตั้งแต่เดียวคำสั่งการสืบค้น ฯลฯ
ข้อมูล LOOPBACK: รวมถึงข้อมูลระยะทาง, อุณหภูมิโดยรอบ, สถานะการค้นหาช่วง ฯลฯ การแลกเปลี่ยนข้อมูลระหว่างเครื่องวัดระยะทางและคอมพิวเตอร์โฮสต์ใช้ 422 บัส โปรโตคอลการสื่อสารซอฟต์แวร์เฉพาะมีดังนี้:
รูปแบบการสื่อสาร: RS422 การสื่อสารอัตราการรับส่งข้อมูล 115200bps;
รูปแบบข้อมูล: ข้อมูล 8 บิต, หนึ่งบิตเริ่มต้นหนึ่งบิต, ไม่มีการตรวจสอบความเท่าเทียมกัน, ข้อมูลประกอบด้วยไบต์ส่วนหัว, ส่วนคำสั่ง, ความยาวข้อมูล, ส่วนพารามิเตอร์, ตรวจสอบไบต์;
โหมดการสื่อสาร: การควบคุมหลักและเครื่องวัดระยะทางใช้โหมดการสื่อสารหลักทาสการควบคุมหลักส่งคำสั่งควบคุมไปยังเครื่องวัดระยะทางและเครื่องวัดระยะทางจะได้รับและดำเนินการตามคำแนะนำ ในสถานะที่หลากหลาย RangeFinder จะส่งข้อมูลและสถานะของ RangeFinder กลับไปยังคอมพิวเตอร์ส่วนบนตามวัฏจักรหลากหลาย รูปแบบการสื่อสารและเนื้อหาคำสั่งจะแสดงในตารางต่อไปนี้

อาจารย์ส่ง

รูปแบบการส่งข้อความมีดังนี้:

STX0
CMD
เลิร์น
data1h
data1l
CHK

ตารางที่ 2 คำอธิบายของการส่งรูปแบบข้อความ

ตัวเลข
ชื่อ
ภาพประกอบ
รหัส
คำพูด
1
STX0
ข้อความเริ่มต้นการตั้งค่าสถานะ
55 (h)

2
CMD
คำสั่ง
ดูตารางที่ 3

3
เลิร์น
ความยาวข้อมูล
จำนวนไบต์ทั้งหมดยกเว้นเครื่องหมายเริ่มต้นคำสั่งและการตรวจสอบ

4
เป็นดารา
พารามิเตอร์


5
การมาถึง


6
CHK
xor ตรวจสอบ
นอกจากความเท่าเทียมกันไบต์อื่น ๆ ไบต์เป็นเอกสิทธิ์หรือ


แท็กยอดนิยม: Laser Rangefinder ขนาด 15 กม. ผู้ผลิตซัพพลายเออร์โรงงานผลิตในประเทศจีนมีคุณภาพสูงปรับแต่ง
