โมดูลวัดระยะเลเซอร์ OPO 15 กม. 1570nm

โมดูลวัดระยะด้วยเลเซอร์ระยะไกล STA-Z1520X พัฒนาโดยทีมงาน Jioptics ใช้ชุดประกอบเลเซอร์ OPO ขนาด 1570 นาโนเมตรที่ปลอดภัยต่อสายตา โดยมีคุณลักษณะการแทรกซึมของบรรยากาศที่ดีเยี่ยม ความไวต่อการรบกวนจากแสงแดด ฝุ่น และแหล่งกำเนิดแสงแวดล้อมอื่นๆ ต่ำ และสามารถตรวจวัดระยะไกลเป็นพิเศษภายใต้สภาพภูมิอากาศที่ซับซ้อน โดยมีความซ่อนเร้นสูงซึ่งทำให้ตรวจจับได้ยาก ประสิทธิภาพช่วง: 15,000 ม. (เป้าหมาย NATO 2.3x2.3 ม.), 20,000 ม. (ระยะสูงสุด) ความแม่นยำในช่วง ± 2m ความแม่นยำในการวัด ≥ 98% น้ำหนัก ≤ 1.2กก

ส่งคำถาม

รายละเอียดสินค้า

สาขาการสมัคร

การป้องกันชายฝั่ง

กิมบอลติดรถยนต์

การป้องกันชายฝั่ง

การวัดระยะทางต่อต้านโดรน

บูรณาการระบบรักษาความปลอดภัยแบบแพนเอียงและระบบอื่นๆ

ดัชนีประสิทธิภาพผลิตภัณฑ์สำหรับโมดูล LRF ที่ปลอดภัยต่อดวงตา Z1520X

รายการ	พารามิเตอร์ทางเทคนิค	คำแนะนำ
แบบอย่าง	STA-Z1520X
ความยาวคลื่นในการทำงาน	1570 นาโนเมตร
ความกว้างของพัลส์	15ns ± 5ns
ความปลอดภัยของดวงตา	รุ่นที่ 1 (IEC 60825-1)
การรับรูรับแสง	Φ60มม
รูรับแสง	Φ30มม
ความสามารถที่หลากหลาย	200ม.-15กม
ช่วงตั้งแต่	≥25000ม	ช่วงสูงสุด
	≥20000ม	เป้าหมายใหญ่ การสะท้อนแสง: 0.6 ทัศนวิสัยผู้สังเกต 25 กม
	≥15000ม	เป้าหมายของนาโต้
	≥9000ม	เป้าหมายของมนุษย์
	≥5,000ม	เป้าหมาย DJI Phantom 4 UAV
มินิเรนจ์	200ม
อินเตอร์เฟซการสื่อสาร	มากถึง 3 เป้าหมาย
ความแม่นยำตั้งแต่	±2ม	อาร์เอ็มเอส
ความถี่ตั้งแต่	ปรับได้ 1 ~ 10Hz
อัตราความแม่นยำ	≥98%
อัตราการเตือนที่ผิดพลาด	1%
มุมที่แตกต่าง	≤0.7mrad
อินเตอร์เฟซการสื่อสาร	RS422	อัตรารับส่งข้อมูล 115200bps
แรงดันไฟฟ้า	กระแสตรง 18-30V
การใช้พลังงาน	สแตนด์บาย≤20W	การใช้พลังงาน
	พีค≤150W
	เฉลี่ย≤70W
เวลาอุ่นเครื่อง	≤ 1 นาที	ที่อุณหภูมิห้อง
อุณหภูมิในการทำงาน	-40°C~+65°C
อุณหภูมิในการจัดเก็บ	-55°C~+70°C
วิธีการทำความเย็น	ระบายความร้อนด้วยอากาศ
ขนาด	≤181มม.×67มม.×115มม
น้ำหนัก	≤1.2กก
ฟังก์ชั่นหลัก	เป้าหมายแรกและสุดท้ายตั้งแต่; หลายเป้าหมายตั้งแต่ การเลือกระยะทาง
ฟังก์ชั่นเพิ่มเติม	a) ติดตั้งฟังก์ชันการตรวจสอบตัวเอง b) การวัดระยะทางเป้าหมาย c) รองรับการอัพเกรดซอฟต์แวร์และอัพเดตพารามิเตอร์ผ่านอินเทอร์เฟซการสื่อสาร

หมายเหตุ:

1) เป้าหมายของ NATO ขนาด 2.3 ม. × 2.3 ม. เป้าหมายรูปทรงคล้ายมนุษย์ขนาด 0.5 ม. × 1.7 ม. เป้าหมายเครื่องบินไร้คนขับขนาด 0.3 ม. × 0.3 ม. การสะท้อนแสง 30% ทัศนวิสัย ≥ 25 กม. การสะท้อนเป้าหมายทั่วไป 80%

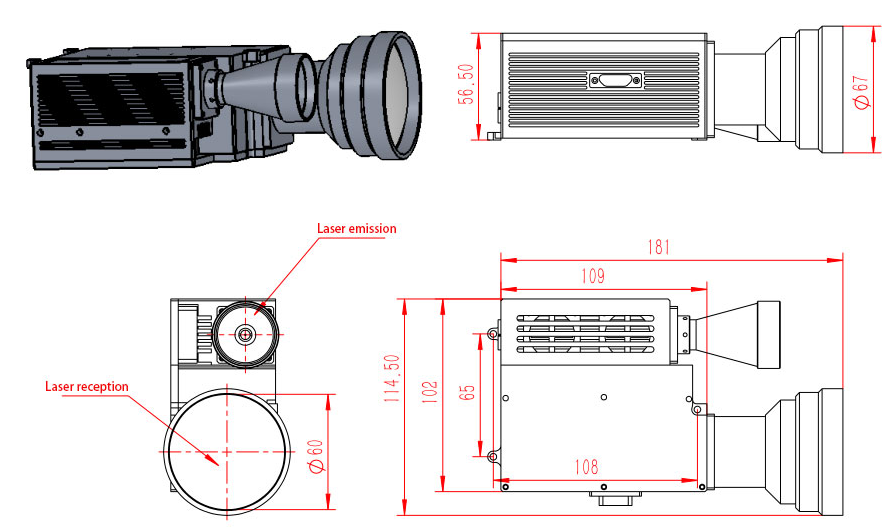

โครงสร้างทางกล

หมายเหตุ: ขนาดผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการ

คำจำกัดความของอินเทอร์เฟซ

Y50X-12119TKZ นิยามอินเทอร์เฟซตัวเชื่อมต่อ:

เข็มหมุด	คำนิยาม
1、2	24V+
9、10	จีเอ็นดี
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	อินพุตซิงโครนัสภายนอก+
15	อินพุตซิงโครนัสภายนอก-
8	กรณีพื้นดิน
3、11	ขั้วต่อสวิตช์ไฟ
14、16、17、18、19	/
