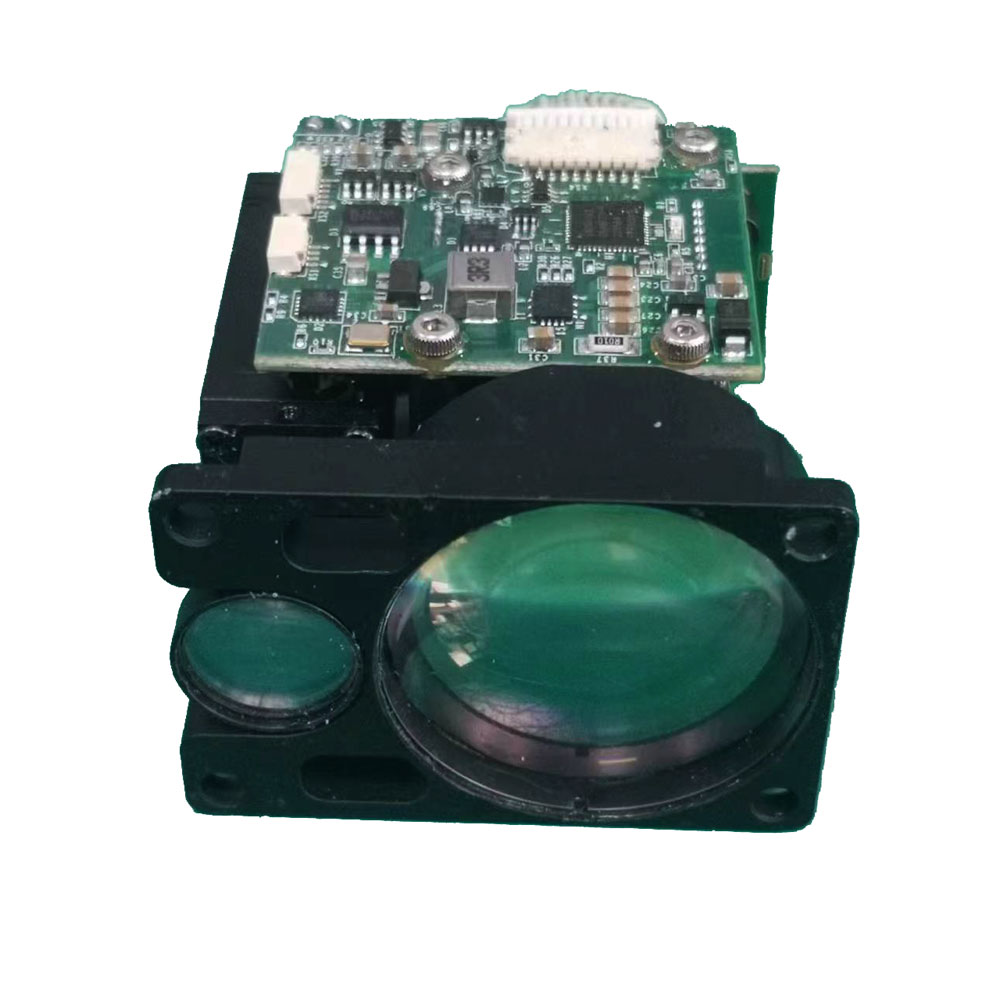

1535nm 16km Laser Rangefinder โมดูล

Jioptics 1535nm STA0816 1535NM 16km Laser Rangefinder โมดูลได้รับการออกแบบมาเป็นพิเศษสำหรับการรวม OEM และสามารถให้การวัดที่แม่นยำสำหรับระบบควบคุมอัคคีภัยเครื่องบิน/UAV, ถัง/UGA, เรือ, ระบบการเฝ้าระวังชายแดนและการใช้งานอื่น ๆ
ช่วงสูงสุด≥ 16000m
ช่วง 2.3 × 2.3m ขนาดเป้าหมาย≥8000m
ความแม่นยำในการวัดระยะทาง± 1m
การวัดความแม่นยำ≥ 98%
น้ำหนัก≤ 89.5 กรัม

แบบอย่าง:STA0816

ส่งคำถาม

รายละเอียดสินค้า

Laser RangeFinder เป็นเครื่องมือตรวจจับระยะทางที่แม่นยำโดยเลเซอร์ที่ได้รับระบบออพติคอลระบบเลเซอร์การปล่อยแสงเลเซอร์เครื่องส่งสัญญาณเลเซอร์เครื่องรับเลเซอร์และคอนโทรลเลอร์และเปลือกหอย (ดังแสดงในรูปที่ 1) ติดตั้งบนพื้นดินหรือยานพาหนะ ล็อคและส่งสัญญาณสัญญาณสถานะที่ถูกค้นหาไปยังเป้าหมายจากนั้นเริ่มข้อมูลระยะทางผ่านอินเทอร์เฟซเอาต์พุตไปยังคอมพิวเตอร์ด้านบน

คุณสมบัติหลักของ Laser Rangefinder คือ: ระยะการตรวจจับ, ปริมาตรยาว, น้ำหนักขนาดเล็กและเวลาตอบสนองแสงการตรวจจับอย่างรวดเร็วและความแม่นยำสูงสามารถตรวจจับเป้าหมายหลายเป้าหมายและข้อมูลระยะทางเป้าหมายเอาท์พุทสามารถหลอมรวมเข้ากับเครือข่ายการสื่อสารสนามรบ

ประสิทธิภาพหลักและพารามิเตอร์ทางเทคนิค

ความยาวคลื่นเลเซอร์	1.535μm
กระแสโหมดสแตนด์บาย	0.065a @6v
แรงดันไฟฟ้า	3.3V ~ 12V
อัตราการเตือนที่ผิดพลาด	≤1%
อัตราการทดสอบเกือบ	98%
ช่วงการทดสอบขั้นต่ำ	30m
การจัดเรียง	8 กม. (2.3x2.3 M รถยนต์) เป้าหมายขนาดใหญ่ 16 กม.;
ความแม่นยำ	± 1m
ความถี่ในการทำงาน	1 Hz, 5 Hz, ฉุกเฉิน 10Hz;
มุมแตกต่าง	≤0.4MRAD
การเลือกเป้าหมายแรกและเป้าหมายสุดท้าย
อินเตอร์เฟสเอาต์พุต	RS422
พื้นที่จัดเก็บ	อายุการใช้งาน 12 ปี
ความเหมาะสมด้านสิ่งแวดล้อม
อุณหภูมิ 2orking	-40 ° C ~+ 55 ° C
อุณหภูมิการจัดเก็บ	-50 ° C ~ + 70 ° C

โหมดอินเตอร์เฟส

อินเทอร์เฟซวงจรภายนอกของ Laser Rangefinder ใช้ซ็อกเก็ตภายนอกด้วยอินเทอร์เฟซพลังงานภายนอกและฟังก์ชั่นการสื่อสารข้อมูลของซ็อกเก็ตภายนอก 1.25 มม. เว้นวรรค 8 คอร์ พินเฉพาะจะแสดงในตารางต่อไปนี้:

เข็มหมุด	คำนิยาม	การทำงาน	สีตัวนำ	ข้อสังเกต
1	t+	สัญญาณการสื่อสาร	สีแดง	เชื่อมต่อกับ PC RX+
2	t-	สัญญาณการสื่อสาร	สีดำ	เชื่อมต่อกับ PC RX-
3	r-	สัญญาณการสื่อสาร	สีเหลือง	เชื่อมต่อกับ PC TX-
4	r+	สัญญาณการสื่อสาร	สีเขียว	เชื่อมต่อกับ PC TX+
5	gnd	สถานที่สื่อสาร	สีฟ้า
6	gnd	แหล่งจ่ายไฟ	สีขาว
7	+8V/1A	แหล่งจ่ายไฟทั้งหมด	ส้ม	พันกัน
8	+8V/1A	แหล่งจ่ายไฟทั้งหมด	สีน้ำตาล	พันกัน

ขนาดโมดูล RangeFinder

สถานการณ์แอปพลิเคชัน

Jioptics 1535nm 16km Laser Rangefinder โมดูลมีการใช้กันอย่างแพร่หลายในฉากทางทหารหรือทางแพ่ง (ยานพาหนะทางอากาศที่ไม่มีคนขับฝักโฟโตอิเล็กทริกอุปกรณ์ถ่ายภาพความร้อน ฯลฯ ) ในสภาพแวดล้อมที่ท้าทายที่สุดประสิทธิภาพสูงและความน่าเชื่อถือสูงมีบทบาทสำคัญ
