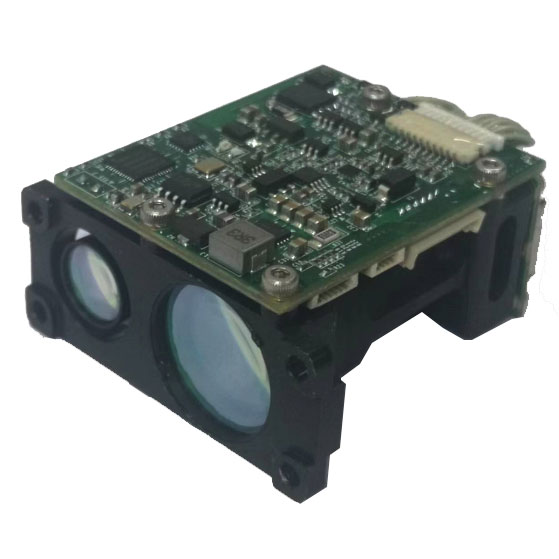

Jioptics 1535nm STA0410 1535NM 10km Laser Rangefinder โมดูลได้รับการออกแบบมาเป็นพิเศษสำหรับการรวม OEM และสามารถให้การวัดที่แม่นยำสำหรับระบบควบคุมอัคคีภัยเครื่องบิน/UAV, ถัง/UGA, เรือ, ระบบเฝ้าระวังชายแดนและแอปพลิเคชันอื่น ๆ
ช่วงสูงสุด≥ 10,000 ม.
ช่วง 2.3 × 2.3m ขนาดเป้าหมาย≥4000m
ความแม่นยำในการวัดระยะทาง± 1m
การวัดความแม่นยำ≥ 98%
น้ำหนัก≤ 69.5 กรัม
ความยาวคลื่นเลเซอร์ |
1.535μm |
กระแสโหมดสแตนด์บาย |
0.11a, กระแสไฟฟ้าเฉลี่ย 0.25a @5v แหล่งจ่ายไฟ; |
แรงดันไฟฟ้า |
3.3V ~ 5.4V |
อัตราการเตือนที่ผิดพลาด |
≤1% |
อัตราการทดสอบเกือบ |
98% |
ช่วงการทดสอบขั้นต่ำ |
20m |
การจัดเรียง |
4 กม. (2.3x2.3 m รถยนต์) เป้าหมายขนาดใหญ่ 10 กม.; |
ความแม่นยำ |
± 1m |
ความถี่ในการทำงาน |
1 Hz, 5 Hz, ฉุกเฉิน 10Hz; |
มุมแตกต่าง |
≤0.5MRAD |
การเลือกเป้าหมายแรกและเป้าหมายสุดท้าย | |
อินเตอร์เฟสเอาต์พุต |
RS422 |
พื้นที่จัดเก็บ |
อายุการใช้งาน 12 ปี |
ความเหมาะสมด้านสิ่งแวดล้อม | |
อุณหภูมิ 2orking |
-40 ° C ~+ 55 ° C |
อุณหภูมิการจัดเก็บ |
-50 ° C ~ + 70 ° C |
เข็มหมุด |
เครื่องหมาย |
การทำงาน |
เม็ดสี |
อธิบาย |
1 |
t+ |
สัญญาณการสื่อสาร |
สีแดง |
เชื่อมต่อกับ PC RX + |
2 |
t- |
สัญญาณการสื่อสาร |
สีดำ |
PC RX- |
3 |
r- |
สัญญาณการสื่อสาร |
สีเหลือง |
เชื่อมต่อกับเครื่องพีซี TX- |
4 |
r+ |
สัญญาณการสื่อสาร |
สีเขียว |
เชื่อมต่อกับ PC TX + |
5 |
gnd |
การสื่อสาร |
สีฟ้า |
|
6 |
gnd |
พลัง |
สีขาว |
|
7 |
+5V/3A |
อุปทานทั่วไป |
ส้ม |
|
8 |
gnd |
พลัง |
สีน้ำตาล |
|
