โมดูล RangeFinder 13km

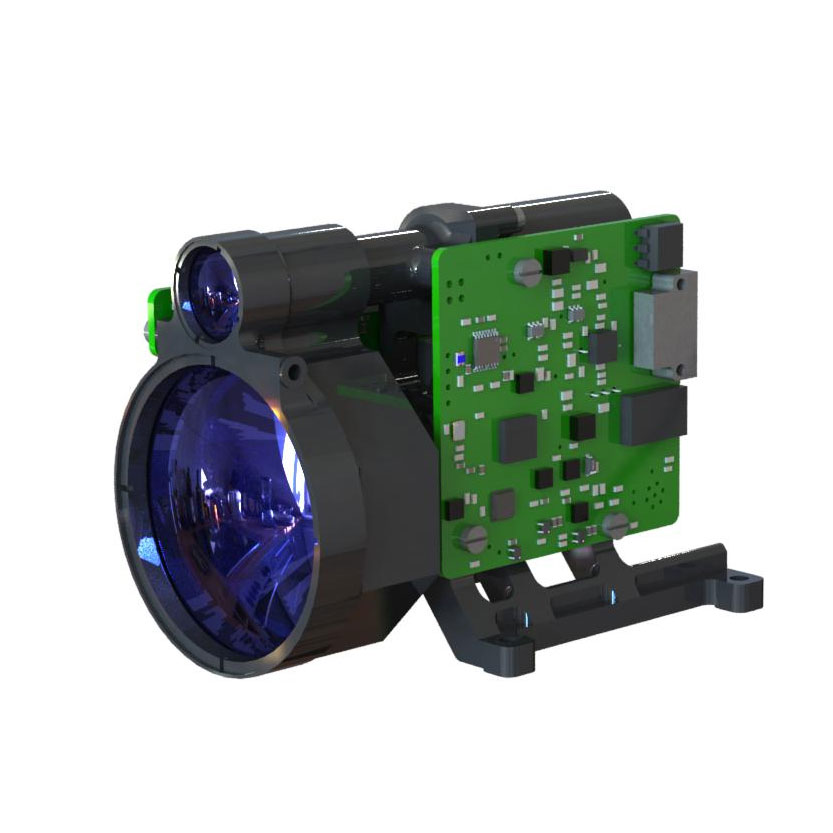

STA-D1013B โมดูล RangeFinder 13km ใช้โมดูลเลเซอร์แก้ว Erbium 1535nm ที่พัฒนาขึ้นอย่างอิสระโดย Jioptics ซึ่งมีลักษณะของการใช้พลังงานต่ำโครงสร้างขนาดกะทัดรัดความแม่นยำสูงระยะไกลและความปลอดภัยของดวงตาของมนุษย์

ส่งคำถาม

รายละเอียดสินค้า

ช่วงการวัดสูงสุด: NATO Target≥10000m; เป้าหมายทั่วไป≥15000m
ความแม่นยำ± 1m
ความแม่นยำในการวัด≥ 98%
น้ำหนัก≤230g

คุณสมบัติโมดูล RangeFinder 13km

1. การออกแบบโครงสร้างแบบบูรณาการความต้านทานต่อการสั่นสะเทือนและการสั่นสะเทือนความน่าเชื่อถือสูงการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง
2. 1535nm ปั๊ม Q-switched Erbium Glass Laser การออกแบบโครงสร้างแบบบูรณาการและโหมดการติดตั้งแบบหลายจุดสิ้นสุดความสามารถในการต่อต้านการต่อต้านการปราบปรามที่แข็งแกร่งความทนทานชีวิตการทำงานที่ยาวนาน
3. อินเทอร์เฟซภายในของวงจรคือกระบวนการเชื่อมต่อโดยตรงลวดเชื่อมทั้งหมดของแข็งและเชื่อถือได้ซึ่งสามารถหลีกเลี่ยงการลัดวงจรหรือการสัมผัสที่ไม่ดีที่เกิดจากตัวเชื่อมต่อที่หลวมออกซิเดชันและไอน้ำและปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์และชีวิต

ดัชนีประสิทธิภาพผลิตภัณฑ์สำหรับโมดูล Laser RangeFinder Laser STA-D1013B

รายการ	ดัชนี
แบบอย่าง	STA-D1013B
ความยาวคลื่นในการทำงาน	1535nm ± 10nm
ช่วง	50m-15000m
ประสิทธิภาพที่หลากหลาย	15000m	เป้าหมายทั่วไปการมองเห็น≥ 25km
	13000m	เป้าหมายขนาดใหญ่ทัศนวิสัย≥ 25km
	10,000 เมตร	ทัศนวิสัย≥ 25km เป้าหมายที่มีการสะท้อนแสง 0.3 สำหรับยานพาหนะ 2.3m × 2.3m
ความชื้น	≤ 60%
ความแม่นยำ	± 1m
อัตราความถูกต้อง	≥98%
ความละเอียดช่วง	≤50m
มุมแตกต่าง	≤0.3MRAD
ความถี่ตั้งแต่	ครั้งหนึ่ง 1Hz, 5Hz, 10Hz
ขนาด	≤95มม. × 60.5 มม. × 71.5 มม.
แรงดันไฟฟ้า	18V ～ 36V
การใช้พลังงานทำงาน	การใช้พลังงานเฉลี่ย: ≤ 4W
การใช้พลังงานสแตนด์บาย	≤1.8W
อุณหภูมิในการทำงาน	-40 ℃～+60 ℃
อุณหภูมิการจัดเก็บ	-55 ℃～+70 ℃
น้ำหนัก	≤230g

อินเทอร์เฟซการติดตั้งโครงสร้างสำหรับโมดูล STA-D1013B LRF

ฟังก์ชั่นผลิตภัณฑ์สำหรับโมดูล Laser Rangefinder Laser STA-D1013B

●ฟังก์ชั่นเลเซอร์หลากหลาย
●ฟังก์ชั่นการเก็บพลังงานและอุณหภูมิ
●ฟังก์ชั่น gating ช่วง;
●ฟังก์ชั่นหัวและจุดสิ้นสุด
●ฟังก์ชั่นการป้องกันพลังงานย้อนกลับ
●ฟังก์ชั่นตรวจสอบตนเอง
●ฟังก์ชั่นการปล่อยเลเซอร์เวลา
●ด้วยฟังก์ชั่นโปรแกรมอัปเดตพอร์ตอนุกรม
●จัดเตรียมฟังก์ชั่นสัญญาณควบคุมการปิดเครื่องด้วยไฟฟ้าแยกต่างหาก

อินเทอร์เฟซไฟฟ้า

ปลายคอมพิวเตอร์ด้านบนตระหนักถึงการทดสอบการเชื่อมโยงข้ามด้วยซ็อกเก็ต J30JZLN15ZKWA000 ของ RangeFinder End ผ่าน J30JZ/XN15TJCAL01 ตัวเชื่อมต่อสี่เหลี่ยมสี่เหลี่ยม คำจำกัดความพินของพอร์ตแหล่งจ่ายไฟและการสื่อสารของ RangeFinder จะแสดงในตารางต่อไปนี้

นิยามพินของแหล่งจ่ายไฟและพอร์ตการสื่อสารที่ปลายช่วง

หมายเลขพิน	ตัวเลข	ทิศทางการส่งผ่าน	หมายเหตุ
P-1	vin+	ขั้วบวกพลังงานอินพุต	แหล่งจ่ายไฟคอมพิวเตอร์ตอนบน
P-2	vin+
P-3	vin+
P-4	การควบคุมพลังงาน+	การควบคุมพลังงาน+	ลัดวงจร P-12 เพื่อเปิดเครื่อง
P-5	rs422_txd+	พอร์ตเอาต์พุตสัญญาณ	Rangefinder เพื่อโฮสต์คอมพิวเตอร์
P-6	rs422_rxd+	พอร์ตอินพุตสัญญาณ	คอมพิวเตอร์ส่วนบนถึง RangeFinder
P-7	rs422_gnd	สายการสื่อสาร
P-8	NC	ถูกระงับ
P-9	vin-	ขั้วลบพลังงานอินพุต	แหล่งจ่ายไฟคอมพิวเตอร์ตอนบน
P-10	vin-
P-11	vin-
P-12	การควบคุมพลังงาน-	การควบคุมพลังงาน-	ลัดวงจร P-4 เพื่อเปิดเครื่อง
P-13	rs422_txd-	พอร์ตเอาต์พุตสัญญาณ	Rangefinder เพื่อโฮสต์คอมพิวเตอร์
P-14	rs422_rxd-	พอร์ตอินพุตสัญญาณ	คอมพิวเตอร์ส่วนบนถึง RangeFinder
P-15	NC	ถูกระงับ
