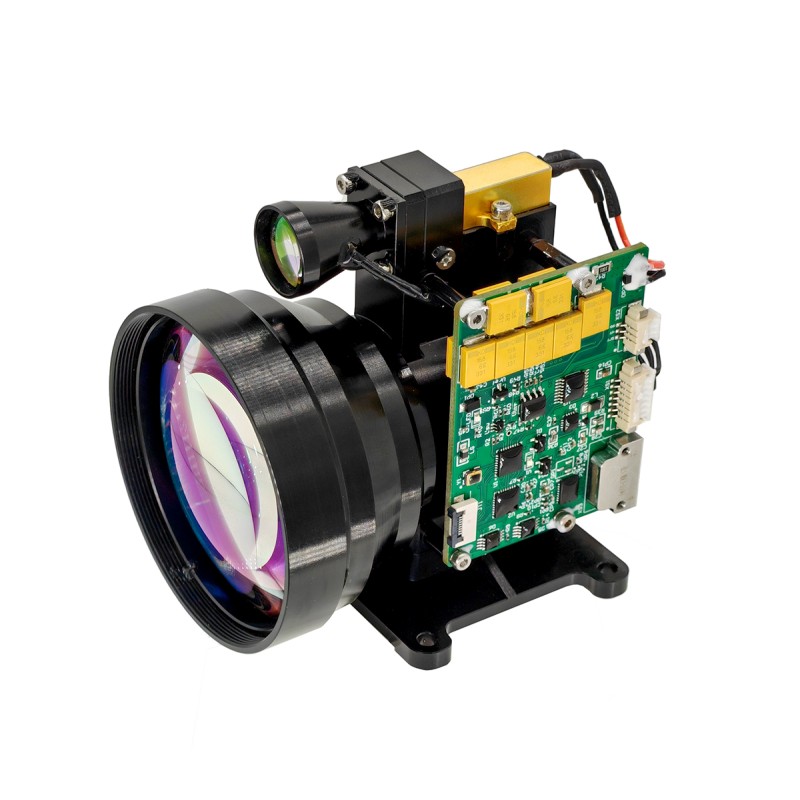

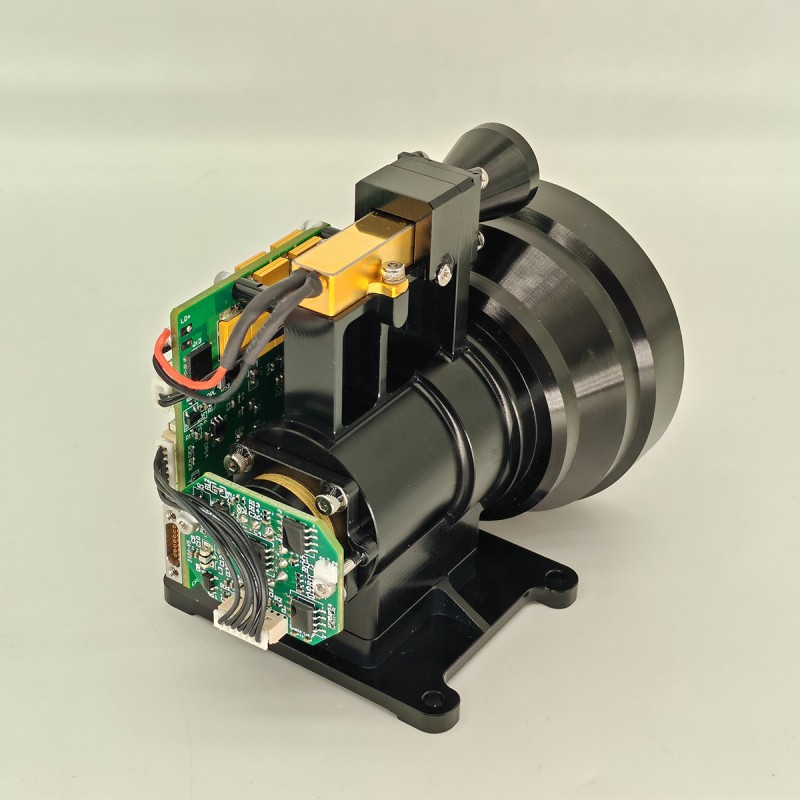

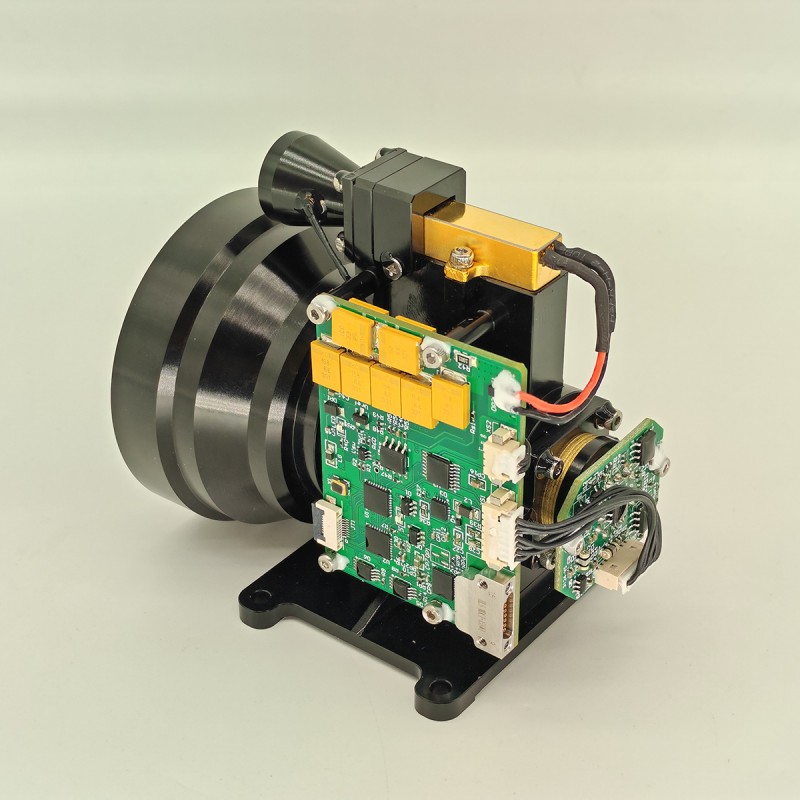

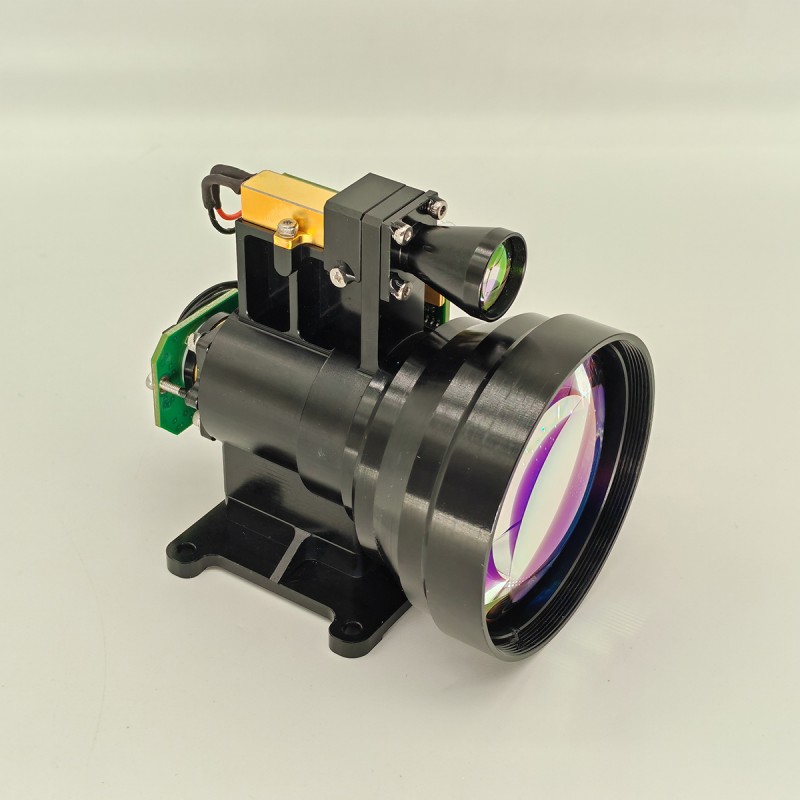

โมดูล Rangefinder เลเซอร์ที่ปลอดภัย 12 กม.

STA-B1220X เป็นโมดูลการวัดระยะทางเลเซอร์ที่ปลอดภัยต่อดวงตาของมนุษย์ซึ่งสามารถตรวจจับระยะทางเป้าหมายและส่งระยะทางที่วัดได้ไปยังคอมพิวเตอร์ด้านบนผ่านการสื่อสารแบบอนุกรม ทัศนวิสัย≥ 25km, การสะท้อนแสงเป้าหมาย≥ 0.3, ความชื้น≤ 80%, ยานพาหนะ (2.3m × 2.3m เป้าหมายของนาโต้) ระยะทาง≥ 12km; สูงสุดตั้งแต่ 20 กม.

ส่งคำถาม

รายละเอียดสินค้า

ฟังก์ชั่นหลัก

(1) การจัดเรียงเดี่ยวและต่อเนื่อง
(2) การตอบสนองต่อคำสั่งเลเซอร์และสามารถหยุดได้ตลอดเวลาตามคำสั่งหยุด
(3) ข้อมูลระยะทางเอาท์พุทและข้อมูลสถานะหนึ่งครั้งต่อพัลส์ในระหว่างการวัดระยะทาง
(4) สามารถรายงานจำนวนพัลส์เลเซอร์ที่ส่งสะสม (ไม่มีการสูญเสียพลังงานลง);
(5) การเลือกระยะทางข้อบ่งชี้เป้าหมายด้านหน้าและด้านหลัง
(6) ฟังก์ชั่นการทดสอบตัวเอง

การแนะนำผลิตภัณฑ์

B1220X Laser Rangefinder Module เป็นเครื่องฟอกข้อมูลเลเซอร์ชีพจรทหารที่ออกแบบมาสำหรับสถานการณ์การใช้งานเช่นเครื่องบินยานพาหนะทางอากาศที่ไม่มีคนขับรถถังและขอบเขต มันมีขนาดเล็กน้ำหนักเบาการใช้พลังงานต่ำประสิทธิภาพที่มั่นคงระยะการวัดระยะยาวและอายุการใช้งานที่ยาวนานความปลอดภัยของดวงตามนุษย์และข้อได้เปรียบอื่น ๆ เป็นอุปกรณ์ทางเทคนิคที่สำคัญในการปรับปรุงความแม่นยำของผลิตภัณฑ์

ดัชนีประสิทธิภาพผลิตภัณฑ์

รายการ	พารามิเตอร์ทางเทคนิค	คำแนะนำ
แบบอย่าง	STA-B1220X
ความยาวคลื่นทำงาน	1535 ± 5nm
ความปลอดภัยของตา	คลาส 1 (IEC 60825-1)
รับรูรับแสง	φ57mm
รูรับแสงที่ปล่อยออกมา	φ19mm
ความสามารถในการจัดระเบียบ	50m-20km
ช่วง	≥20000m	ช่วงสูงสุด
	≥15000m	เป้าหมายใหญ่, การสะท้อนแสง: 0.6, ทัศนวิสัยของผู้สังเกตการณ์ 25 กม.
	≥12000m	เป้าหมายของนาโต้
	≥8000m	เป้าหมายของมนุษย์
	≥3200m	เป้าหมาย UAV
ช่วงขนาดเล็ก	50 เมตร
การตรวจจับหลายเป้าหมาย	เป้าหมายสูงสุด 3 เป้าหมาย
ความแม่นยำ	± 3m	3D
ความถี่ตั้งแต่	1 ~ 10Hz ปรับได้
อัตราความถูกต้อง	≥98%
อัตราการเตือนที่ผิดพลาด	1%
มุมแตกต่าง	≤0.3MRAD
อินเทอร์เฟซการสื่อสาร	RS422 / RS232 / TTL
แรงดันไฟฟ้า	DC18 ~ 32V
พลังในการทำงาน	≤3w	การทดสอบอุณหภูมิปกติ
พลังสูงสุด	≤6w	การทดสอบอุณหภูมิปกติ
ช็อตเชิงกล	75g, 1ms
อุณหภูมิในการทำงาน	-40 ℃～+60 ℃
อุณหภูมิการจัดเก็บ	-55 ℃～+70 ℃
ความน่าเชื่อถือ	MTBF ≥ 1500H
ขนาด	≤90มม. × 63 มม. × 82 มม.
น้ำหนัก	≤350g
ฟังก์ชั่นหลัก	เป้าหมายแรกและสุดท้ายตั้งแต่การเลือกระยะเวลาหลายเป้าหมายการเลือกระยะทาง
ฟังก์ชั่นเพิ่มเติม	1. การตั้งค่าจุดบอดระยะทางไกลฟังก์ชั่น Gating; 2. ฟังก์ชั่นการตรวจสอบตนเอง (แรงดันไฟฟ้าสูงอุณหภูมิ ฯลฯ ); 3. ความละเอียดระยะทาง: 30m;

หมายเหตุ:

1) ขนาดเป้าหมายของนาโต้ 2.3 m × 2.3 ม.; ขนาดเป้าหมายของมนุษย์ 0.5 m × 1.7 ม.; ขนาดเป้าหมาย UAV 0.2 m × 0.3 m; การสะท้อนแสง 30%, การมองเห็นผู้สังเกตการณ์≥ 20 กม.

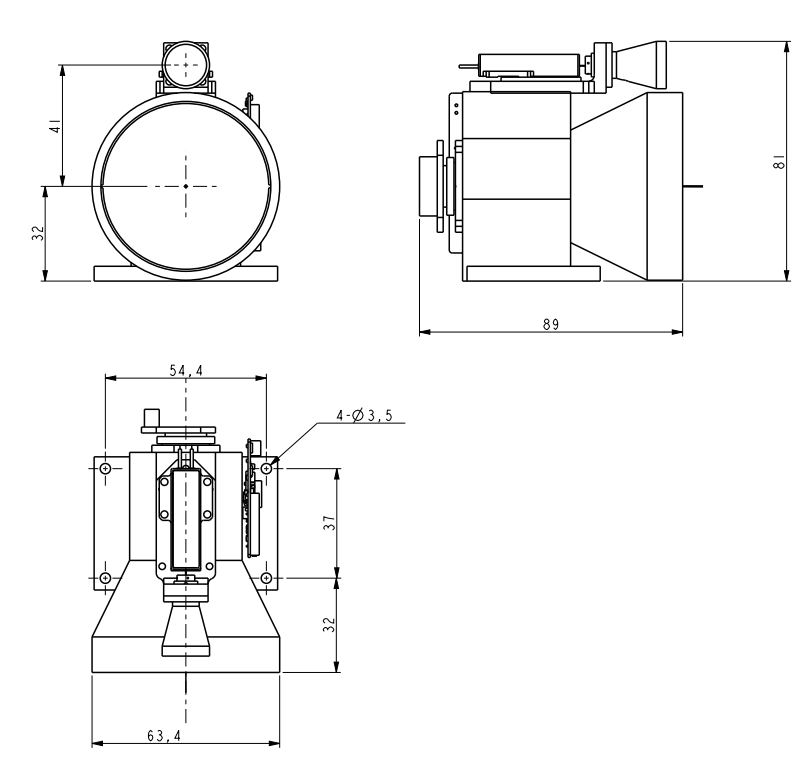

อินเทอร์เฟซการติดตั้งโครงสร้าง

อินเทอร์เฟซภายนอก

โมเดลตัวเชื่อมต่อ	MDC1-15SW1
เข็มหมุด	กำหนด	การทำงาน	ข้อสังเกต
1	ม้วน	อินพุตพลังงานบวก	9-36V
2	gnd	กราวด์อินพุตพลังงาน
3	rs422_t/r+
4	rs422_t/r-
5	rs422_rxd-
6	rs422_rxd+
7	rs232-tx
8	RS232-RX
9	TTL-TX		3.3V
10	TTL-RX		3.3V
11	gnd	พื้นที่สื่อสาร
12	NC
13	NC
14	NC
15	NC

OEM/ODM หลากหลายโมดูลและโซลูชั่นที่กำหนดเอง

B1220X ได้รับการออกแบบมาสำหรับผู้รวมระบบที่กำลังมองหาวิธีการแก้ปัญหาเลเซอร์ที่สะดวกสบายทรงพลังและกะทัดรัด ให้ประสิทธิภาพที่เชื่อถือได้ในแอพพลิเคชั่นที่หลากหลาย

มันมีขนาดเล็กมากแสงพิเศษมีการใช้พลังงานต่ำและสามารถวัดได้ในระยะไกล มันเหมาะสำหรับอุปกรณ์พกพา (การถ่ายภาพความร้อน) แอปพลิเคชันการติดตั้งอาวุธระบบพกพาและห้องสวีทเซ็นเซอร์น้ำหนักเบาและยานพาหนะทางอากาศที่ไม่มีคนขับหรือ UGVs
