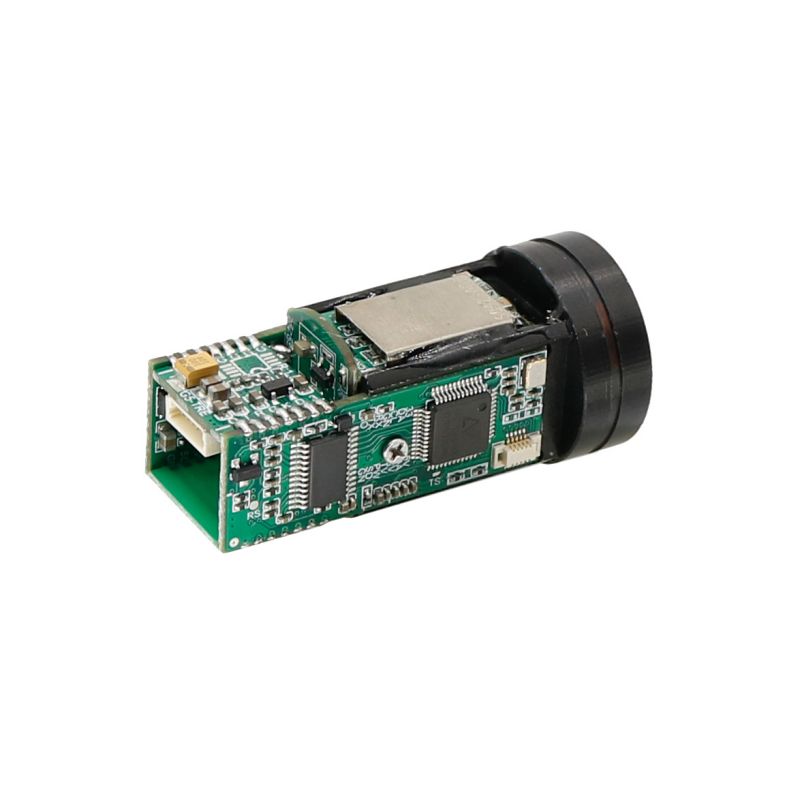

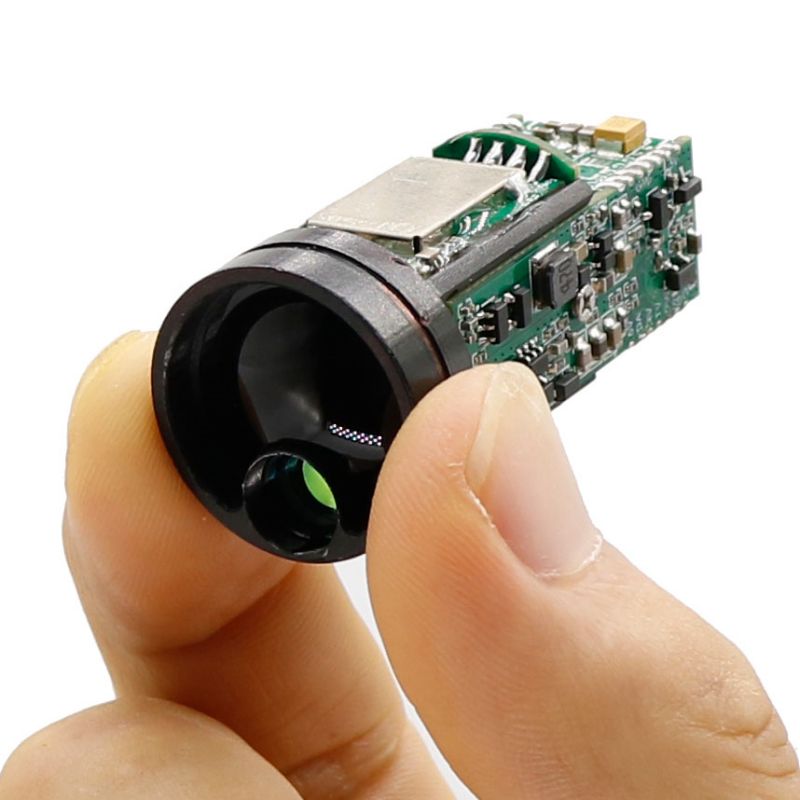

โมดูล 1200m rangefinder เป็นโมดูลที่มีน้ำหนักเบาและกะทัดรัดใหม่ทำงานที่ความยาวคลื่น 905nm ช่วงการวัดผลิตภัณฑ์คือ 1,200 เมตร การใช้อินเทอร์เฟซ UART-TTL ที่ติดตั้งซอฟต์แวร์ทดสอบสะดวกสำหรับการพัฒนาต่อไปโดยมีลักษณะของขนาดเล็กน้ำหนักเบาและประสิทธิภาพที่เชื่อถือได้ มันสามารถใช้ในการบินการสื่อสารธรณีวิทยาตำรวจกีฬากลางแจ้งและโอกาสอื่น ๆ
โครงการ | พารามิเตอร์ทางเทคนิค |
ความยาวคลื่นเลเซอร์ | 905nm |
ช่วง | 5m-1200m |
ความแม่นยำ | ± 0.5m |
ความถี่การวัดระยะทาง | 1Hz |
อัตราการวัด Quadrant | ≥98% |
อัตราการเตือนที่ผิดพลาด | ≤1% |
มุมของความแตกต่าง | ≤6mrad |
รับความสามารถ | 18 มม. |
อินเทอร์เฟซการสื่อสาร | uart-ttl |
แรงดันไฟฟ้า | 3.3-5V |
การใช้กำลังงาน | ≤1.1W |
การใช้พลังงานสแตนด์บาย | ≤50MW |
ขนาด | ф23mm 48 มม. |
น้ำหนัก | ≤20g |
ช่วงอุณหภูมิการทำงาน | -15 ℃ -+60 ℃ |
ช่วงอุณหภูมิการจัดเก็บ | -55 ℃ -+70 ℃ |
เข็มหมุด | คำนิยาม | อธิบาย |
1 | gnd | พลังงานขั้วบวก- |
2 | 5V | แคโทดแหล่งจ่ายไฟ + แหล่งจ่ายไฟ 5V / 1A |
3 | NC | แขวนอยู่ในอากาศ |
4 | TXD | พอร์ตอนุกรมโมดูลส่งระดับ TTL |
5 | RXD | พอร์ตอนุกรมโมดูลได้รับระดับ TTL |
6 | ใน# | หมุดที่เปิดใช้งานโมดูลเปิดใช้งาน 0V ระดับต่ำความพิการระดับสูง 5V |
