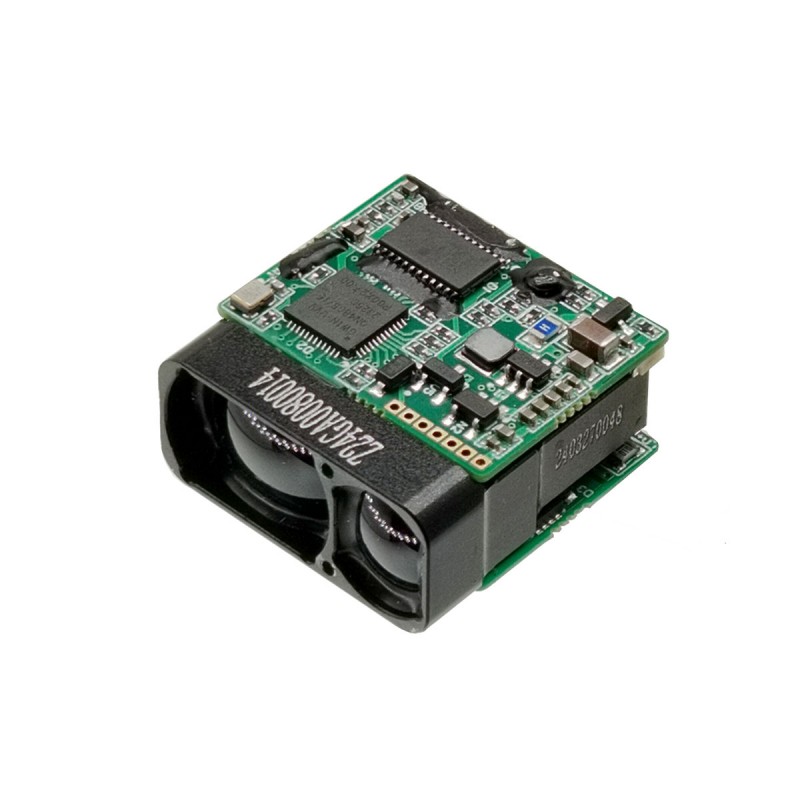

โมดูล Rangefinder เลเซอร์ขนาดเล็ก 1200 ม. (LRF)

โมดูลขนาดเล็ก STA-D09A ใช้เลเซอร์เซมิคอนดักเตอร์ 905NM ซึ่งมีลักษณะของระยะยาวการใช้พลังงานต่ำขนาดเล็กและความปลอดภัยของดวงตา เหมาะมากสำหรับการรวมพ็อดยานพาหนะทางอากาศขนาดเล็กที่ไม่มีคนขับอุปกรณ์การมองเห็นตอนกลางคืนมือถือการถ่ายภาพความร้อนและอุปกรณ์อื่น ๆ

ช่วงสูงสุด: 1200 ม.
ความแม่นยำตั้งแต่± 1m
ความถี่หลากหลาย: การยิงเดี่ยวตั้งแต่ 1Hz, 2Hz
น้ำหนัก: 10g ± 0.5 กรัม

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติที่สำคัญ

เทคโนโลยีเลเซอร์เซมิคอนดักเตอร์: ความน่าเชื่อถือที่เหนือกว่าความกะทัดรัดและการใช้พลังงานที่ต่ำกว่าช่วงเวลาการบิน (TOF) แบบดั้งเดิม (TOF) ทำให้สามารถรวมเข้ากับอุปกรณ์พกพาและพื้นที่ จำกัด ได้

ดัชนีประสิทธิภาพผลิตภัณฑ์

หมายเลขซีเรียล	ชื่อโครงการ	STA-D09A
1	ความปลอดภัยของดวงตามนุษย์	ใช่
2	ความยาวคลื่นเลเซอร์	905nm
3	มุมเบี่ยงเบนเลเซอร์	1 × 6MRAD
4	รับมุมมอง	~ 20MRAD
5	เครื่องส่งสัญญาณ	φ10× 7.5 มม.
6	รับความสามารถ	φ15× 10 มม.
7	ช่วง	5 ~ 1200m
8	ความแม่นยำ	± 1m
9	การวัดความถี่	นัดเดี่ยวตั้งแต่ 1Hz, 2Hz
10	อัตราความถูกต้อง	≥98%
11	อัตราการเตือนที่ผิดพลาด	≤1%
12	อินเทอร์เฟซข้อมูล	uart （ttl_3.3v）
13	แรงดันไฟฟ้า	DC 3 ~ 5 ใน
14	การใช้พลังงาน	สแตนด์บาย: ≤0.6w@3.3V; งาน: ≤1w@3.3V;
15	การใช้พลังงาน	สแตนด์บาย: ≤0.6w@3.3V; งาน: ≤1w@3.3V;
16	น้ำหนัก	10 ± 0.5 กรัม
17	ขนาด （l × w × h）	≤26× 25 × 13.5 มม.
18	อุณหภูมิการทำงาน	-20 ~ ＋ 60 ℃
19	อุณหภูมิการจัดเก็บ	-30 ~ ＋ 60 ℃
20	ทำให้ตกใจ	1200g, 1ms
21	การสั่นสะเทือน	5 ~ 50 ~ 5Hz, 1 octave/min, 2.5g
22	ความน่าเชื่อถือ	MTBF≥1500H
23	เวลาเริ่มต้น	≤200ms;
24	อินเทอร์เฟซไฟฟ้า	ซ็อกเก็ต: 0.8WTB-6AB-01 ปลั๊ก: 0.8WTB-6Y-2

องค์ประกอบของโมดูล

ส่วนประกอบหลักของผลิตภัณฑ์ Laser Rangefinder มีดังนี้:

a) การรับและส่งส่วนประกอบ;

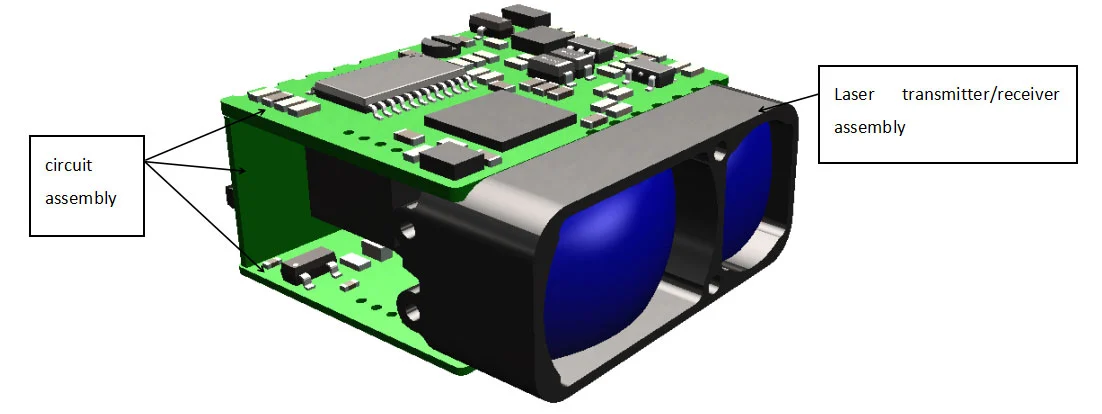

B) ส่วนประกอบของวงจร; 26 มม. × 25 มม. × 13.5 มม. (L × W × H) น้ำหนักคือ≤10G± 0.5G และลักษณะที่ปรากฏจะแสดงในรูปที่ 1

1200m Micro Laser Rangefinder Module Lrf

รูปที่ 1 ลักษณะผลิตภัณฑ์

อินเทอร์เฟซการติดตั้งโครงสร้าง

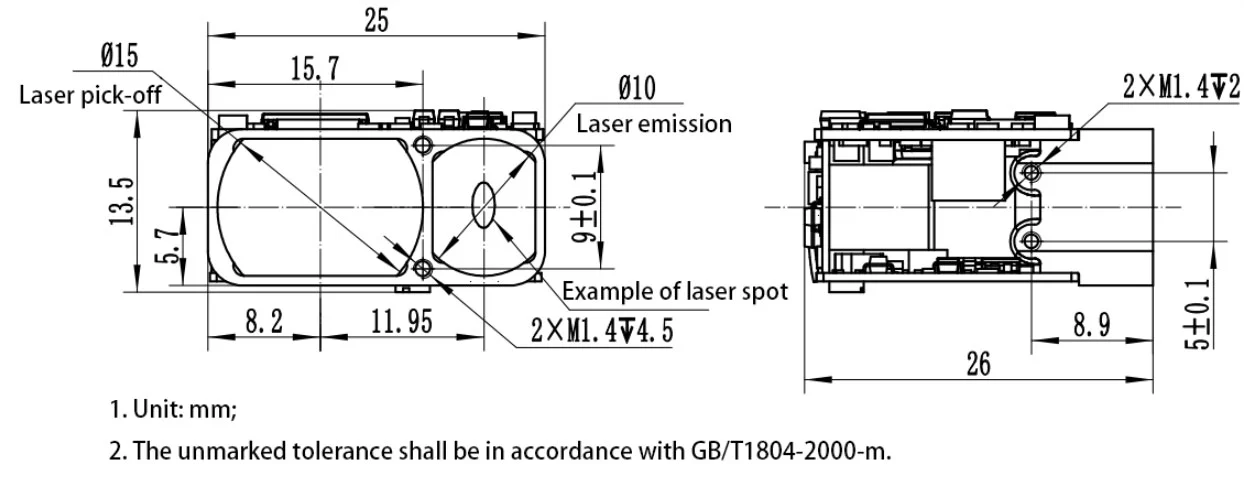

ขนาดภายนอกของอินเทอร์เฟซเชิงกลและออปติคัลแสดงในรูปที่ 2

1200m Micro Laser Rangefinder Module Lrf

รูปที่ 2 ไดอะแกรมอินเตอร์เฟสเชิงกลและออปติคัล

อินเทอร์เฟซไฟฟ้า

ข้อกำหนดส่วนต่อประสานไฟฟ้ามีดังนี้:

a) แรงดันไฟฟ้าของแหล่งจ่ายไฟ:3V ~ 5.5V (ค่าทั่วไป 3.3V หรือ 5V);

b) การใช้พลังงานสแตนด์บาย:≤ 0.8W;

c) การใช้พลังงานเฉลี่ย:≤ 1W;

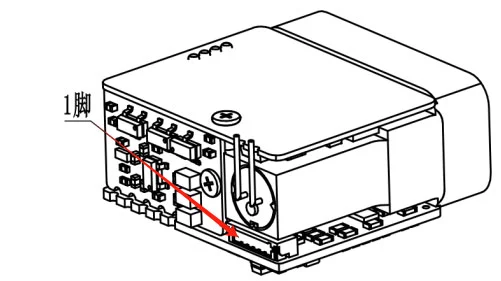

D) ปลายคอมพิวเตอร์ด้านบนบรรลุการทดสอบการเชื่อมโยงข้ามด้วยเครื่องวัดระยะทางปลาย 0.8WTB-6AB-01 (Yueqing Huabao) ผ่านตัวเชื่อมต่อ 0.8WTB-6Y-2 คำจำกัดความของแหล่งจ่ายไฟและพินพอร์ตการสื่อสารที่ปลายเรนจ์ไฟเตอร์แสดงในตารางที่ 1 และตำแหน่งพินตัวเชื่อมต่อจะแสดงในรูปที่ 3

ตารางที่ 2 คำจำกัดความของพินไฟฟ้าของผลิตภัณฑ์

เข็มหมุด	การติดฉลาก	คำจำกัดความลักษณะทางไฟฟ้า	ทิศทางสัญญาณ
1	พลัง
2	ttl_rxd	พอร์ตอินพุตสัญญาณ	โฮสต์คอมพิวเตอร์ไปยัง RangeFinder
3	ttl_txd	พอร์ตเอาต์พุตสัญญาณ	Rangefinder เพื่อโฮสต์คอมพิวเตอร์
4	NC
5	แหล่งจ่ายไฟ+
6	gnd

1200m Micro Laser Rangefinder Module Lrf

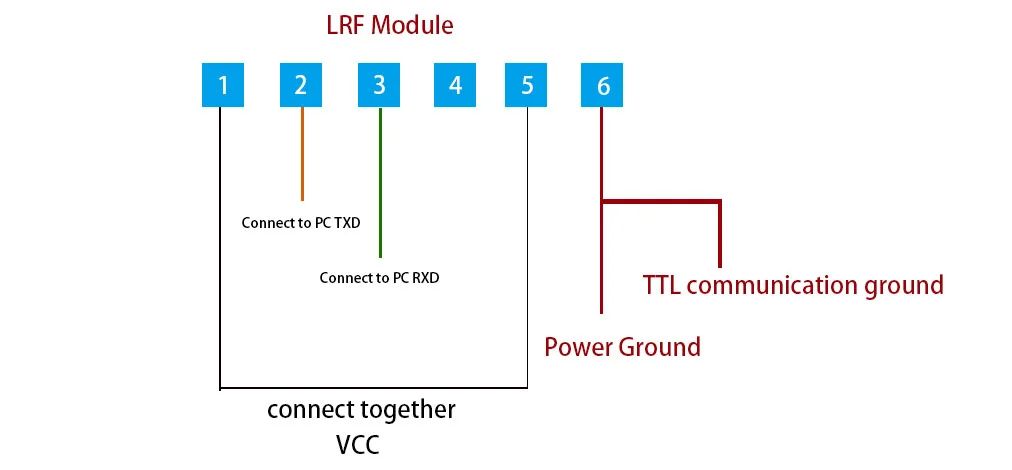

แผนภาพการเชื่อมต่อไฟฟ้า

1200m Micro Laser Rangefinder Module Lrf

การสื่อสารโมดูล

ข้อมูล

♦อัตราการรับส่งข้อมูล: 115200bps;

♦รูปแบบการส่งสัญญาณไบต์เดี่ยว: รวม 1 บิตเริ่มต้น 8 บิตข้อมูลไม่มีการตรวจสอบ, 1 หยุดบิต, ข้อมูล 8 บิตถูกส่งก่อนในระดับต่ำและสูง;

โปรโตคอล

คำสั่งเดียว

หมายเหตุ: ส่งรหัสการตรวจสอบ = ไบต์ 3 + ไบต์ 4 + ไบต์ 5 + ไบต์ 6 + ไบต์ 7;

ได้รับรหัสการตรวจสอบ = ไบต์ 1 + ไบต์ 2 + ไบต์ 3 + ไบต์ 4 + ไบต์ 5 + ไบต์ 6 + ไบต์ 7

ส่งไปยังโมดูลที่หลากหลาย

ไบต์	1	2	3	4	5	6	7	8
คำอธิบาย	0x55	0!	0x88	0xff	0xff	0xff	0xff	รหัสตรวจสอบ

โมดูลต่าง ๆ กลับมา

ไบต์	1	2	3	4	5	6	7	8
คำอธิบาย	0x55	0!	ความพร้อม	สถานะ	0xff	data_h	data_l	รหัสตรวจสอบ

สถานะ = 0, การวัดอย่างต่อเนื่องล้มเหลว; data_h = 0xff, data_l = 0xff; สถานะ = 1 การวัดอย่างต่อเนื่องสำเร็จ data_h = ไบต์สูงของผลการวัด; data_l = ไบต์ต่ำของผลการวัด

freq = 0x89, 1Hz สำหรับการต่าง ๆ ; freq = 0xa9, 2Hz สำหรับการต่าง ๆ ; freq = 0xb9, 5Hz สำหรับการต่าง ๆ ; FREQ = 0xF9 สำหรับโหมดการสอบเทียบแกน (สถานะแกนจะถูกส่งกลับหนึ่งครั้งหลังจากได้รับคำแนะนำการสอบเทียบแกน)

หยุดการวัด

ส่งไปยังโมดูลที่หลากหลาย:
