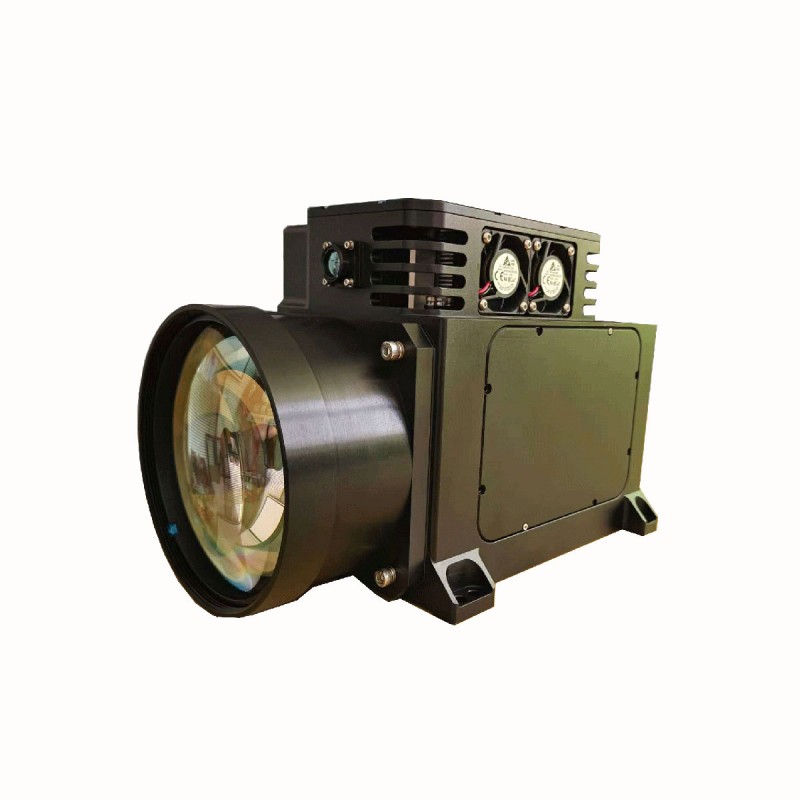

โมดูล Rangefinder เลเซอร์ 10km สำหรับ anti drone ststem

STA-WR10000X เป็นโมดูลเลเซอร์เฉพาะสำหรับการวัดเป้าหมาย UAV มันได้รับการพัฒนาขึ้นอยู่กับเลเซอร์ YAG 1064nm ซึ่งมีมุมแตกต่างกันมากถึง 0.8 MRAD และลำแสงเลเซอร์คุณภาพสูง มันสามารถล็อคไปยังเป้าหมาย UAV ได้อย่างง่ายดายด้วยพื้นที่สะท้อนแสง 0.1 ตารางเมตรที่ระยะทาง 10 กม. และวัดเป้าหมาย UAV ด้วยพื้นที่สะท้อนแสง2㎡ UAV เป้าหมายสูงสุด 15 กม.

ส่งคำถาม

รายละเอียดสินค้า

a) ความสามารถในการตรวจสอบตัวเองฟังก์ชั่นการตอบสนองข้อมูล;
b) ความสามารถในการตอบรับตำแหน่งข้อผิดพลาดและการตอบรับโหมดความผิดพลาด;
c) ความสามารถในการสื่อสารแบบอนุกรม

พารามิเตอร์ผลิตภัณฑ์

แบบอย่าง	STA-WR10000X	หมายเหตุ
ความยาวคลื่น	1064nm
มุมแตกต่าง	0.8 ± 0.1mard
ช่วงสูงสุด	≥10000m	พื้นที่สะท้อนแสง 0.1 ตารางเมตร uav
ช่วงสูงสุด	≥15000m	พื้นที่สะท้อนแสง 2 m² uav
มีขนาดเล็ก	≤150m
ความแม่นยำ	± 2m （RMS)
ความถี่ตั้งแต่	1. 5, 10, 20Hz ปรับได้
ส่วนต่อประสาน	RS422	ปรับแต่งได้
แรงดันไฟฟ้า	24V	ปรับแต่งได้
การไม่ขนานระหว่างแกนออปติคัลและระนาบอ้างอิงการติดตั้ง	≤2mrad
การใช้พลังงานทำงาน	≤100W (@20Hz)
อุณหภูมิการทำงาน	-40 ℃～+60 ℃
อุณหภูมิการจัดเก็บ	-50 ℃～+70 ℃
ขนาด	≤288× 165 × 191 มม.
น้ำหนัก	≤6.5kg

การชี้แจง: ทัศนวิสัย≥ 20 กม., ความชื้น≤ 80%, การสะท้อนแสงเป้าหมาย UAV 0.3

อินเทอร์เฟซไฟฟ้า

เข็มหมุด	กำหนด	หมายเหตุ
1	VCC	+24V anodal
2
3
4
5	gnd	ขั้วลบของแหล่งจ่ายไฟ
6
7
8
9	t+	RS422
10	r-
11	t-
12	r+
13	การสื่อสาร gnd
14	syn+	RS422 ระบบกำหนดเวลาภายนอกที่แตกต่างกันความกว้าง> 10us
15	ซิงค์-	RS422 ระบบกำหนดเวลาภายนอกที่แตกต่างกันความกว้าง> 10us
